Una planta de energía de biomasa utiliza astillas de madera, desechos agrícolas y otros materiales orgánicos para generar electricidad para la red mediante la incineración del material para crear vapor a alta presión seguido de la expansión a través de una turbina que impulsa un generador. Esta guía cubre todo el proceso -ñala desde el depósito de combustible hasta la caldera y la turbina de vapor hasta el condensador y los controles de contaminación - y proporciona la información necesaria para que compradores, operadores y lectores curiosos tomen una decisión sobre especificar, financiar o conectarse a una planta.

Especificaciones rápidas: central eléctrica de biomasa de un vistazo

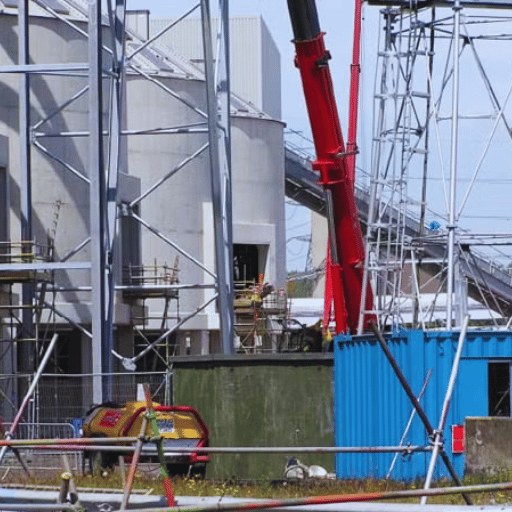

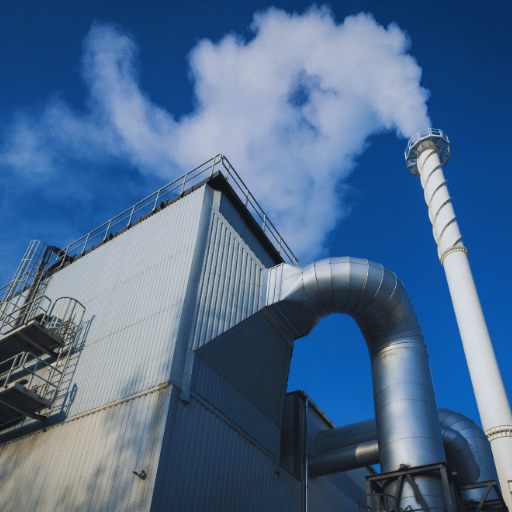

¿qué es una central eléctrica de biomasa? Componentes dentro de la valla

La biomasa, tal como la define la Administración de Información Energética de EE. UU., es “material orgánico renovable que proviene de plantas y animales”. Una central eléctrica de biomasa es la instalación que convierte esa materia prima orgánica en energía eléctrica, generalmente mediante combustión directa que impulsa un ciclo Rankine de vapor. Seis subsistemas componen casi todas las instalaciones modernas:

1. Patio de combustible y manipulación « pilotes de almacenamiento al aire libre, silos, transportadores, molinos de martillos y tornillos dosificadores que acondicionan astillas de madera, pellets o residuos agrícolas antes de la combustión.
2. Caldera de biomasa industrial: normalmente un diseño de rejilla de cadena, lecho fluidizado o tubo de agua donde la combustión de biomasa libera calor que convierte el agua de alimentación en vapor sobrecalentado. Un caldera de biomasa industrial el tamaño de 6-25 t/h es común para la cogeneración de escala media, mientras que las plantas de servicios públicos funcionan con bancos de unidades de tubos de agua más grandes, como la Caldera de biomasa acuotubular SZL serie.
3. Turbina de vapor y generador: una turbina de condensación o contrapresión de múltiples etapas que hace girar un alternador síncrono a 3.000 rpm (redes de 50 Hz) o 3.600 rpm (redes de 60 Hz) para generar electricidad.
4. El condensador y la torre de enfriamiento condensan el vapor gastado nuevamente al agua de alimentación, rechazando el calor residual mediante enfriamiento húmedo o seco.
5. El tren de control de emisiones: ciclones, filtros de tela para bolsas, precipitadores electrostáticos y sistemas SCR/SNCR para partículas, NOx y otros contaminantes regulados Caldera MACT de la EPA de EE. UU o reglas equivalentes.
6. Manejo de cenizas e interconexión de red: transportadores de cenizas de fondo y de cenizas volantes, además de un transformador elevador y relés de protección que conectan el generador a la red de transmisión.

Dos aclaraciones que vale la pena precisar. Uno, una ‘planta de biomasa’ puede referirse solo a la isla de la caldera o a toda la instalación. La forma en que se utiliza la biomasa en la planta (solo calor, solo energía o calor y energía combinados) determina dónde se debe trazar el límite al leer los folletos de los proveedores.

En segundo lugar, las centrales eléctricas de biomasa difieren estructuralmente de las refinerías de biocombustibles (que producen etanol o biodiesel) y de los digestores anaeróbicos que producen biogás; los tres convierten la biomasa en energía, pero sólo el primero alimenta vapor directamente a una turbina.

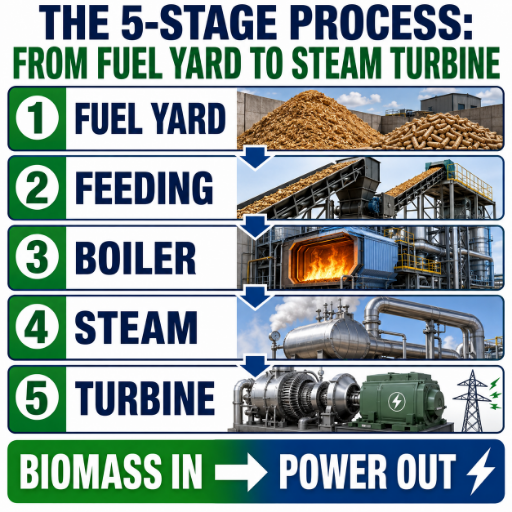

El proceso de 5 etapas: desde el depósito de combustible hasta la turbina de vapor

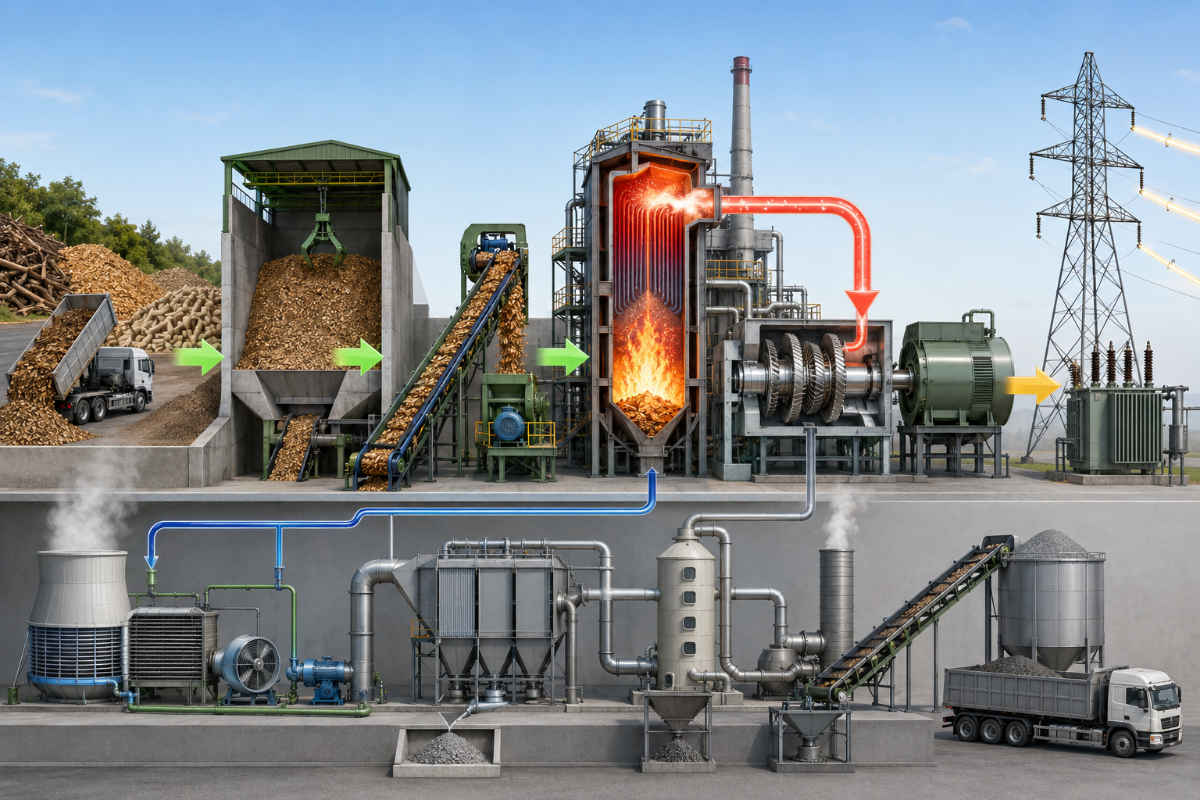

La generación moderna de electricidad de biomasa sigue una cadena termodinámica de cinco etapas. Cada etapa tiene parámetros mensurables que vale la pena conocer antes de caminar por una planta o firmar un contrato para servicios de generación de energía de biomasa.

Etapa 1 « Patio de combustible y preparación

La materia prima de biomasa cruda se entregará a un patio al aire libre mediante camiones, vagones o barcazas. El material tiene un tamaño aproximado de 25 a 50 mm, se tamiza para detectar metales de gran tamaño y vagabundos y se transporta mediante transportadores a silos cubiertos. La mayoría de las astillas de madera que llegan a la planta son madera verde y llegan a un contenido de humedad de 40-55% (base húmeda) según la Guía de diseño de edificios completos (WBDG); Dado que el agua debe hervirse antes de que el calor que contiene pueda usarse productivamente, las plantas comúnmente secan previamente su materia prima a humedad ≤20% utilizando el calor transportado por los gases de combustión. Subestimar las necesidades de almacenamiento y secado es el error de proyecto más común «a proceso de instalación de calderas de biomasa eso ignora que la logística del depósito de combustible tiende a tener un rendimiento inferior desde la primera semana.

Etapa 2 « Combustión en la caldera

Dentro del horno, la biomasa se encuentra con el aire primario y secundario en una rejilla en movimiento o en un lecho fluidizado de partículas inertes como la arena. Las temperaturas se elevan a alrededor de 850-1200°C. La preparación del aire mantiene bajos los NOx; La inyección de cal en diseños de lecho fluidizado captura azufre. Según el Guía de diseño de edificios completos respaldada por el DOE, los sistemas de lecho fluidizado generalmente producen una conversión de carbono más completa y aceptan una gama más amplia de materias primas que las cámaras de combustión de rejilla, a costa de una mayor potencia del ventilador.

Etapa 3 « Generación Steam

El gas de combustión transfiere su calor a través de tubos de pared de agua, economizadores y sobrecalentadores. Las plantas de uso público suelen funcionar con vapor vivo a 480-540°C y 60-180 bar; Las unidades industriales de cogeneración más pequeñas funcionan a una temperatura más baja (250-425°C, 30-60 bar). Las condiciones más altas del vapor aumentan la eficiencia, pero exigen mejoras de la aleación y una química más estricta del agua de alimentación.

Etapa 4 « Turbina de vapor y generador

El vapor sobrecalentado se expande a través de una turbina de vapor de múltiples etapas, lo que reduce la presión y la temperatura mientras convierte la energía térmica en trabajo de eje rotacional. Un generador síncrono acoplado directamente convierte ese trabajo de eje en energía eléctrica de corriente alterna. Las plantas de servicios públicos suelen funcionar a 3000 o 3600 rpm para igualar la frecuencia de la red; Las unidades de engranajes más pequeñas pueden girar más rápido.

Etapa 5 « Condensación y Rechazo de Calor

El vapor gastado a baja presión entra en un condensador de vacío, cede su calor latente al agua de refrigeración que circula y vuelve a su forma líquida para bombearlo de nuevo a la caldera “un circuito Rankine cerrado. Una torre de enfriamiento húmeda o un condensador enfriado por aire arroja el calor rechazado. En una planta de cogeneración, gran parte de ese calor de baja calidad se recolecta para calefacción urbana, secado en horno o vapor de proceso en lugar de desecharlo.

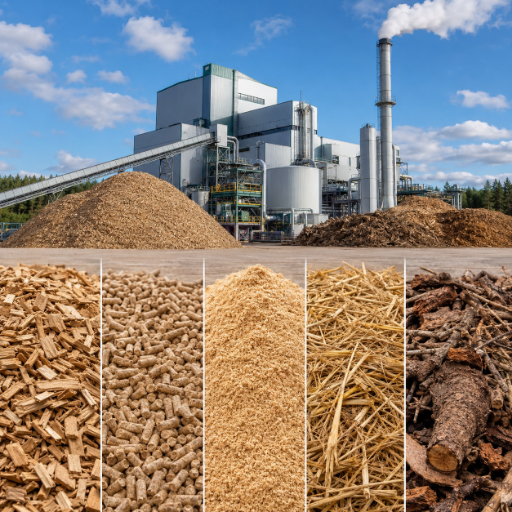

La materia prima de biomasa no es nada uniforme. La economía, el perfil de emisiones y la química de las cenizas de una planta dependen del combustible que realmente quema. Dominan cinco familias, cada una con un poder calorífico mensurable y peculiaridades operativas. Para un desglose más profundo de la materia prima, consulte el guía de tipos de combustibles de biomasa.

Un patrón se repite en cada auditoría de lecciones aprendidas del NREL: la calidad del combustible de biomasa varía mucho más que la calidad del carbón, por lo que las plantas que tienen éxito a largo plazo son las que invirtieron en muestreo de combustible, pruebas y diversificación del suministro antes de la puesta en servicio. Los contratos de compra basados en la densidad (con precios por GJ en lugar de por tonelada) ayudan a alinear los incentivos de los proveedores con las necesidades de la planta.

Vías de conversión: más allá de la combustión directa

La combustión directa más un ciclo Rankine de vapor constituye con diferencia la mayor parte de la capacidad de energía de biomasa instalada a nivel mundial, pero no es la única manera. Tres alternativas importan cuando la materia prima, la escala o la economía local llevan un diseño de proyecto predeterminado por un camino diferente.

Combustión directa (el valor predeterminado)

La biomasa sólida arde en una parrilla o en un lecho fluidizado; los productos de combustión calientan el agua a vapor; El vapor impulsa una turbina. Alrededor de 70%+ de las centrales eléctricas de biomasa en todo el mundo utilizan este enfoque, incluida la mayoría de las unidades de rejilla de cadena del Caldera de rejilla de cadena DZL serie para cogeneración industrial. Es la vía de menor costo cuando se dispone de un suministro constante de combustible uniforme.

Co-cocción con carbón

Las calderas de carbón pulverizado existentes pueden quemar biomasa 5-15% mezclada con la alimentación de carbón con modificaciones modestas de molienda y quemador. La co-combustión de biomasa fue popular en la UE durante la década de 2010 como una cuña de descarbonización barata, pero la política de la UE la está eliminando gradualmente después de 2030 en favor de la producción dedicada calderas de biomasa o modernizaciones de BECCS.

Gasificación

Según la EIA, la gasificación calienta la biomasa a 800-900°C con oxígeno limitado para producir un gas de síntesis (principalmente CO + H2) con un contenido de energía utilizable de aproximadamente 10-15 MJ/Nm³. El gas de síntesis puede alimentar motores de combustión interna, turbinas de gas o, después del acondicionamiento, pilas de combustible. Las plantas suelen ser más pequeñas (1-10 MWe) y requieren más capital por kW que la combustión directa.

Digestión anaeróbica

La biomasa húmeda (estiércol, desechos de alimentos, lodos de depuradora) se descompone dentro de digestores libres de oxígeno a 35-55°C, produciendo biogás que es aproximadamente 55-65% metano. El biogás alimenta un motor generador alternativo que acciona un alternador. La digestión anaeróbica es la ruta dominante para la captura de gas de vertedero, cogeneración láctea y plantas de tratamiento de aguas residuales. Según la EIA, el biogás también se denomina biometano o gas natural renovable después de su mejora.

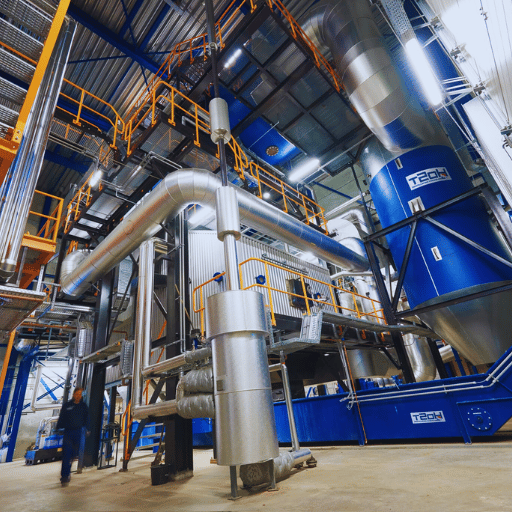

Calor y potencia combinados: por qué la cogeneración duplica la producción

Los sistemas de biomasa de energía exclusiva desperdician la mayor parte de su producción de energía en forma de calor de baja calidad, que los sistemas combinados de calor y energía convierten en producción térmica útil para un huésped industrial. Según WBDG, “Estos sistemas combinados de calor y energía (CHP) aumentan en gran medida la eficiencia energética general a aproximadamente 80%, desde los sistemas estándar de biomasa exclusivamente eléctrica con eficiencias de aproximadamente 20%”. Ese aumento de cuatro veces en la utilización del combustible es la decisión de diseño más importante en la generación de energía de biomasa.

¿Qué tan eficientes son las centrales eléctricas de biomasa?

Una planta independiente de biomasa a electricidad normalmente convierte 20-25% de energía de combustible en energía eléctrica; el resto sale de la chimenea o de la torre de refrigeración. Una turbina de vapor de contrapresión o de extracción combinada con una carga de calor huésped “secado en horno, calefacción urbana, procesamiento de alimentos con vapor « recupera otros 50-60% de energía del combustible como producción térmica útil. Combinada, la planta utiliza 70-85% del combustible.

El problema: ese elevado número combinado sólo se mantiene cuando el lado del calor tiene un cliente durante todo el año que iguala la producción de vapor. Las relaciones potencia-calor para la cogeneración de la turbina de vapor suelen oscilar entre 1:3 y 1:5, por lo que una planta de biomasa de 5 MWe genera entre 15 y 25 MWth de calor recuperable, útil en un aserradero o en una fábrica de papel, pero varada en un lugar remoto sin carga de host. El calderas de biomasa los cogeneradores construidos para cogeneración industrial suelen tener un tamaño que iguale primero la carga de calor, con la electricidad como subproducto adicional en lugar del producto principal. Los operadores que buscan los ingresos máximos también deberían estudiar el factores de eficiencia de calderas de biomasa eso determina si las especificaciones de diseño se traducen en ahorros reales de combustible.

La pregunta del carbono: ¿es realmente renovable la biomasa?

La biomasa obtiene su clasificación de energía renovable porque el carbono liberado durante la combustión fue absorbido recientemente de la atmósfera por la fotosíntesis. Ese argumento del carbono biogénico se rompe en la práctica cuando los períodos de recuperación de los bosques se extienden a lo largo de décadas.

Si un árbol tarda 60 años en volver a crecer pero una hora en quemarse, llamar a la biomasa ‘revocable instantáneamente’ es un error de categoría. La verdad de la recuperación de carbono 6:1: la biomasa forestal normalmente alcanza la paridad de carbono atmosférico en 6 a 100 años, dependiendo de la especie y la silvicultura. Sólo los monte bajo de rotación corta y los residuos agrícolas alcanzan la paridad en 1 a 3 años.

Las plantas de biomasa modernas pueden reducir las emisiones de gases de efecto invernadero durante su ciclo de vida a aproximadamente 230 g de CO2e/kWh según los rangos de IRENA, muy por debajo de los puntos de referencia de combustibles fósiles como el carbón (¦820 g) y el gas natural (¦490 g), pero muy por encima de la eólica o la solar (10-contra50 g CO2e/kWh). Las emisiones de partículas, NOx, CO y SO2 se controlan mediante ciclones, bolsas, precipitadores electrostáticos y SCR/SNCR, todo lo que se requiere a continuación Caldera MACT de la EPA de EE. UU regulaciones o reglas equivalentes. Mientras tanto, Massachusetts eliminó la electricidad alimentada con biomasa de su Estándar de Cartera de Energías Renovables en 2012 porque los funcionarios estatales concluyeron que el beneficio de GEI no estaba claro: un recordatorio de que ‘renovable’ es una clasificación de políticas, no una garantía termodinámica. Los compradores que comparan opciones fósiles y renovables a menudo encuentran una base útil en esto comparación biomasa vs gas natural.

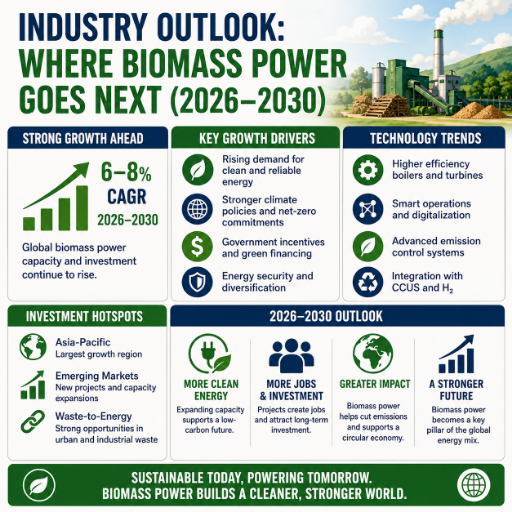

Perspectivas de la industria: hacia dónde va a continuación la energía de biomasa (2026-2030)

Según Estadísticas de Capacidad Renovable de IRENA 2024, la capacidad bioenergética global alcanzó aproximadamente 148 GW a finales de 2023, frente a los 115 GW de 2015, una trayectoria constante pero nada espectacular en comparación con la eólica o la solar. Tres imágenes regionales importan para el resto de la década.

Europa. La co-combustión con carbón está disminuyendo a medida que las plantas de carbón se retiran después de 2030. Drax en el Reino Unido «la instalación de biomasa dedicada más grande del mundo con aproximadamente 2.580 MWe en cuatro unidades convertidas « está dirigida a BECCS (bioenergía con captura y almacenamiento de carbono) capaz de capturar alrededor de 8 Mt de CO2 por año, lo que lo convertiría en el proyecto de eliminación de carbono diseñado más grande del planeta si se entrega.

Asia-Pacífico. La zona de mayor crecimiento «El 14o Plan Quinquenal de China agregó objetivos de expansión de energía de biomasa, el programa FIT de Japón continúa financiando importaciones de pellets de madera y el programa de Energías Nuevas y Renovables de la India subsidia plantas de residuos agrícolas. Las cadenas de suministro de pellets que corren entre la costa del Golfo de Estados Unidos y el este de Asia son ahora un importante flujo de comercio de energía, con envíos como el de carga de 63.907 toneladas de Drax desde Baton Rouge que destacan la escala logística.

América del Norte. La capacidad de la flota estadounidense está en gran medida estancada; La biomasa representó alrededor del 7% de la energía renovable del sector eléctrico estadounidense en 2023 según la EIA. La flota de biomasa de California en total 800 MW en 66 instalaciones es un punto de referencia útil para la planificación regional. Tres tecnologías energéticas que vale la pena observar hasta 2030: modernizaciones BECCS en unidades convertidas en carbón, transparencia en el suministro de pellets bajo certificación SBP y FSC y cogeneración distribuida detrás del medidor para la descarbonización industrial. Para equipos de adquisiciones que buscan proveedores, nuestro principales fabricantes de calderas de biomasa roundup cubre a los proveedores activos en este espacio.
