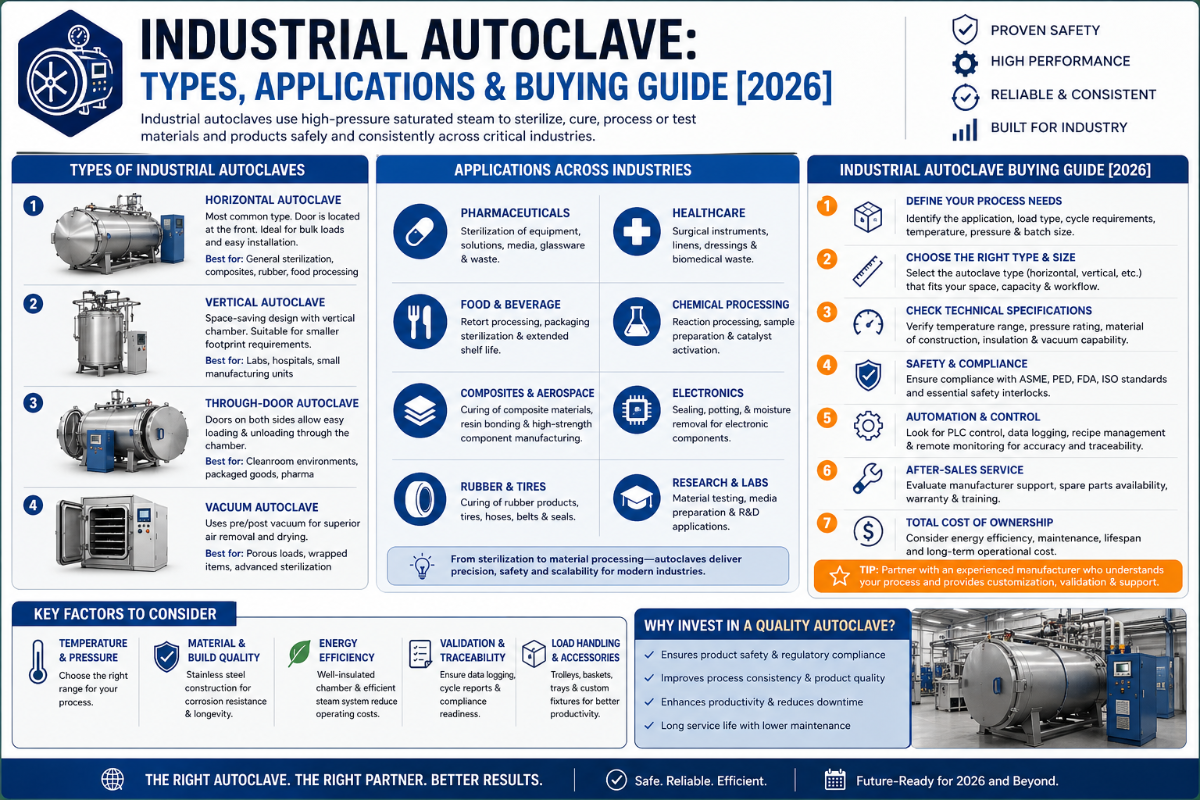

Autoclave Industrial: Tipos, Aplicações e Guia de Compra [2026]

Uma autoclave industrial é um vaso de pressão selado que usa vapor ou gás pressurizado para processar e curar materiais em altas temperaturas e pressões muito além do que um forno ou caldeira padrão pode alcançar A autoclave industrial usa indústrias e aplicações de construção para aeroespacial: desde os cilindros horizontais de 30 metros curando blocos de concreto AAC até câmaras de cura compostas de precisão moldando painéis de fibra de carbono para aeronaves comerciais Todos com o mesmo princípio controlam a pressão e a temperatura, mas cada aplicação industrial exige sua própria especificação Este guia cobre todas as categorias de aplicação, as principais especificações técnicas por caso de uso, orientação de custos e uma estrutura de seleção prática da Taiguo Boiler, fabricante líder de sistemas térmicos industriais com quase cinco décadas de experiência em fabricação.

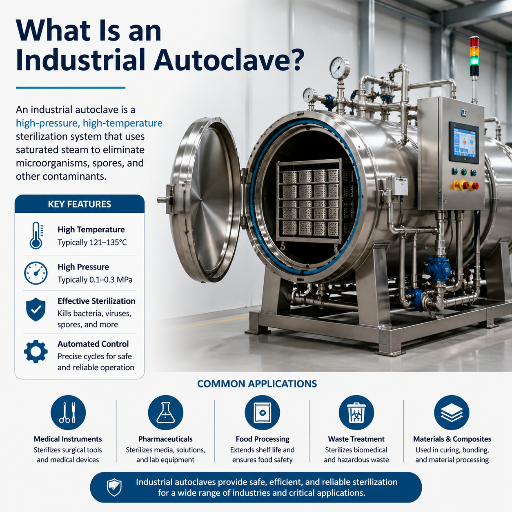

O que é uma autoclave industrial?

Uma autoclave industrial é um vaso de alta pressão sob medida para uso na fabricação, construção e outros processos industriais Ao contrário de um esterilizador padrão (onde o processamento ocorre a 121 °C e 1 bar manômetro para que matar micróbios), uma autoclave industrial tem um envelope de temperatura de pressão de trabalho muito mais flexível (até 250 °C e 25 bar) e é projetado especificamente para seus ambientes químicos e mecânicos específicos de aplicação É simplesmente uma concha cilíndrica de paredes pesadas, fabricada para ASME Seção VIII Divisão 1, com uma porta de abertura rápida ergonomicamente projetada, válvulas de alívio de segurança e uma interface de controle automatizada.

Onde o diferenciador em escala industrial está na faixa de pressão: - a maioria das autoclaves industriais funciona de 5 a 50 vezes a pressão manométrica do esterilizador de 121 °C/1 bar, impondo um conjunto totalmente diferente de requisitos de engenharia de materiais e mecânica do que esse dispositivo, nas paredes da embarcação, nas juntas das portas, nos sistemas de segurança e no trabalho de tubulação externa associado Taiguo possui uma licença de fabricação de caldeira de Grau A sob a regulamentação TSG R0004 na China, com validação de projeto exatamente equivalente aos padrões ASME sendo aplicados para produtos de autoclave no exterior.

Como funciona uma autoclave industrial? (Ciclo de autoclave passo a passo)

1. Carga: Materiais para processos tão diversos como a criação de lay-ups de fibra de carbono, fabricação de carrinhos de molde AAC, tratamento de madeiras e cura de peças brutas de borracha são carregados na câmara do recipiente sobre trilhos ou carrinhos montados em trilhos com as dimensões do equipamento permitidas.
2. Selo: A porta do vaso de pressão é selada e travada, seja por meio de um braço radial ou anel de baioneta de abertura rápida, avaliado para a pressão de trabalho e número de ciclos necessários.
3. Purga de ar/ciclo de vácuo: O ar é retirado do sistema (ou de lay-ups compostos ensacados a vácuo), a fim de afastar a oxidação e promover a intrusão de calor Em derivados como compósitos, o nível de vácuo é especificado como 0,1 bar absoluto Para AAC e tratamento de madeira, o vácuo alvo é 0,05-0,08 MPa absoluto.
4. Construção de pressão e temperatura: O meio de aplicação (ar quente, vapor de processo, nitrogênio ou vapor de caldeira pressurizado) é introduzido e o sistema de controle aumenta a temperatura e a pressão para atingir os pontos de ajuste de acordo com a receita programada.
5. Hold release descarregam: O meio mantém os valores controlados de pressão e temperatura para o tempo de espera necessário A pressão é então modulada para baixo em uma sequência predefinida, e a câmara respira, depois desencaixa e, finalmente, descarrega os materiais processados Isso conclui o ciclo da autoclave.

Esse ciclo - é carga, vedação, vácuo/purga, pressão - e - temperatura segurar e relase - o princípio de operação para todas as categorias de aplicação As diferenças são os parâmetros específicos, o meio de processo e a carga de engenharia que requer o uso do seu departamento de engenharia de aplicação da Taiguo pode aconselhar sobre os sistemas e configurações de autoclave industrial.

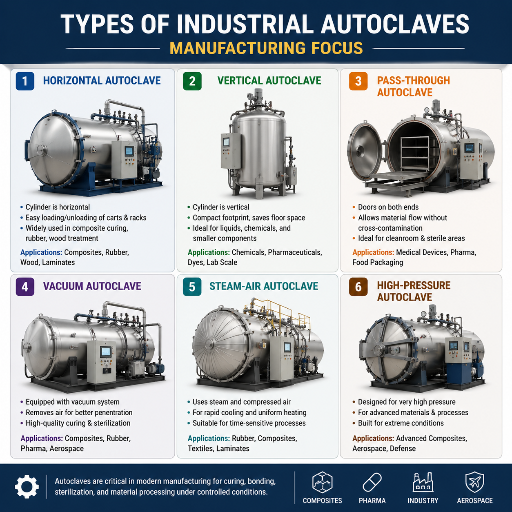

Tipos de Autoclaves Industriais [Foco na Fabricação]

A regra chave na seleção de uma autoclave: classificar pela aplicação em primeiro lugar, depois tamanho e Comprar uma especificação de autoclave composta para a produção de AAC é um dos erros de aquisição mais evitáveis na fabricação industrial (a pressão de dois tipos de vasos compartilham uma forma cilíndrica, mas quase nada mais na classificação de pressão, meio de processo ou configuração interna.

Existem quatro tipos principais no uso da fabricação industrial:

Autoclave Grande & Autoclaves industriais grandes: Dimensionamento para a produção do Alto-Volume

Grandes embarcações autoclave na categoria de cilindro horizontal atingem 2.5 para linhas AAC de alto diâmetro e 40 metros de comprimento. Grandes autoclaves industriais de volume no setor aeroespacial excedem 10 metros de diâmetro para cura composta de fuselagem completa A ASC Process Systems produziu uma autoclave composta de 30 pés (9,1 m) de diâmetro para a produção do Boeing 787 Dreamliner Autoclaves de grande capacidade nesta escala requerem montagem em campo, fundações especializadas e infraestrutura personalizada de fornecimento de vapor; prazos de entrega e comissionamento para tais embarcações duram 1218 meses.

Quais são os três tipos de autoclaves? (PAA)

No sistema de classificação médica/vagatória, os três tipos são Classe B (pré-vácuo com múltiplos pulsos de vácuo com maior desempenho de esterilizador, instrumentos e itens embrulhados adequados), Classe N (deslocamento por gravidade básico, ar removido por deslocamento descendente de vapor) e Classe S (ciclos híbridos especificados pelo fabricante para cargas específicas de instrumentos). As autoclaves médicas seguem essas classes porque a validação do ciclo de esterilização é padronizada pelas orientações EN 13060 e FDA.

Para processos de fabricação industrial, essas classificações médicas se aplicam apenas parcialmente As autoclaves industriais são categorizadas principalmente pelo tipo de aplicação e classificação de pressão, em vez da classe de esterilização Uma autoclave usada para preservação de madeira e uma usada para cura de compósitos são ambas autoclaves “industriais”, mas não compartilham critérios de especificação significativos com um esterilizador Classe B. Use a classificação do aplicativo da tabela acima (não o sistema médico B/N/S) ao especificar para fabricação.

Aplicações de autoclave industrial: compósitos, AAC, madeira e borracha

Autoclave industrial construção industrial do período, aeroespacial, fabricação, tratamento de madeira, produção de cada caso de uso exige uma especificação materialmente diferente (composite) e as consequências de usar a especificação errada podem ser severas Abaixo estão as cinco aplicações industriais primárias com os parâmetros de engenharia que cada uma exige.

1. Cura composta aeroespacial e automotiva

O CFRP (polímeros reforçados com fibra de carbono) usado para curar componentes estruturais de aeronaves, componentes de chassis automotivos e pás de turbinas eólicas precisa ser aquecido por uma temperatura cuidadosamente controlada de 150-200 graus Celsius, com pressão aplicada uniformemente (0,3-0,7 MPa), usando nitrogênio ou ar comprimido Antes da cura, a disposição composta é evacuada por um processo de ensacamento a vácuo extraído, antes que uma aplicação distribuída uniformemente de pressões de cima. Autoclaves são necessárias na aviação, pois nenhum outro processo oferece atualmente equalização de temperatura suficiente e pressão isostática em formas tridimensionais complexas.

Concreto aerado 2. autoclavado (AAC)

A produção de Aac requer vapor saturado de 180-20 °C a 1,0-1,2 MPa por 8-12 horas por lote para mineralizar a mistura de hidrato de silicato de cálcio (CSH) em tobermorite crystal formation (formação de cristal morita) o processo que fornece a AAC blocos com sua assinatura de baixa densidade Autoclaves de cilindro horizontal de 2,68 m ou 2,85 m de diâmetro padrão (31-40 m de comprimento para linhas de alto volume) são carregadas por carrinhos de moldes montados em trilhos Este mercado é responsável pela maior demanda por autoclaves industriais em todo o mundo.

3. preservação de madeira/tratamento de madeira

Impregnações de pressão de madeira com CCA (arseniato de cobre cromatado), compostos de boro ou outros compostos conservantes combinam um estágio inicial de vácuo com a aplicação subsequente de soluções pressurizadas a 120-180 C e 1,0-2,0 MPa. O processo de vácuo evacua o ar dos poros das células de madeira; o estágio de pressão carrega o composto de tratamento na fibra de celulose Ciclo 2-6 horas, dependendo da espécie de madeira, dimensões da seção, composição do banho de tratamento.

Vulcanização da borracha 4

Vapor ou ar quente a 140-200 °C e 0,3-0,5 MPa tem sido tradicionalmente usado para fornecer cura rápida de produtos de borracha industrial, como mangueiras hidráulicas, juntas industriais e correias transportadoras, e vedações mecânicas Correntes poliméricas reticuladas são formadas em toda a matriz não curada através de pontes de enxofre; o material curado final é altamente durável e elástico Ciclo de 30 minutos a 4 horas, dependendo da espessura do produto e formulação Nota: as autoclaves de vulcanização de borracha requerem revestimentos e vedações resistentes à corrosão interna classificados para as propriedades químicas do constituinte do produto primário.

5. esterilização alimentar e farmacêutica

As autoclaves de esterilização/processamento de alimentos esterilizam produtos embalados (bolsas, latas, frascos) a 115-135 C, 0,1-0,3 MPa, normalmente 15-60 minutos, em níveis padrão Os esterilizadores farmacêuticos (esterilização a vapor no local para vasos, esterilização terminal de produtos) operam a 121 C por 15 minutos de acordo com o padrão Estes estão em uso nas indústrias alimentícia e farmacêutica; as especificações de adaptação exigem superfície interior de aço inoxidável de qualidade alimentar e status de garantia FDA 21 CFR.

Um fabricante de blocos AAC do Sudeste Asiático, aumentando a capacidade de 200.000 m para 400.000 m/ano, estava fornecendo especificações de autoclave com base em uma folha de dados de cura composta europeia - pressão de projeto de 0,7 MPa (absoluta).O processo AAC real requer 1,2 MPa. Escolher a classificação de pressão errada teria invalidado o selo ASME para a embarcação e necessitaria de uma substituição dispendiosa da embarcação a um custo estimado de $600.000 USD. Uma revisão de especificação antes da fabricação eliminou o erro Este é um exemplo clássico de por que a classificação do aplicativo deve ser concluída antes da seleção do fornecedor, e não o contrário.

No que diz respeito ao AAC acima mencionado ou autoclaves de preservação de madeira em particular a classificação de pressão necessária e diâmetro do vaso deve ser especificado em conformidade por exigência de aplicação - não padrão de folha de catálogo para comissão Para os efeitos do aquecimento térmico de óleo em processos industriais adjacentes, consulte o nosso guia para caldeiras térmicas a óleo para processos industriais.

Sistemas de autoclave industrial: especificações técnicas para temperatura, pressão e tamanho

A tabela de parâmetros abaixo consolida os indicadores de especificação que definem cada categoria de aplicação Estes são os pontos de dados que você precisa especificar em sua RFQ para o fornecedor da autoclave.

Padrões aplicáveis: Nos EUA, a ASME Seção VIII Divisão 1 será suficiente, uma vez que sua cobertura de vasos de pressão não queimados em pressões operacionais de 15 psi (cerca de 1 medidor de bar) captura todos eles ASME B31.3 governa a tubulação de processo no ponto de fixação da embarcação; ASME B31.1 aplica-se à tubulação de energia do sistema de geração de vapor Nos mercados europeus, PED 2014/68/UE como regulamento deve ser aplicado Na China, GB 150 é o padrão nacional relevante que a embarcação cumpre quando produzido pela Taiguo O ASME dos EUA, quando aplicável, deve ser usado para exportação internacional, juntamente com a documentação de inspeção de terceiros exigida Considere a conexão ao sistema de geração de vapor necessária para fornecer a embarcação autoclave.

Em que temperatura uma autoclave industrial opera?

Autoclaves industriais operam de 121 °C na extremidade inferior (esterilização de alimentos e aplicações farmacêuticas) até 250 °C para processamento de alta pressão especialidade As faixas industriais mais comuns são 150 °C para cura composta e vulcanização de borracha vulcan, e 180 °C para produção de blocos A. Os vasos de alta temperatura acima de 250 °C são usados para síntese química especial ou testes científicos não produção rotineira (s) incomum em comparação com autoclaves de fabricação industrial padrão Autoclaves médicas usam ciclos padronizados em 121 °C/15 psi ou 134 C °C /30 psi como esterilizadores Quando combinar altas temperaturas com alta pressão como no ciclo de 1,2 MPa/200 °C AAC 1500 as demandas de engenharia no vaso, vedações de porta e sistemas de alívio de segurança são substancialmente maiores do que qualquer aplicação padrão de esterilização a vapor.

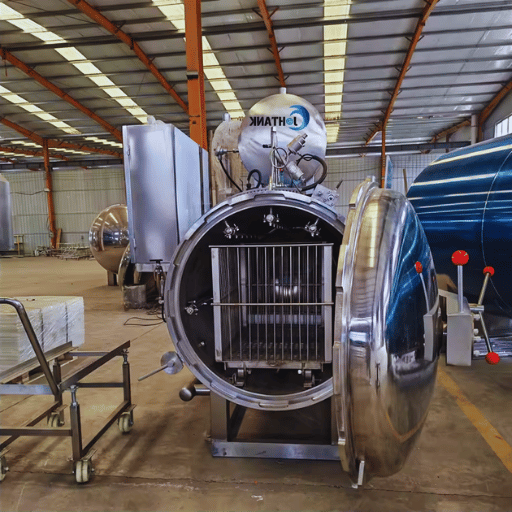

Quanto custa uma autoclave industrial?

Quanto custa uma autoclave industrial? (PAA)

O preço da autoclave industrial varia com o tamanho da embarcação, classificação de pressão, especificação de materiais, sistemas integrados (vácuo, PLC, registro de dados), certificação e país de fabricação A partir de 2025, as faixas de preço indicativas dos principais fabricantes de autoclaves variam de aproximadamente $50.000 para um pequeno recipiente de vulcanização de borracha a mais de $3.000.000 para uma grande autoclave composta aeroespacial com sistema N2 completo e controles digitais Linhas de produção de autoclave AAC (completadas em conjuntos de 816 embarcações por linha) executam $150.000$600.000 por embarcação antes da instalação, fundações e conexão do sistema de vapor Essas são estimativas indicativas; o projeto formal requer uma especificação técnica completa.

Custos indicativos Especificações de projeto personalizadas apenas. diâmetros, materiais de revestimento especiais, configurações de portas de passagem, superheat-capacitados ou superheat-capacitados Custo de adição além dessas faixas Solicite uma cotação formal com especificações técnicas completas para preços precisos do projeto.

Fatores-chave que aumentam o preço da autoclave:

1. Acima de 1,5 MPa (pressão) adiciona aproximadamente. 20-40% aos custos dos vasos da autoclave
2. A duplicação do diâmetro do vaso da autoclave octuplicará o peso do vaso (uma vez que o peso do casco é proporcional à sua área de superfície, o volume do casco é dimensionado de forma não linear)
3. Certificar autoclaves para atender aos padrões da Diretiva de Equipamentos de Pressão ou da Seção VIII da ASME adiciona aproximadamente 10-201TP3 T de custo da embarcação (inspeção, livro de dados de construção, compra de componentes de fornecedores de qualidade conhecidos).As taxas de certificação são adicionais.
4. Automação integrada de PLC/SCADA com gravação de ciclo
5. Forros de contato personalizados para o interior da embarcação (aço inoxidável ou revestimento resistente à corrosão)
6. Inclusão do sistema de vácuo (pacote de bomba adicionado, coletor, instrumentação)

Guia de compra de autoclave industrial: 6 critérios de seleção

Classifique o aplicativo antes de consultar qualquer fornecedor ou folha de especificações (que uma única decisão determina todos os outros requisitos Ao avaliar qualquer fabricante de autoclave industrial, verifique a experiência de aplicação em seu setor específico antes de discutir detalhes técnicos.

Lista de verificação de seleção de 6 pontos:

1. Carimbo ASME Seção VIII. 1 (ou PED para UE) (não pode consultar o comércio ou obter seguro sem isso. Forneça ao fabricante onde ele está o Certificado de Autorização para iniciar a fabricação, e não após a entrega.
2. Exija o certificado de teste de pressão de terceiros com pressão de projeto de 1,3 - documentação de teste de hidrogênio para provar que o recipiente manteve a pressão de projeto de 1,3 pelo tempo necessário. Este é o teste de prova obrigatório e não uma alternativa.
3. Sistema de controle com registro de ciclo e registro de dados (ciclo de registro de dados) e pressão versus tempo registrado por ciclo exportado. Rastreabilidade necessária de qualidade em campos aerospaciais e farmacêuticos.
4. Confirme se o projeto da porta é adequado para o seu ciclo de produção. Os mecanismos de abertura rápida (dobradiça, baioneta deslizante ou radial) definem classificações de vida útil. A manutenção mais comum em instalações de alto ciclo é a perda de vedação e trava da porta; existem fixações para isso.
5. Verifique as especificações do sistema de vácuo em relação à sua categoria de aplicação ao fazer o pedido (1=compósitos 0,1 bar abs. 2=Madeira/AAC 0,05-0,08 MPa. 3=comida/farma possivelmente nenhuma).
6. Confirme os termos de suporte pós-vendacustomer repair parts lead times, cobertura de suporte local, compromissos de tempo de resposta Um ativo é um passivo sem suporte de peças após o ano 3.

“O problema mais frequente de especificação é quando os clientes especificam o tamanho da autoclave para os níveis de uso atuais Um número significativo de fabricantes de alto crescimento excederá o tamanho da autoclave dentro de três anos Nossa sugestão seria que o comprimento da embarcação fosse especificado em 1,5 vezes a exigência atual e a pressão em um mínimo de 1,25, o custo extra de especificação na fase de fabricação é marginal em comparação com a necessidade de substituição da embarcação”.”

Como avaliar um fabricante de autoclave industrial

Ao selecionar um fabricante de autoclave, a verificação de qualificação mais importante específica da aplicação é a verificação de experiência não apenas na capacidade de fabricação de embarcações Um fabricante de autoclave experiente linhas de produção AAC pode não ter o sistema de vácuo e a experiência de uniformidade de temperatura necessária para compósitos aeroespaciais, e vice-versa Peça projetos de referência em sua categoria de aplicação específica, registros de inspeção de terceiros e tempos de resposta de peças pós-venda antes de se comprometer Para o fornecimento de vapor para a autoclave, considere caldeiras a vapor alimentadas a petróleo e gás onde o gás natural ou HFO é o combustível do local, especificando a saída da caldeira para corresponder à demanda de vapor de pico da autoclave, incluindo o surto de inicialização.

Autoclave Industrial Outlook do mercado 202 5 2030

Equipamentos autoclaves industriais serão procurados em todo o setor de mercado. Nova geração impulsionada pelo aumento de projetos de infraestrutura no mundo em desenvolvimento; por programas de aeronaves que exigem maior capacidade de fabricação de componentes compostos; e padrões de construção verde que passam do isolamento para sistemas de parede alternativos independentes.

Demanda AAC é o motor dominante para grandes autoclaves horizontais em indústrias e aplicações do Sudeste Asiático ao Oriente Médio. A Ásia-Pacífico detém aproximadamente 44% do mercado global de AAC (2024), com a China e a Índia liderando o volume. Urbanização, programas de habitação a preços acessíveis e códigos de construção de eficiência energética criam uma procura sustentada de capacidade de produção plurianual de AAC para as autoclaves que a fabricam. Uma parcela crescente dos produtores de AAC está expandindo as linhas existentes de 200.000 m³ para 400.000 m³+ de produção anual, gerando pedidos adicionais de embarcações em autoclave.

As autoclaves compostas aeroespaciais estão acompanhando o aumento dos programas de aeronaves de próxima geração. Os programas Boeing 777X e Airbus A350 exigem grandes peças estruturais compostas feitas por meio de cura em autoclave. A mudança no foco da indústria aeroespacial em direção ao CFRP (carbono/epóxi) impulsionada pela exigência de desempenho da economia de combustível em alvos levará diretamente ao investimento na construção de capacidade em autoclave. Todas as fontes de pesquisa da indústria apontam para um crescimento de quase 6% CAGR até 2033, consistente com as entregas de linhas de aeronaves comerciais que agora refletem atrasos de 6 a 8 anos nas principais fuselagens.

Os pontos de projeto no espaço de autoclaves industriais para 2025-2030 incluem soluções de recuperação de calor residual para reduzir os custos operacionais 15-251TP3 T, aumento dos diâmetros dos vasos (3-5 m de diâmetro tornando-se comum nos mercados AAC e aeroespacial), registro de ciclo digital e integração da Indústria 4.0 Para instalações industriais de secagem e processamento de calor com autoclaves, consulte nossa análise de sistemas industriais de secagem de ar quente e sistemas de aquecimento de biomassa como substituições sustentáveis do fornecimento de vapor.

Para os ciclos de aquisição de autoclave 2025-7: Autoclaves e processadores compostos de OEMs chineses são atualmente prazos de entrega de 90-180 dias para construção padrão, prazo de entrega de 6-12 meses em embarcações sob medida OEM (com certificação ASME).Incorpore o prazo de entrega da autoclave em sua fase logística de projeto juntamente com obras civis, serviços públicos e sequenciamento de instalação.

FAQ Autoclave Industrial Perguntas An

Aplicações industriais vs. Autoclaves médicas e uso de esterilizadores
