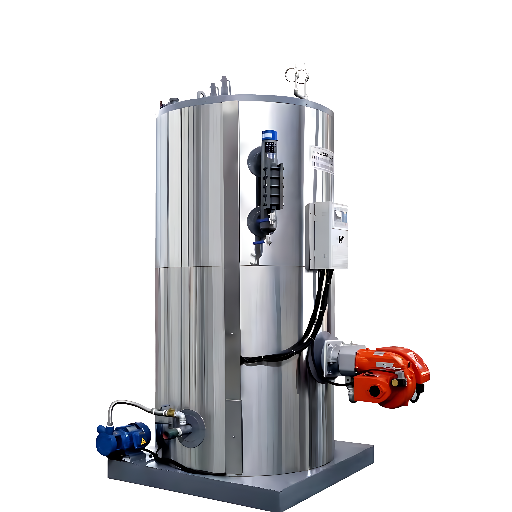

Gerador de vapor vertical LHS
Caldeira vertical LHS: gerador de vapor de elevado rendimento alimentado a gás e gasóleo
Gerador de vapor industrial de elevada qualidade, produzido pelo fabricante líder da China. O sistema utiliza uma configuração vertical pirotubular que permite alcançar um rendimento térmico entre 92 e 96 por cento. O sistema destina-se ao processamento alimentar, ao fabrico têxtil, à produção farmacêutica e às lavandarias comerciais.
100-3000 kg/h
Capacidade de vapor
92-96%
Rendimento térmico
Gás e gasóleo
Opções de combustível duplo
Certificação internacional e confiança comprovada:
Certificado segundo ASME
Com marcação CE
ISO 9001
Aprovado pela TUV
O que é o gerador de vapor vertical LHS?
O gerador de vapor vertical LHS funciona como um sistema compacto de caldeira a vapor industrial, fornecendo vapor com eficiência a operações que exigem uma produção fiável em espaços reduzidos para equipamentos. Fabricantes de todo o mundo escolhem esta série de caldeiras verticais pirotubulares porque combina uma tecnologia de combustão inovadora com uma configuração vertical compacta.
A série LHS, desenvolvida pela nossa empresa chinesa de fabrico de caldeiras a vapor, alcança um rendimento térmico excecional entre 92 e 96 por cento, mantendo custos de funcionamento reduzidos. As configurações de gerador de vapor alimentado a gás e de caldeira a vapor alimentada a óleo proporcionam flexibilidade de combustível para satisfazer diferentes requisitos industriais.
Configuração vertical compacta
Necessita de uma área de pavimento 60% inferior à das caldeiras horizontais.
Geração rápida de vapor
Produção total de vapor em 5-10 minutos após um arranque a frio.
Compatibilidade com vários combustíveis
Gás natural, GPL, gasóleo, fuelóleo pesado e biomassa.
Sistemas de segurança avançados
Corte por nível baixo de água, controlos de pressão e proteção contra falhas de chama.
Elevado rendimento térmico
Eficiência de 92-96%, com menor consumo de combustível.
Manutenção fácil
Configuração de tubos de fumo para operações de limpeza rápidas.
Tubos da caldeira vertical a vapor: elevado rendimento e configuração compacta
O sistema de caldeira vertical a vapor LHS foi concebido para proporcionar excelentes resultados de transferência de calor através de um sistema otimizado de tubos de fumo, permitindo poupar energia e reduzir o desperdício térmico.
Permuta de calor vertical por tubos de fumo
O sistema vertical de tubos de fumo utiliza uma disposição em feixe para maximizar a eficiência da transferência de calor e minimizar o espaço necessário para o funcionamento. Os percursos curtos dos gases ajudam a reduzir as perdas de calor e a aumentar a produção de vapor, permitindo arranques rápidos.
Segurança pirotubular a baixa pressão
O sistema pirotubular de baixa pressão proporciona segurança durante o funcionamento à capacidade máxima de produção. O sistema permite que os gases de combustão quentes circulem pelos canais verticais, mantendo uma pressão de vapor contínua nas operações críticas do processo.
Controlo avançado da combustão

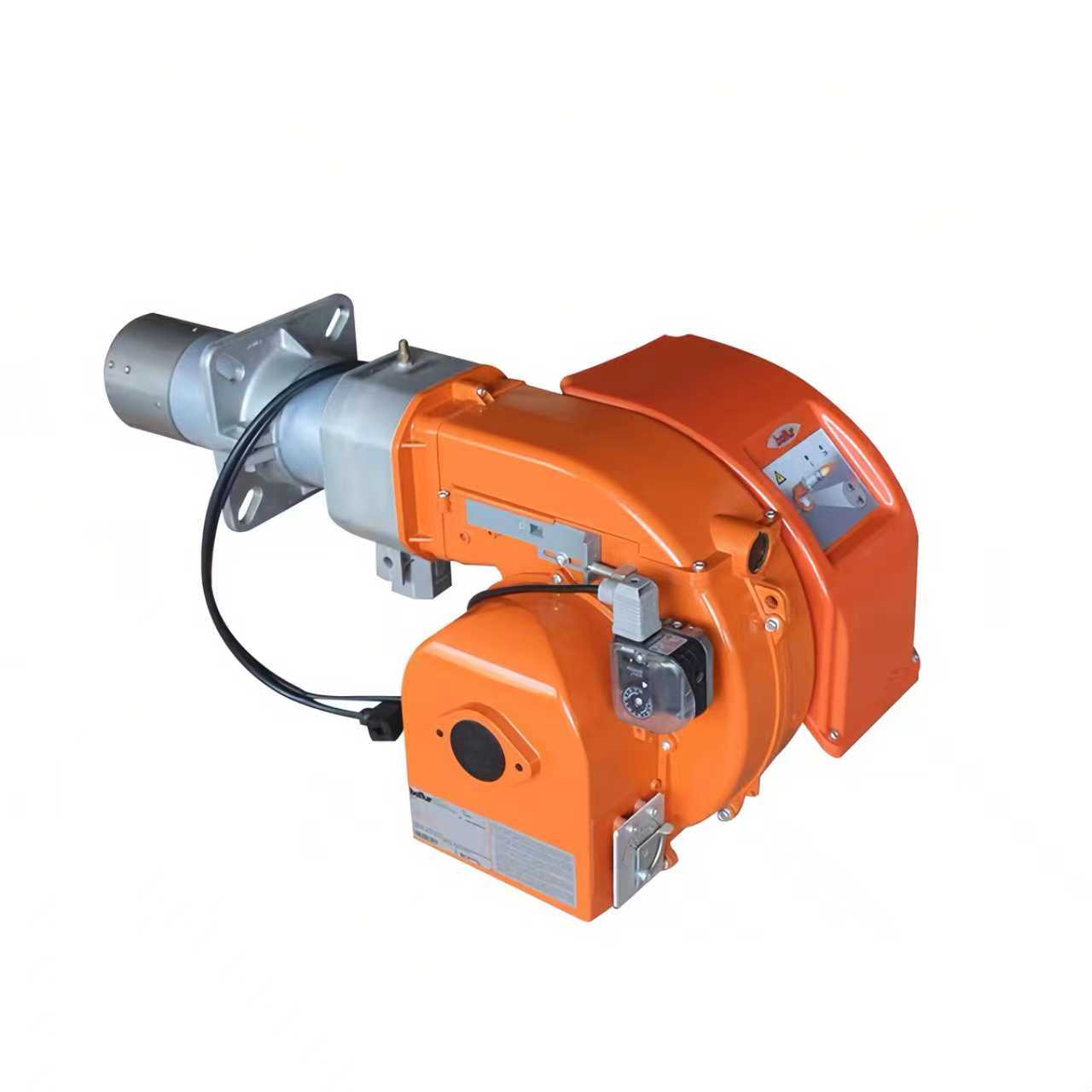

O sistema de queimador integrado assegura um controlo preciso da combustão, permitindo operações estáveis com gás, gasóleo e biomassa. O sistema utiliza modulação automática para maximizar a eficiência do consumo de gás combustível.
Funcionamento com poupança de energia
O sistema monobloco de caldeira de combustão alcança níveis de rendimento térmico entre 92 e 96 por cento graças à conceção do circuito de gases de combustão, que pode incluir um economizador opcional. Os sistemas de recuperação de calor aproveitam a energia residual para proporcionar poupanças adicionais de combustível.
Especificações técnicas da caldeira vertical a vapor LHS
Especificações completas dos geradores de vapor verticais da série LHS. Estão disponíveis configurações personalizadas para requisitos industriais específicos.
| Modelo | Capacidade de vapor (kg/h) |
Pressão de serviço (MPa) |
Eficiência (%) |
Consumo (m³/h de gás) |
Dimensões C×L×A (mm) |
|---|---|---|---|---|---|
| LHS0.1 | 100 | 0.4-1.0 | 92-94 | 7-8 | 850×750×1450 |
| LHS0.2 | 200 | 0.4-1.0 | 92-95 | 14-16 | 1000×850×1650 |
| LHS0.3 | 300 | 0.4-1.0 | 93-95 | 21-24 | 1100×950×1800 |
| LHS0.5 | 500 | 0.4-1.25 | 93-96 | 35-40 | 1300×1100×2100 |
| LHS0.7 | 700 | 0.4-1.25 | 94-96 | 49-56 | 1500×1200×2300 |
| LHS1.0 | 1000 | 0.4-1.25 | 94-96 | 70-80 | 1800×1400×2600 |
| LHS1.5 | 1500 | 0.4-1.25 | 94-96 | 105-120 | 2100×1600×2900 |
| LHS2.0 | 2000 | 0.4-1.25 | 94-96 | 140-160 | 2400×1800×3200 |
Porquê comprar o gerador de vapor LHS a um fabricante e fornecedor grossista da China?
Enquanto fabricante líder de caldeiras industriais a vapor na China, com 68 anos de experiência, proporcionamos aos importadores de todo o mundo valor acrescentado recuperável em termos de qualidade e serviço.
Ao contrário de outras fábricas, a aquisição direta nas nossas instalações de fabrico na China permite obter poupanças substanciais ao eliminar os custos dos intermediários. Oferecemos preços grossistas competitivos a distribuidores, empreiteiros e utilizadores finais, independentemente das quantidades mínimas de encomenda.
- Poupança de 30-50% face às marcas ocidentais
- Condições de pagamento flexíveis (T/T, L/C)
- Desconto de quantidade para encomendas em volume
- Sem encomenda mínima para unidades de amostra
As nossas caldeiras a vapor cumprem até as normas internacionais mais exigentes em matéria de segurança intrínseca, pelo que a utilização deste equipamento avançado é considerada conforme com os regulamentos de segurança do mercado de destino. É fornecida toda a documentação necessária para o desalfandegamento.
- Certificação ASME (selos U e S)
- Normas europeias: CE PED
- ISO 9001:2015
- Inspeção TUV, SGS e BV disponível
A instalação pode ser efetuada em qualquer parte do mundo, garantindo assistência técnica, fornecimento rápido de peças sobresselentes e apoio profissional durante a instalação.
- Exportação para 132 países
- Rede de prestadores de assistência técnica
- Assistência técnica online 24/7
- Assistência remota à configuração
A nossa equipa de engenharia desenvolve soluções específicas de caldeiras a vapor para as condições operacionais, os locais e as restrições orçamentais de cada projeto.
- Consultoria gratuita sobre a aplicação
- Opções personalizadas de capacidade e pressão
- Soluções de projeto chave na mão
- Formação para instalação no local
Componentes e acessórios principais
Os componentes de elevada qualidade asseguram efetivamente o funcionamento fiável e a longevidade do sistema de gerador de vapor vertical LHS.
×
![Pré-visualização em tamanho completo]()
Aplicações da caldeira industrial a vapor: processamento alimentar e indústria farmacêutica.
O gerador vertical de vapor da série LHS fornece vapor a indústrias específicas. Estão disponíveis configurações personalizadas diretamente da fábrica na China.
Processamento alimentar
Processos como cozedura, pasteurização, esterilização e limpeza no local, baseados na geração de vapor em circuito fechado.
- Marmitas de cozedura e branqueadores
- Pasteurização
- Autoclaves de esterilização
- Sistemas de limpeza no local
- Aquecimento de recipientes com camisa
Indústria têxtil
Os geradores de vapor são utilizados para gravação técnica nas indústrias de tingimento, estampagem, acabamento e tratamento de tecidos.
- Máquinas de tingimento de tecidos
- Estampagem e acabamento
- Prensagem e ferros de engomar
- Processamento de fios
- Termofixação
Indústria farmacêutica
Requisitos de vapor higiénico satisfeitos com vapor aprovado segundo as GMP para esterilização de membranas e aquecimento do processo.
- Esterilização em autoclave
- Aquecimento de reatores
- Equipamento de esterilização por condensação
Lavandarias
Geração de vapor para operações de lavagem e prensagem em lavandarias comerciais e industriais.
- Máquinas de lavar do tipo túnel
- Engomagem de roupa plana
- Prensagem de vestuário
- Aquecimento de secadores
- Acabamento a vapor
Perguntas frequentes (FAQ)
Um gerador de vapor vertical LHS é um tipo de caldeira aquatubular, constituindo uma unidade compacta de geração de vapor concebida para otimizar a produção em espaços reduzidos. Ao contrário das caldeiras verticais aquatubulares clássicas, nas quais a água circula por tubos aquecidos exteriormente, o gerador de vapor vertical LHS foi desenvolvido para proporcionar uma geração vertical, rápida e avançada de vapor. Também disponibiliza uma configuração simplificada dos tubos para aquecimento industrial. Permite um arranque mais rápido e ocupa menos espaço, proporcionando simultaneamente vapor de processo constante.
Os geradores de vapor verticais LHS podem operar com vários combustíveis, incluindo fuelóleo, fuelóleo pesado e gás de baixo poder calorífico. A câmara de combustão e o queimador são concebidos para o combustível selecionado, para a atomização do óleo e para a combustão por etapas de gás de baixo poder calorífico. Isto garante uma chama estável e o cumprimento dos requisitos de emissão.
Sem dúvida. Determinadas configurações LHS disponibilizam opções elétricas verticais com elementos de imersão elétricos que substituem a câmara de combustão alimentada a combustível. Estas caldeiras elétricas proporcionam uma geração de vapor limpa e silenciosa, sendo adequadas para instalações que exigem controlo de pressão ligeiramente positiva e emissões nulas de gases de combustão.
No que respeita aos elementos de uma caldeira tubular, as atividades de manutenção incluem a inspeção dos componentes quanto a sinais de corrosão ou incrustação calcária; a limpeza da câmara de combustão e das passagens dos gases de combustão; e a monitorização da composição química para reduzir a acumulação de depósitos no lado da água, juntamente com a verificação do dimensionamento dos tubos para a carga de aquecimento industrial. A recalibração periódica dos controladores de pressão e o ensaio das válvulas de segurança são igualmente necessários para manter a fiabilidade.
A temperatura e a presença dos gases de combustão afetam diretamente a recuperação e a eficiência térmica. A existência de gases de combustão a alta temperatura também pode indicar uma transferência de calor insuficiente e, por conseguinte, perdas térmicas. Neste caso, é possível alterar a disposição dos tubos ou instalar economizadores para melhorar a situação. A gestão consistente dos gases de combustão minimiza a solicitação térmica exercida sobre a câmara de combustão e os restantes componentes do sistema.
Sim, os geradores de vapor verticais LHS podem ser utilizados para produzir vapor de processo e em aplicações com conjuntos de caldeiras a vapor, nas quais várias unidades funcionam em paralelo. A configuração vertical e a capacidade de produzir vapor rapidamente tornam-nos adequados para aplicações que exigem um fornecimento constante de vapor de processo, podendo ser associados a um sistema de controlo sequencial de caldeiras a vapor para aplicações com cargas variáveis.
No aquecimento exclusivo de água quente, as caldeiras tubulares de água quente e as caldeiras de água quente a gás podem ser mais eficientes; são concebidas para proporcionar um desempenho ideal na transferência de calor a temperaturas inferiores. Em contrapartida, embora os geradores de vapor verticais LHS possam ser utilizados, apenas produzem vapor diretamente e são concebidos para aplicações de aquecimento e de processo. Em última análise, a escolha depende de o sistema necessitar de vapor ou de água quente, bem como de outros fatores, como o combustível, o espaço e o perfil de carga.
Em determinadas configurações, as unidades verticais LHS podem ser modificadas para incluir a combustão de biomassa e funcionar como caldeiras a vapor a biomassa mediante a instalação de grelhas e sistemas de alimentação de combustível compatíveis. A integração em sistemas de caldeiras de água quente alimentadas a carvão é menos comum devido às diferentes exigências de engenharia relacionadas com a combustão e o manuseamento de cinzas. Contudo, podem ser desenvolvidos sistemas híbridos com soluções de engenharia adequadas, centradas nas propriedades do combustível e no tratamento dos gases de combustão.
