Caldeira a vapor WNS a gasóleo e gás
Caldeira a vapor WNS alimentada a gasóleo e gás – Caldeira horizontal pirotubular de fábrica chinesa
Caldeira horizontal a vapor pirotubular de três passagens, de fábrica na China. Caldeira monobloco de elevado rendimento para as indústrias de processamento alimentar, têxtil, química e farmacêutica.
Certificação ASME
Certificação CE
ISO 9001

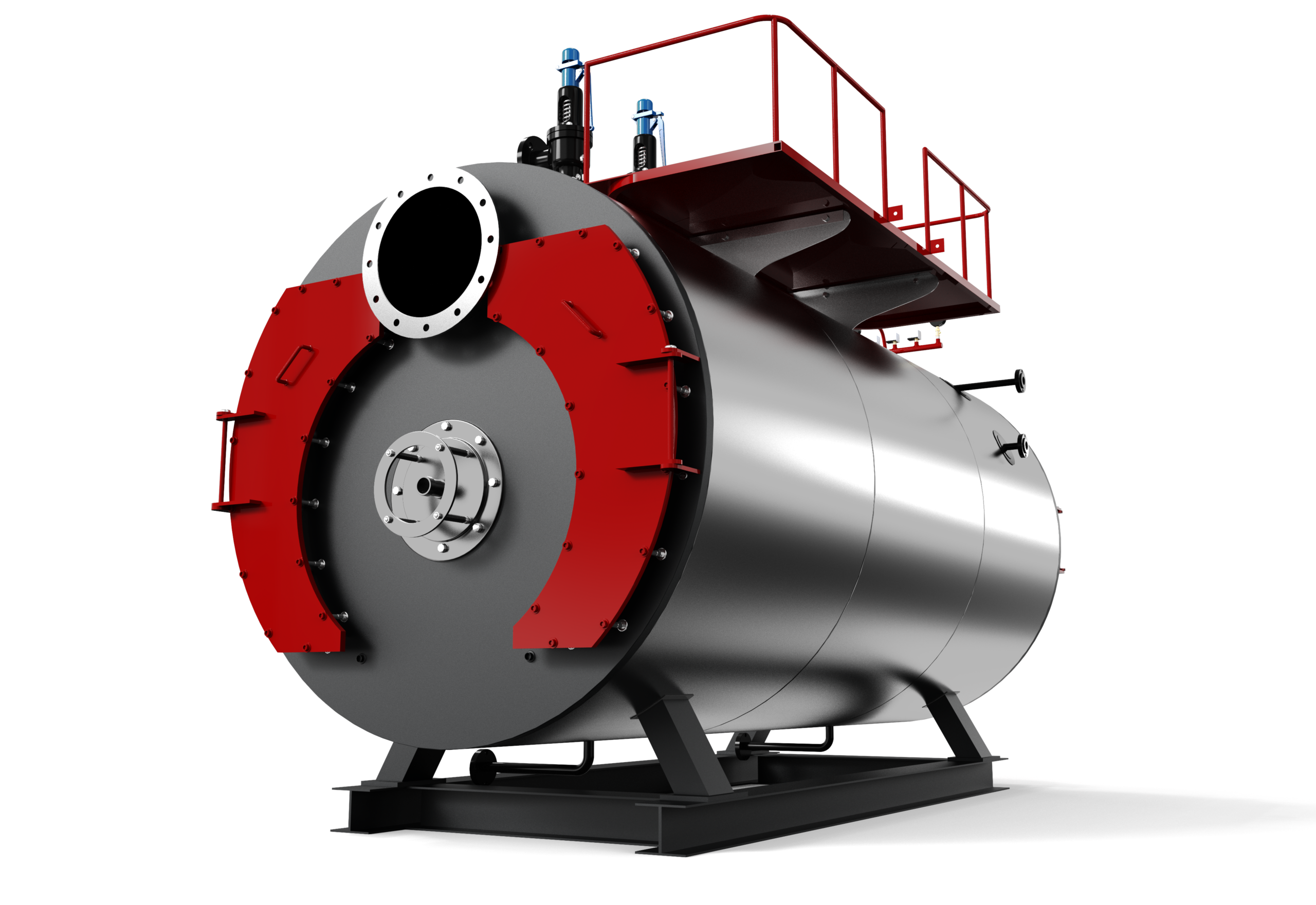

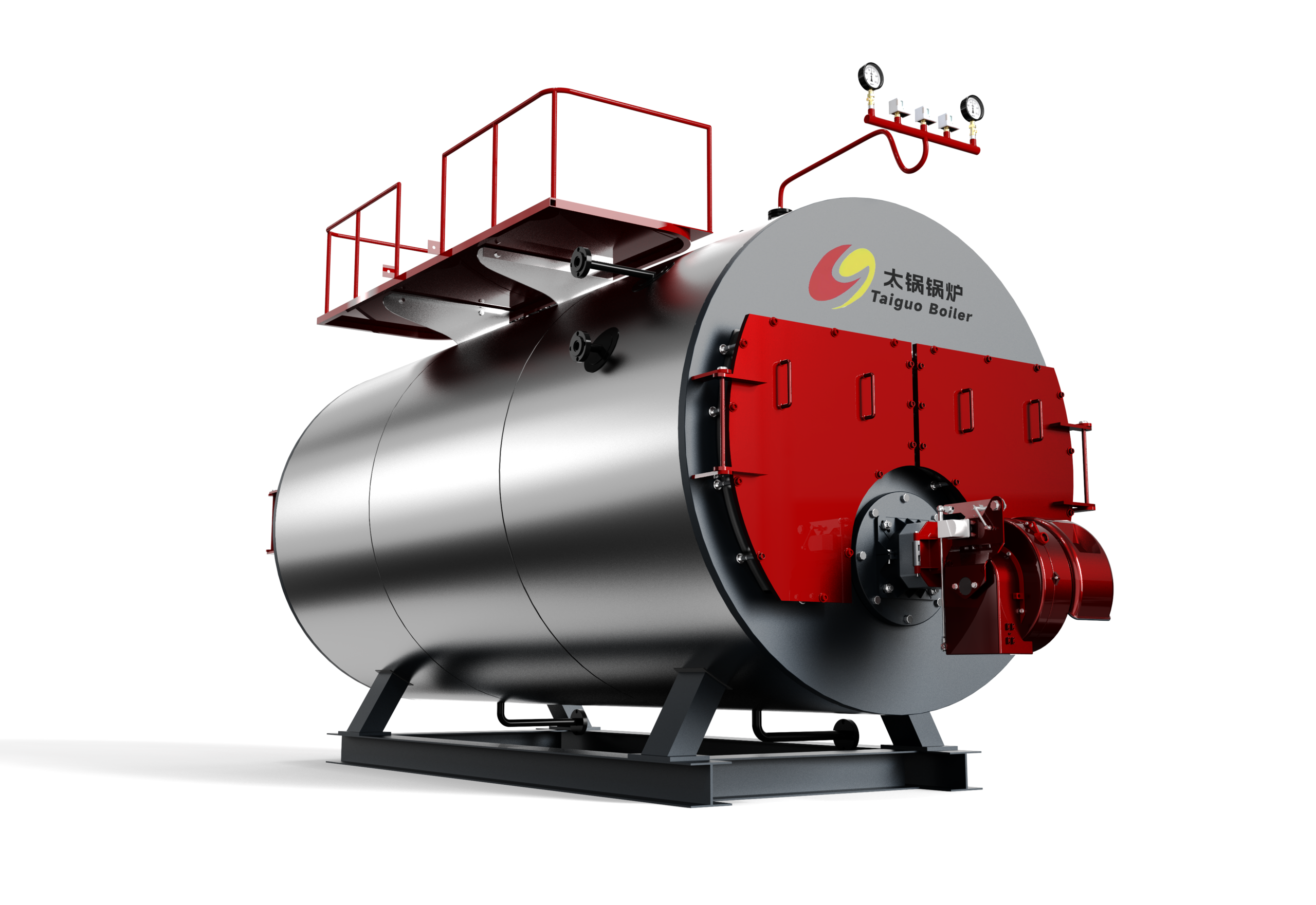

Vista frontal
Parâmetros técnicos
Série: WNS horizontal
0.5-20
Capacidade (t/h)
≥98%
Eficiência
0.7-2.5
Pressão (MPa)
<30mg
Emissões de NOx
PLC
Controlo inteligente
Especificações da caldeira a vapor WNS a gasóleo e gás
Especificações técnicas completas da nossa série de caldeiras horizontais a vapor pirotubulares. Estão disponíveis configurações personalizadas para requisitos industriais específicos.
Ficha de dados de desempenho
| Modelo | Capacidade (t/h) | Pressão (MPa) | Eficiência (%) | Cons. de gás (Nm³/h) | Cons. de gasóleo (kg/h) | Temp. do vapor (°C) |
|---|---|---|---|---|---|---|
| WNS0.5-0.7-Y(Q) | 0.5 | 0.7 | 92-98 | 35-40 | 32-38 | 170 |
| WNS1-1.0-Y(Q) | 1 | 1.0 | 92-98 | 70-80 | 64-76 | 184 |
| WNS2-1.25-Y(Q) | 2 | 1.25 | 92-98 | 140-160 | 128-152 | 194 |
| WNS4-1.25-Y(Q) | 4 | 1.25 | 92-98 | 280-320 | 256-304 | 194 |
| WNS6-1.6-Y(Q) | 6 | 1.6 | 92-98 | 420-480 | 384-456 | 204 |
| WNS8-1.6-Y(Q) | 8 | 1.6 | 92-98 | 560-640 | 512-608 | 204 |
| WNS10-1.6-Y(Q) | 10 | 1.6 | 92-98 | 700-800 | 640-760 | 204 |
| WNS15-1.6-Y(Q) | 15 | 1.6 | 92-98 | 1050-1200 | 960-1140 | 204 |
| WNS20-2.5-Y(Q) | 20 | 2.5 | 92-98 | 1400-1600 | 1280-1520 | 226 |
Características tecnológicas avançadas: o que distingue a nossa caldeira a vapor WNS alimentada a gás
Concebida com precisão para maximizar o desempenho e a fiabilidade e minimizar o custo total de propriedade.
Conceção de 3 passagens com câmara traseira húmida
Transferência de calor superior com câmara de inversão totalmente imersa em água. Não requer material refratário, apresenta uma vida útil mais longa e reduz os custos de manutenção em comparação com as conceções de câmara traseira seca.
Forno industrial corrugado
O nosso tubo de forno industrial corrugado patenteado aumenta a superfície de aquecimento em 30%, melhora a distribuição das tensões térmicas e aumenta a estabilidade da combustão.
Sistema de queimador com baixas emissões de NOx
A tecnologia FGR (recirculação dos gases de combustão) permite obter emissões de NOx inferiores a 30mg/Nm³, cumprindo os regulamentos ambientais mais rigorosos em todo o mundo.
Controlo PLC inteligente
PLC Siemens/Schneider com ecrã tátil de 10″. As funcionalidades incluem sequência de arranque automático, combustão modulante, monitorização remota através de 4G/WiFi e diagnóstico de avarias.
Economizador integrado
O economizador opcional dos gases de combustão recupera o calor residual para pré-aquecer a água de alimentação, aumentando a eficiência global de 92% para 98%.
Sistema de segurança multinível
13 interbloqueios de segurança, incluindo falha de chama, nível de água baixo, sobrepressão e paragem de emergência. Cumpre as normas de segurança ASME, CE e nacionais.

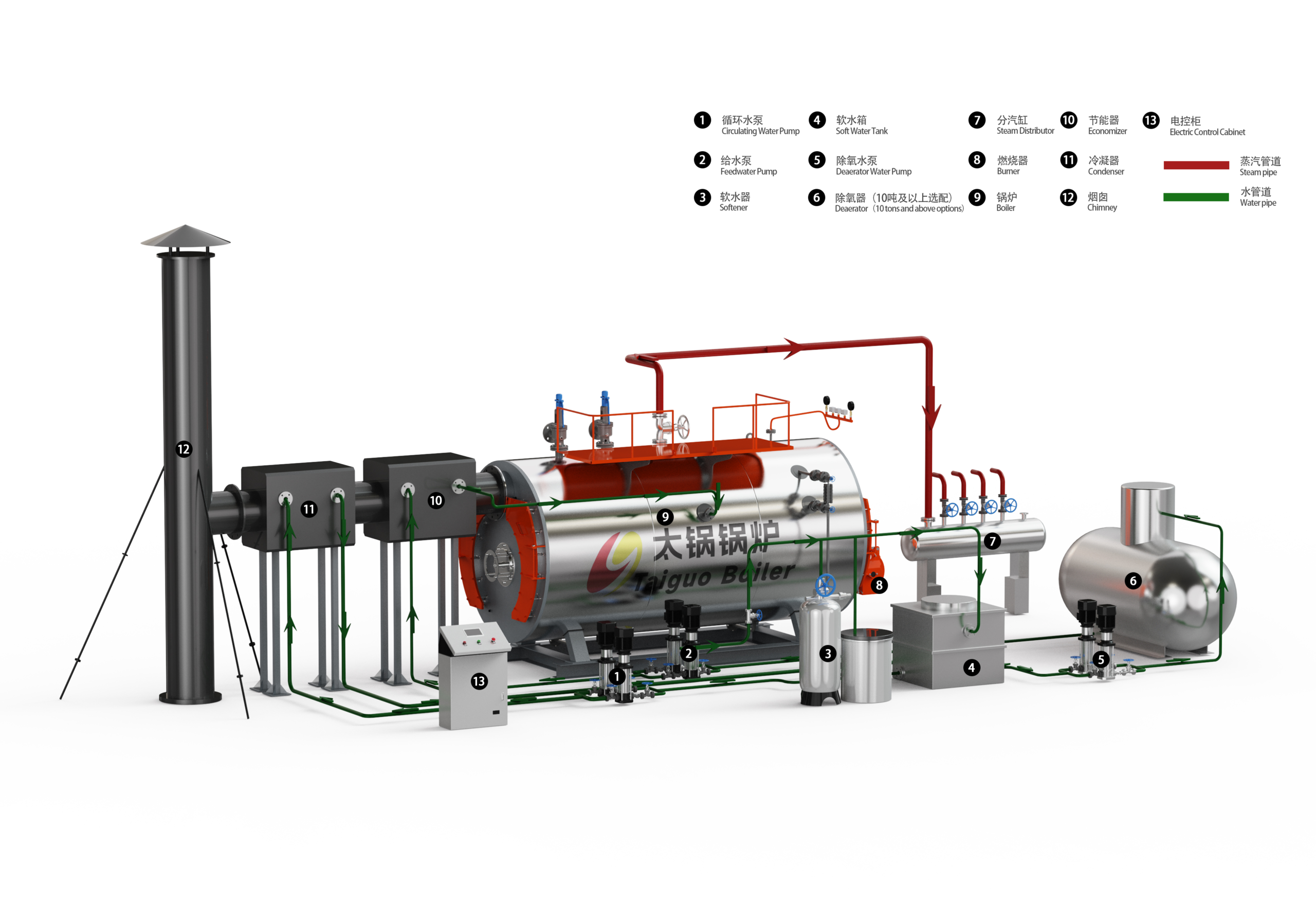

Acessórios para a caldeira a vapor WNS a gasóleo e gás
Conjunto completo de componentes de qualidade superior para caldeiras horizontais a vapor pirotubulares WNS. Concebidos com precisão para um desempenho ideal.
01
Combustão
Combustão

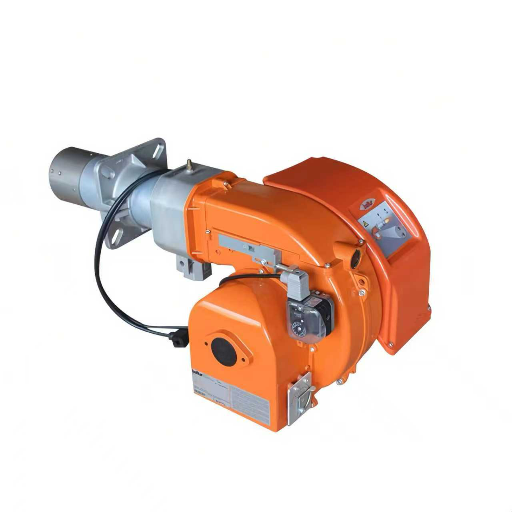

Queimador
Queimador
NOx
<30mg
Tipo
Automático
02
Recuperação
Recuperação

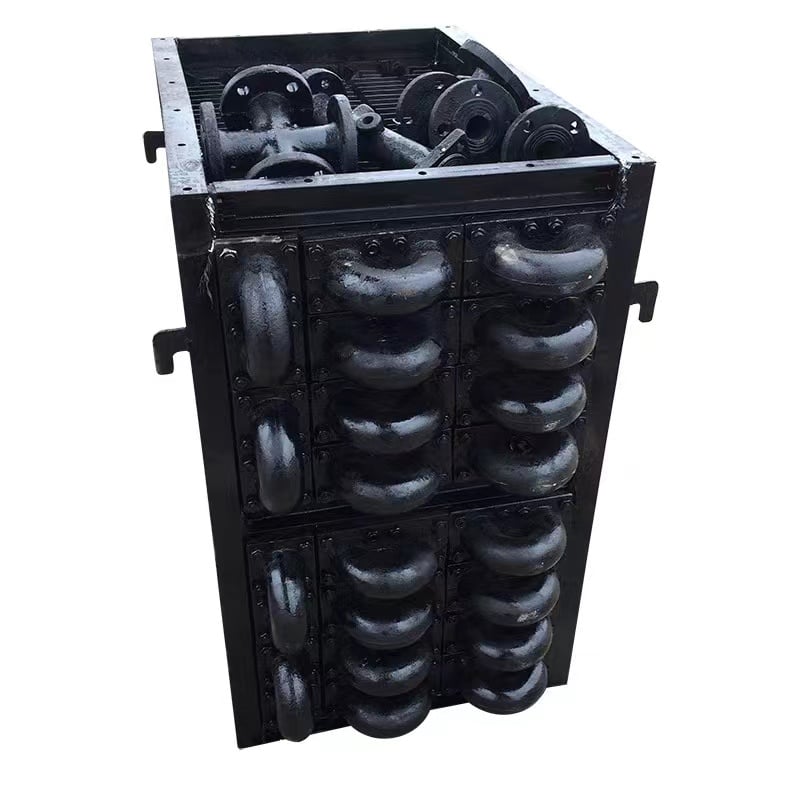

Economizador
Economizador
Efic.
98%
Redução
-140°C
03
Controlo
Controlo

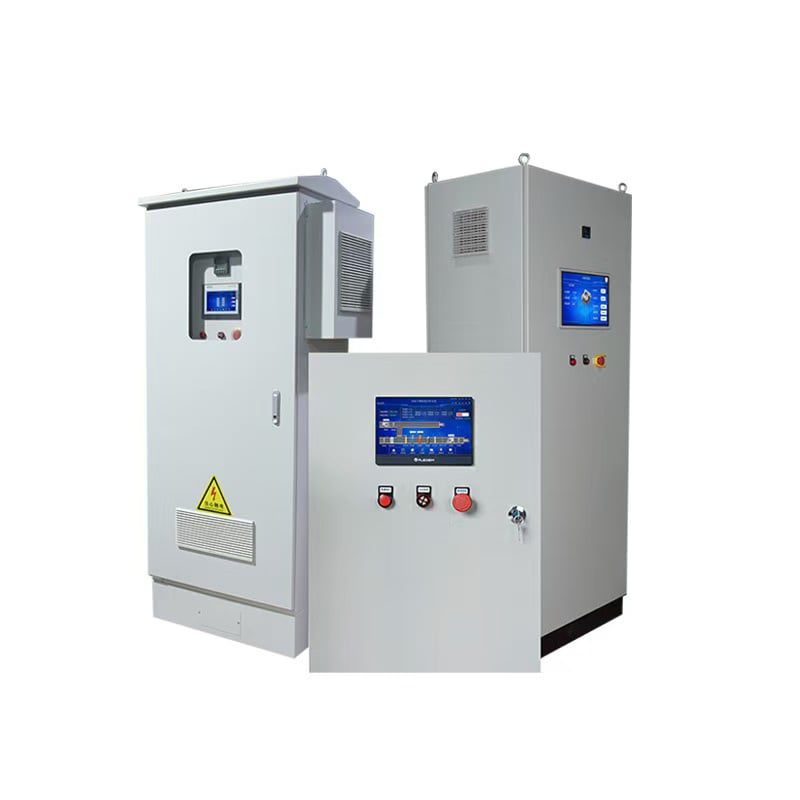

Armário de controlo
Armário de controlo elétrico
Sist.
PLC
Ecrã
7 polegadas
04
Exaustão
Exaustão
Chaminé
Chaminé
Mat.
SS316
Parede
Dupla
05
Poupança
Poupança

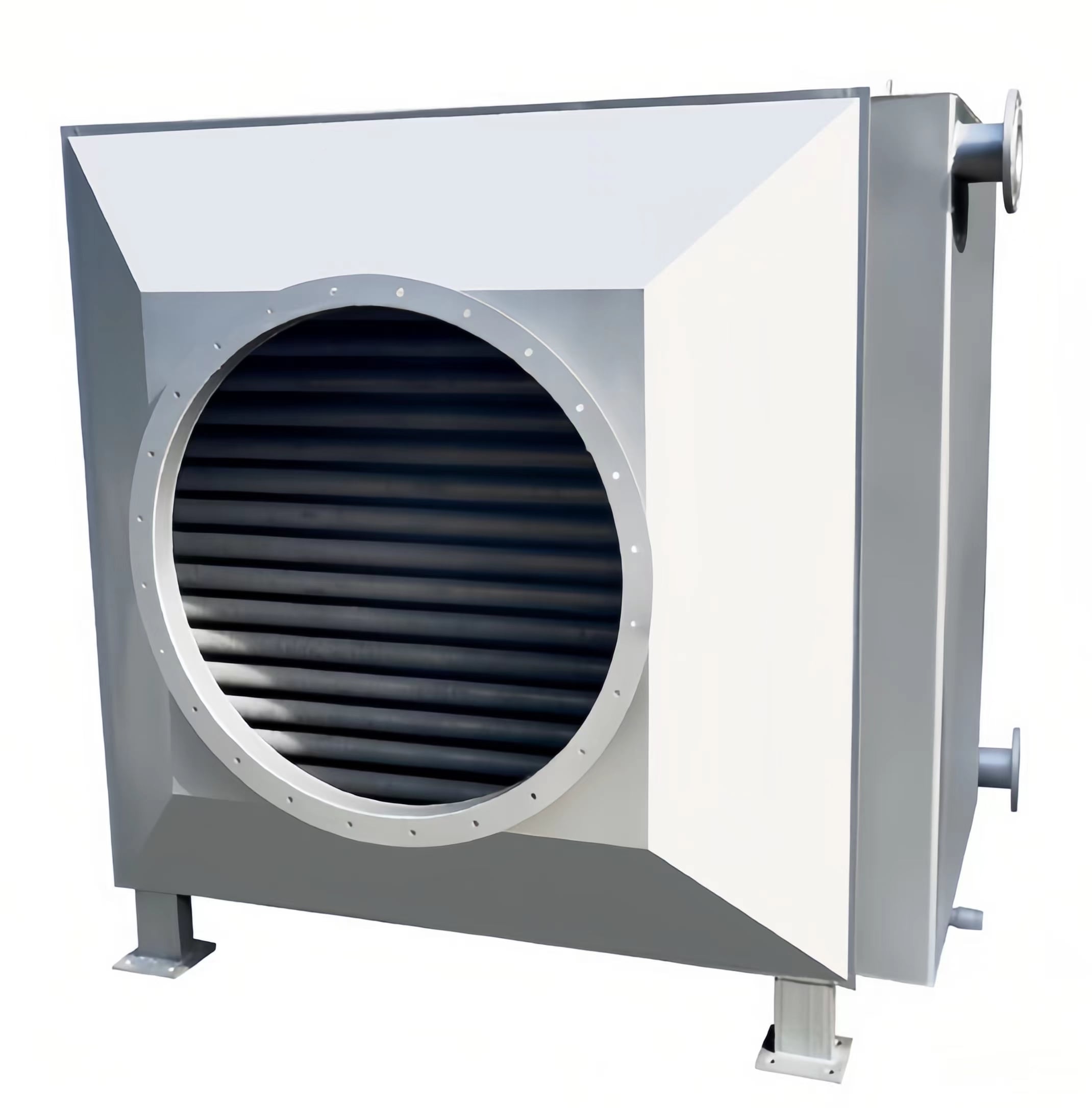

Economizador
Economizador
Recup.
≥85%
Poupança
3-5%
06
Bomba
Bomba

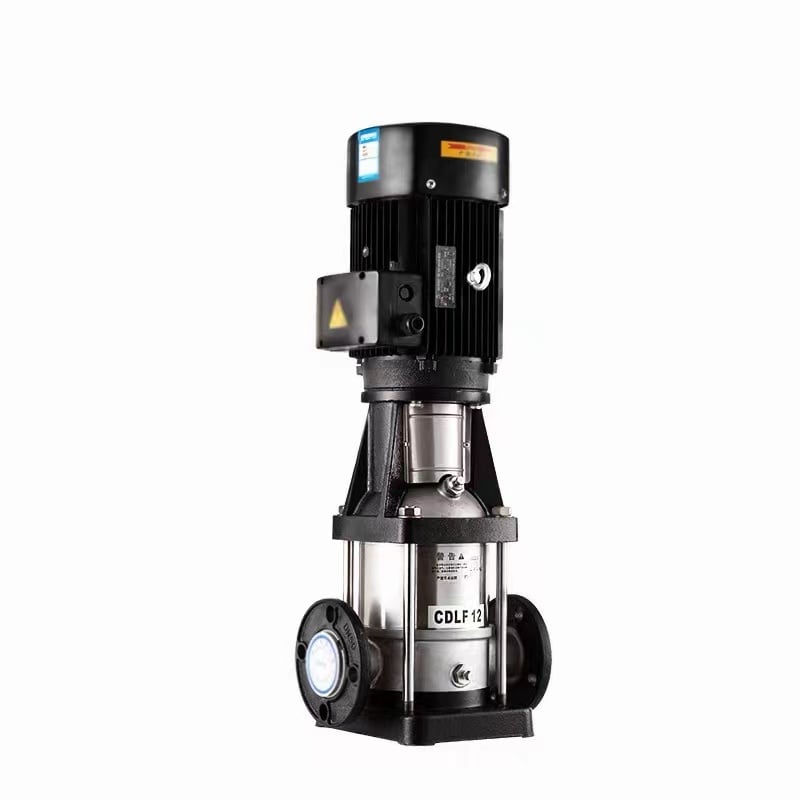

Bomba de água de alimentação
Bomba de água de alimentação
Tipo
VFD
Pressão
2.5 MPa
07
Reserva
Reserva

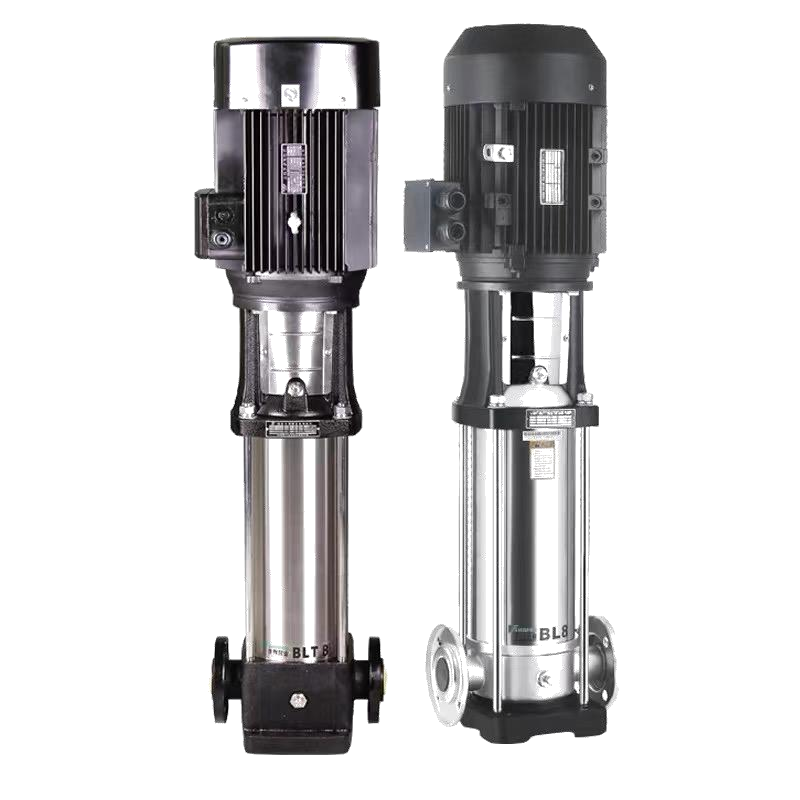

Bomba de reserva
Bomba de reserva
Config.
1+1
Comutação
<3 s
08
Sensor
Sensor
Manómetro
Manómetro
Intervalo
0-4 MPa
Precisão
±1.5%
09
Distrib.
Distrib.

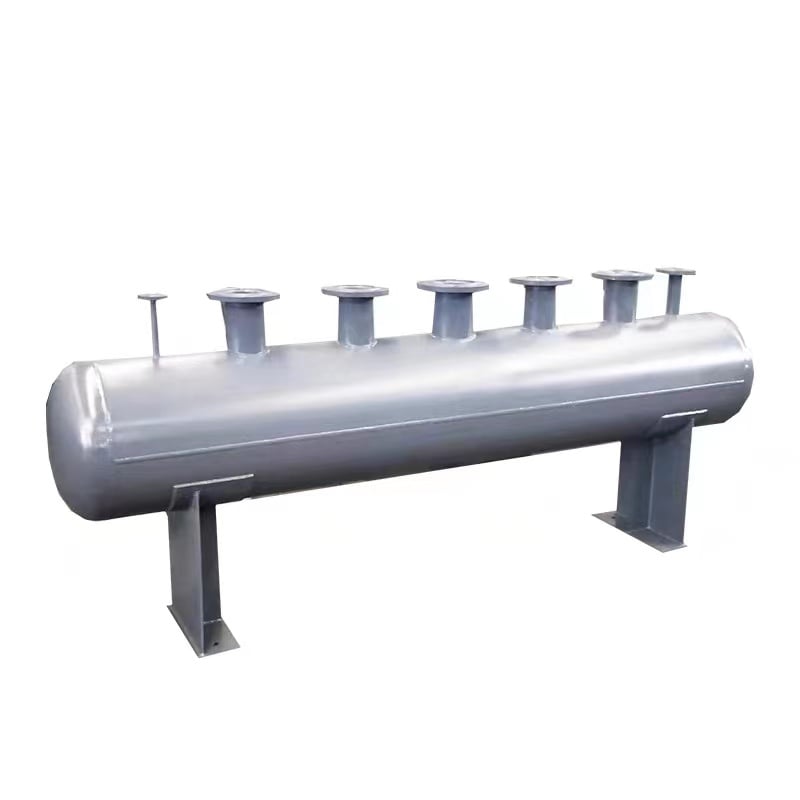

Coletor de vapor
Coletor de distribuição de vapor
Ligações
4-8
Máx.
2.5 MPa
10
Água
Água

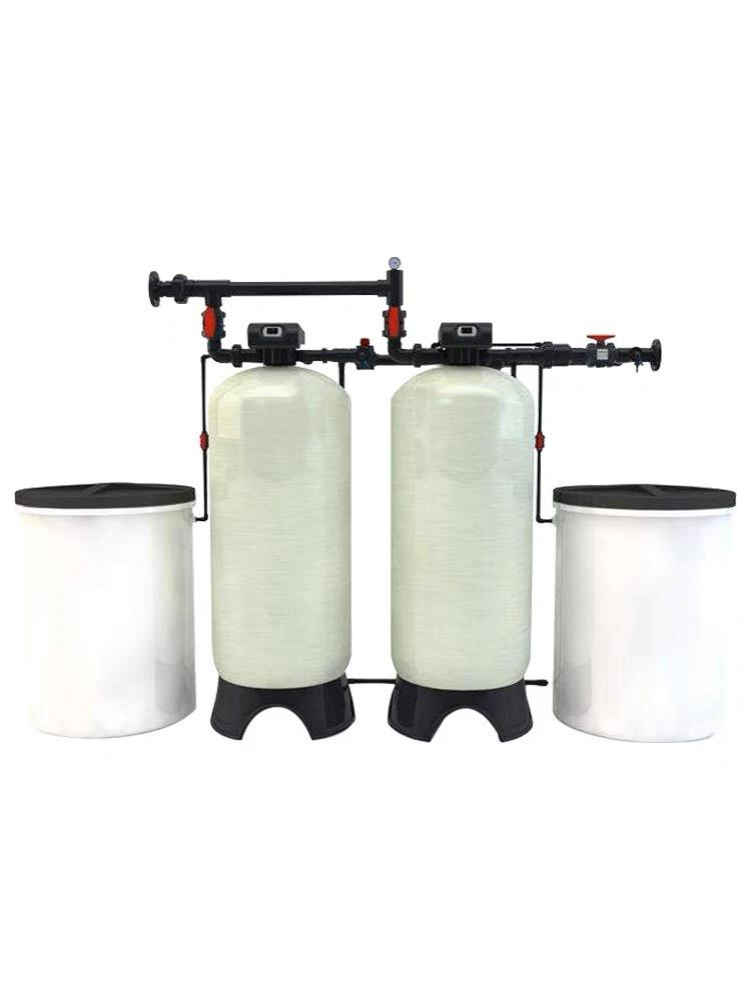

Descalcificador de água
Descalcificador de água
Dureza
≤0.03
Caudal
50 m³/h
Vantagens da compra direta à fábrica
Porquê escolher-nos como fabricante de caldeiras industriais a vapor na China?
Diretamente da fábrica (não somos uma empresa comercial), proporcionamos vantagens significativas aos clientes internacionais que procuram caldeiras industriais a vapor fiáveis.
Preços diretos de fábrica – Sem intermediários
Adquira diretamente na nossa unidade fabril de 60,000 m². Obtenha uma redução de preço de 15-30% em comparação com empresas comerciais, com preços transparentes à saída da fábrica.
Qualidade com certificação ASME para o mercado mundial
Dispomos das certificações ASME CE EAC ISO 9001 e produzimos de acordo com as normas ASME, EN, JIS e GB, consoante as necessidades do cliente.
Capacidade de personalização completa
É possível alterar a tensão (380 V/440 V/480 V), os sistemas de controlo (Siemens/Schneider), as marcas dos queimadores (Weishaupt/Riello/Baltur) e o idioma da documentação para o mercado de destino.
Experiência mundial comprovada
Mais de 5,000 caldeiras expedidas para mais de 80 países. Podem ser fornecidas referências de clientes do Sudeste Asiático, Médio Oriente, África e América Latina.
Ampla rede de serviço pós-venda
Armazéns de peças nos Emirados Árabes Unidos, na Indonésia e no México. Assistência técnica em inglês 24/7. A IoT permite realizar diagnósticos remotos.
Henan, China

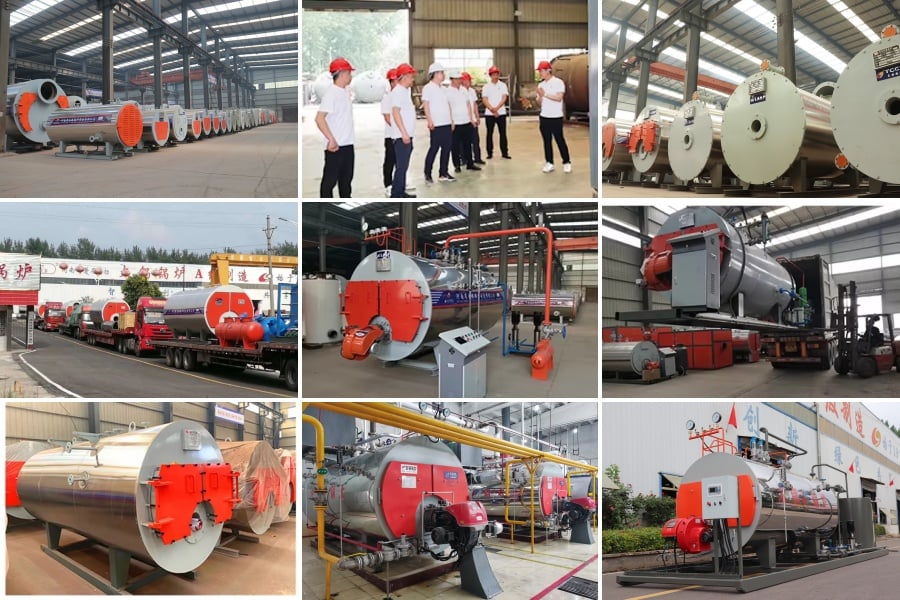

Bem-vindo à fábrica Taiguo Boiler
Área: 60,000 m²
50+
Anos de experiência
5,000+
Projetos realizados
80+
Países servidos
CE ASME
Certificação de qualidade
Aplicações industriais
Caldeira industrial convencional a vapor alimentada a óleo
As nossas caldeiras a vapor WNS a gás e a óleo satisfazem as necessidades de vapor de vários ramos da indústria, fornecendo sistemas de vapor à medida, tais como:
Fábrica têxtil e tinturaria
Vapor: para processos de estampagem, tingimento e secagem
Alimentação e bebidas
Vapor: esterilização, cozedura, evaporação.

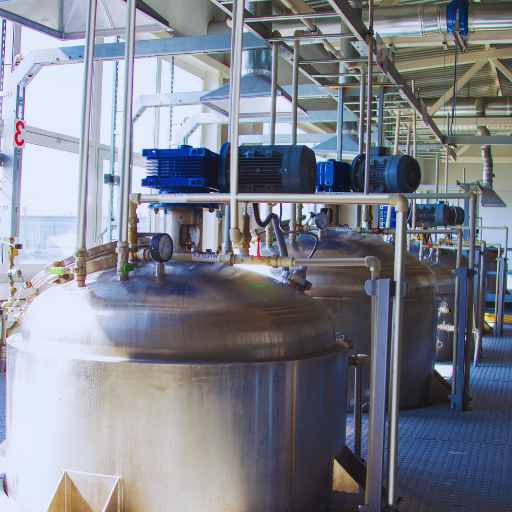

Indústria farmacêutica
Vapor limpo para produção e esterilização
Indústria química
Aquecimento de processos, recipientes de reação
Fábrica de vestuário
Processos de prensagem, passagem a ferro e acabamento
Papel e impressão
Processamento da pasta, secagem do papel
Hotel e hospital
Lavandaria, AVAC, fornecimento de água quente
Borracha e plásticos
Vulcanização, fabrico de moldes, cura
Perguntas frequentes sobre a caldeira a vapor WNS a gasóleo e gás
Respostas profissionais e fiáveis às suas questões técnicas e operacionais.
Uma caldeira a vapor da série WNS alimentada a gás é uma caldeira horizontal pirotubular concebida para gerar vapor através da combustão de gás ou óleo. Utiliza uma configuração de três passagens com câmara traseira húmida e um forno corrugado para melhorar eficazmente a transferência de calor e reduzir a temperatura dos gases de combustão.
As caldeiras a vapor WNS alimentadas a gás são especificamente afinadas para gás natural e equipadas com queimadores compatíveis, enquanto as séries a gasóleo ou a gasóleo e gás possuem queimadores para gasóleo ou fuelóleo pesado. As unidades alimentadas a gás proporcionam geralmente uma combustão mais limpa e emissões mais baixas.
Sim, a maioria das unidades WNS pode ser fabricada como sistema bicombustível. Com o queimador adequado e um sistema de controlo PLC, a caldeira pode alternar entre gasóleo e gás natural consoante a disponibilidade de combustível do cliente.
A manutenção regular consiste na limpeza das passagens dos gases de combustão e dos tubos de fumo para evitar a acumulação de fuligem. Inclui também a inspeção do queimador para garantir a relação ar-combustível correta e um rendimento térmico máximo de até 98%.
Sim, a conceção horizontal pirotubular WNS é amplamente utilizada nas indústrias têxtil e de transformação da madeira para tingimento, secagem e aquecimento. As dimensões compactas e a elevada eficiência tornam esta caldeira uma escolha ideal para estes ambientes de produção.
Nas conceções com câmara traseira húmida, a câmara de inversão fica no interior da água da caldeira, o que melhora significativamente a estanqueidade, elimina a manutenção intensiva do material refratário e minimiza a perda de calor para proporcionar um melhor desempenho global.
O equipamento inclui automatização integral por PLC com 13 níveis de interbloqueios de segurança, incluindo controlos do nível de água, sensores de pressão, deteção de chama e válvulas automáticas de paragem de emergência, para cumprir as normas ASME e CE.
A capacidade é calculada com base no consumo de vapor do processo. Prestamos consultoria profissional gratuita de dimensionamento para ajudar a determinar a tonelagem exata necessária para os requisitos de produção.
