Desde linhas de secagem de cereais até túneis de termofixação têxtil, os fornos industriais de ar quente da Taiguo fornecem ar aquecido limpo e com temperatura regulada nos ambientes de processo mais exigentes. Duas famílias de produtos — LRF alimentada a biomassa e WRF alimentada a gás/óleo — disponibilizam potências de 0.12 MW a 1.4 MW para indústrias de todo o mundo.
Desde 1976
50 anos de excelência em aquecimento industrial
100+
Países abrangidos
0.12–1.4 MW
Gama de potências
ISO / ASME / CE
Fabricante com tripla certificação
Conhecimento industrial
O que é um forno industrial de ar quente?
Um forno industrial de ar quente é um sistema industrial de geração de calor que utiliza um combustível — biomassa, carvão, gás natural ou gasóleo — para produzir um fluxo controlado de ar aquecido destinado a processos industriais. Ao contrário de uma caldeira a vapor, que utiliza água como meio de transferência de calor, os fornos industriais de ar quente utilizam o próprio ar, sendo assim mais adequados para diversos processos de secagem, cura e processamento térmico direto. Os geradores industriais de ar quente funcionam com temperaturas de saída de aproximadamente 120 °C a 300 °C e potências de 0.12 MW a 1.4 MW.
Uma das principais vantagens de um forno industrial de ar quente face a um sistema térmico a vapor reside na sua relativa simplicidade. Os fornos industriais de ar quente não exigem programas de tratamento da água da caldeira, redes de tubagem para retorno de condensados, purgadores de vapor ou medidas contra golpes de aríete. Para processos que exigem calor seco em vez de calor latente, os geradores de ar quente constituem uma solução mais direta e económica.
São precisamente estas vantagens nos processos industriais que, nos últimos vinte anos, levaram operadores de secadores de cereais, fabricantes de têxteis e produtores de materiais de construção a escolher sistemas de aquecimento por ar forçado.
Forno industrial de ar quente ou caldeira a vapor: principais diferenças
Quando o processo exige temperaturas de saída de 200 °C a 300 °C e caudais de ar de milhares de m³/h, é indispensável uma fonte de potência térmica como um forno industrial de ar quente.
Forno industrial de ar quente
A comparação aplica-se quando se pretende combinar os efeitos da combustão com um elevado caudal de ar: o forno industrial de ar quente associa a fonte de potência térmica a um ventilador de grande capacidade, que encaminha o ar aquecido precisamente para o ponto onde o processo o utiliza. Quando o processo exige temperaturas de saída de 200 °C a 300 °C e caudais de ar de milhares de m³/h, é indispensável uma fonte de potência térmica como um forno industrial de ar quente.
VS
Bombas de calor e aquecedores de ar
As bombas de calor, os sistemas de recirculação de ar fresco e os aquecedores de ar, quando utilizados como fontes de aquecimento a baixa temperatura fora do ciclo, aproveitam eficazmente a energia térmica existente e transferem-na para um novo ambiente de trabalho. Embora um aparelho de ar condicionado ou uma bomba de calor consiga recircular o ar ambiente a temperaturas intermédias, o respetivo caudal e capacidade de fornecimento de calor não correspondem às exigências das linhas de secagem industrial. Nestas tarefas, o forno industrial de ar quente assume a função — combinando uma fonte de elevada potência com um ventilador de grandes dimensões para encaminhar enormes quantidades de ar aquecido precisamente para onde são necessárias.
Geradores de ar quente de combustão direta ou indireta
A escolha entre combustão direta e indireta depende da sensibilidade do produto à contaminação, do rendimento pretendido e do quadro regulamentar aplicável.
Combustão direta
Geradores de ar quente de combustão direta
Os geradores de ar quente de combustão direta misturam os produtos da combustão com o ar do processo. Esta abordagem proporciona o maior rendimento térmico, uma vez que não existe qualquer barreira a separar ambos, mas também pode introduzir na atmosfera poluentes da combustão, como partículas finas, CO₂ e vestígios de NOx.
Para determinadas tarefas de processamento de materiais — como a rotação de agregados asfálticos ou o tratamento de outros minerais —, os modelos de combustão direta são simplesmente os mais adequados.
Combustão indireta
Geradores de ar quente de combustão indireta
Os geradores de ar quente de combustão indireta ligam o conjunto de combustão a um permutador de calor isolado do lado do ar limpo. Tanto a série LRF como a série WRF da Taiguo utilizam uma forma de combustão indireta com um depósito interior que isola o ar aquecido dos gases de combustão.
Estes equipamentos são essenciais nos setores do processamento alimentar, farmacêutico e têxtil, nos quais os produtos têm de permanecer isentos de contaminação. A contrapartida desta configuração é uma redução moderada do rendimento — talvez 3–5 pontos — resultante da diferença de temperatura necessária para transferir calor através das paredes do permutador.
Com base na nossa experiência, essa pequena vantagem de ineficiência traduz-se em níveis de rejeição significativamente inferiores e num processo regulamentar menos complexo.
Os geradores de ar quente de combustão indireta das séries LRF e WRF da Taiguo utilizam um sistema de isolamento com depósito interior para separar completamente o ar de processo aquecido dos gases de combustão — fornecendo ar limpo e sem contaminantes à linha de produção, enquanto mantêm o rendimento térmico a uma diferença de 3–5 pontos face aos sistemas de combustão direta.
Princípio de funcionamento
Como funciona um forno industrial de ar quente?
1Processo de combustão e transferência de calor
Todos os fornos industriais de ar quente funcionam segundo o mesmo ciclo básico: o combustível é queimado, o calor é absorvido e depois transferido para o ar limpo. No forno industrial a biomassa LRF da Taiguo, o combustível sólido — estilha de madeira, péletes, casca de arroz, etc. ou carvão — é introduzido na câmara de combustão, onde arde sobre uma grelha fixa. Os gases de combustão quentes produzidos sobem depois através de um permutador de calor de duas passagens. No interior dos tubos do permutador de calor, as ranhuras helicoidais de entradas múltiplas e a turbulência promovem um escoamento turbulento e rotativo dos gases de combustão, maximizando o tempo de permanência junto das superfícies de transferência de calor.
É esta turbulência, enquanto elemento técnico fundamental, que aumenta o rendimento térmico deste forno industrial de apenas 70% nos modelos menores, desde o LRF-10 até ao LRF-40, para 75% no LRF-60 e nos modelos superiores. Este aumento do rendimento térmico deve-se simplesmente à maior área de superfície e ao espaço adicional para transferência de energia — estes módulos maiores prescindem de uma segunda passagem no percurso dos gases de combustão para disponibilizarem uma superfície de permuta térmica superior.
Lado do ar limpo — transferência indireta de calor
No lado do ar limpo, o ventilador impulsiona ar ambiente limpo sobre o exterior das superfícies do permutador de calor. Este calor ambiente é transferido para o ar por condução e convecção até este atingir a temperatura de saída pretendida, entre 200–300 °C. Como os circuitos de ar e dos gases de combustão estão separados pela parede do depósito interior, o ar aquecido é descarregado limpo e sem contaminação. Isto permite insuflar ar a alta temperatura diretamente sobre carnes, pós farmacêuticos ou tecidos, sem qualquer tipo de filtragem.
Série LRF — biomassa
Combustão de combustível sólido
O LRF utiliza combustível sólido sobre uma grelha fixa. Os gases de combustão quentes atravessam um permutador de calor de duas passagens com tubos de ranhuras helicoidais de entradas múltiplas, maximizando o tempo de permanência e a transferência de calor.
Arranque: 30–45 min
Série WRF — gás / óleo
Queimador de pulverização com atomização
A série WRF utiliza o mesmo princípio de transferência indireta de calor, mas recorre a um queimador que pulveriza gasóleo atomizado ou gás natural para a combustão. O queimador permite uma combustão completa com baixos níveis de NOx, e o permutador de calor multicamada com ranhuras helicoidais transfere a energia térmica para o ar de processo limpo de forma muito semelhante à série LRF.
Como o queimador a gás e óleo pode acender em segundos, o WRF consegue entrar em funcionamento 15–30 minutos mais depressa — normalmente em 10–15 min, enquanto um forno industrial a biomassa típico demora 30–45 min a aquecer.
Arranque: 10–15 min
2Sistemas de controlo da temperatura e segurança
A regulação da temperatura é o aspeto em que os gaseificadores contemporâneos de ar quente diferem dos modelos anteriores. As unidades da gama WRF integram um controlador avançado com ecrã LCD, que permite ao operador definir uma temperatura de saída constante entre 120 °C e 300 °C. O controlo é efetuado através de um variador de velocidade do ventilador, que regula a quantidade de ar fornecida para manter uma temperatura estável, independentemente das oscilações da carga térmica ou das condições ambientais.
O controlador também gere o modo de funcionamento em duas etapas da sequência de combustão do queimador — chama baixa no arranque e com cargas reduzidas, e chama alta na capacidade máxima, minimizando o consumo de gás sob cargas parciais.
Controlador LCD
Valor de referência de 120–300 °C com indicação em tempo real
Ventilador de velocidade variável
Modulação automática do caudal de ar para uma saída estável
Combustão em duas etapas
Chama baixa / chama alta para economizar combustível
Proteção contra sobretemperatura
A proteção contra sobretemperatura é comum e de série nas gamas LRF e WRF; se a temperatura de saída ultrapassar o valor de referência numa determinada margem, o sistema de controlo reduz a quantidade de combustível introduzida no forno industrial (ou desliga completamente o queimador num modelo alimentado a gás ou óleo) e aumenta a velocidade do ventilador para expulsar o excesso de calor pela saída de exaustão.
Os alarmes de avaria configuráveis pelo operador notificam situações como extinção da chama, sobrecarga do motor do ventilador ou temperatura elevada na chaminé.
Estes sistemas de proteção contra sobretemperatura não são meramente opcionais — estão integrados em todos os fornos industriais, pois um aumento térmico descontrolado num secador industrial pode esmagar o produto, destruir o forno industrial e danificar as instalações.
Nota do engenheiro
Observamos muitas instalações industriais a operar o forno industrial de ar quente à temperatura máxima quando o processo necessita apenas de 80% da potência nominal. O funcionamento com carga parcial e um controlador corretamente afinado permite poupar 10–12% de combustível, em comparação com os ciclos de ligar e desligar o forno industrial à potência máxima. Se o controlador WRF permitir modular a potência do queimador, essa função deve ser utilizada — a poupança de combustível acumula-se durante um ano completo de produção.
Séries de produtos
Tipos de fornos industriais de ar quente
A Taiguo desenvolveu duas séries de geradores industriais de ar quente concebidas para funcionar de forma otimizada com combustíveis alternativos, diferentes requisitos de arranque e várias aplicações. Ambas as séries fornecem ar aquecido limpo através de combustão indireta e utilizam secções de transferência de calor com uma construção semelhante de múltiplas passagens.
Série LRF
Biomassa / carvão
Série LRF — forno industrial de ar quente a biomassa
200–300 °CTemperatura de saída
0.12–1.4 MWPotência
70–75%Rendimento
Até 12,370 Nm³/hCaudal de ar
Transferência de calor de duas passagens e estrutura de turbulência com ranhuras helicoidais de entradas múltiplas. Isolamento de elevado rendimento, espaço de instalação reduzido e vida útil inalterada. Separação completa entre os gases de combustão e o ar de combustão.
Série WRF
Gás natural / gasóleo
Série WRF — forno industrial de ar quente alimentado a óleo e gás
120–300 °CTemperatura de saída
Gás / gasóleoTipos de combustível
10–15 minArranque
Baixos níveis de NOxEmissões
Utiliza ar como fluido térmico em circulação forçada. Transferência de calor multicamada com ranhuras helicoidais e tecnologia de turbulência. Estrutura integrada com depósito para fornecer ar aquecido limpo. Controlador inteligente com indicação da temperatura em ecrã LCD, ventilador de velocidade continuamente variável, proteção contra sobretemperatura e alarmes de avaria. Aço de alta tecnologia resistente ao calor.

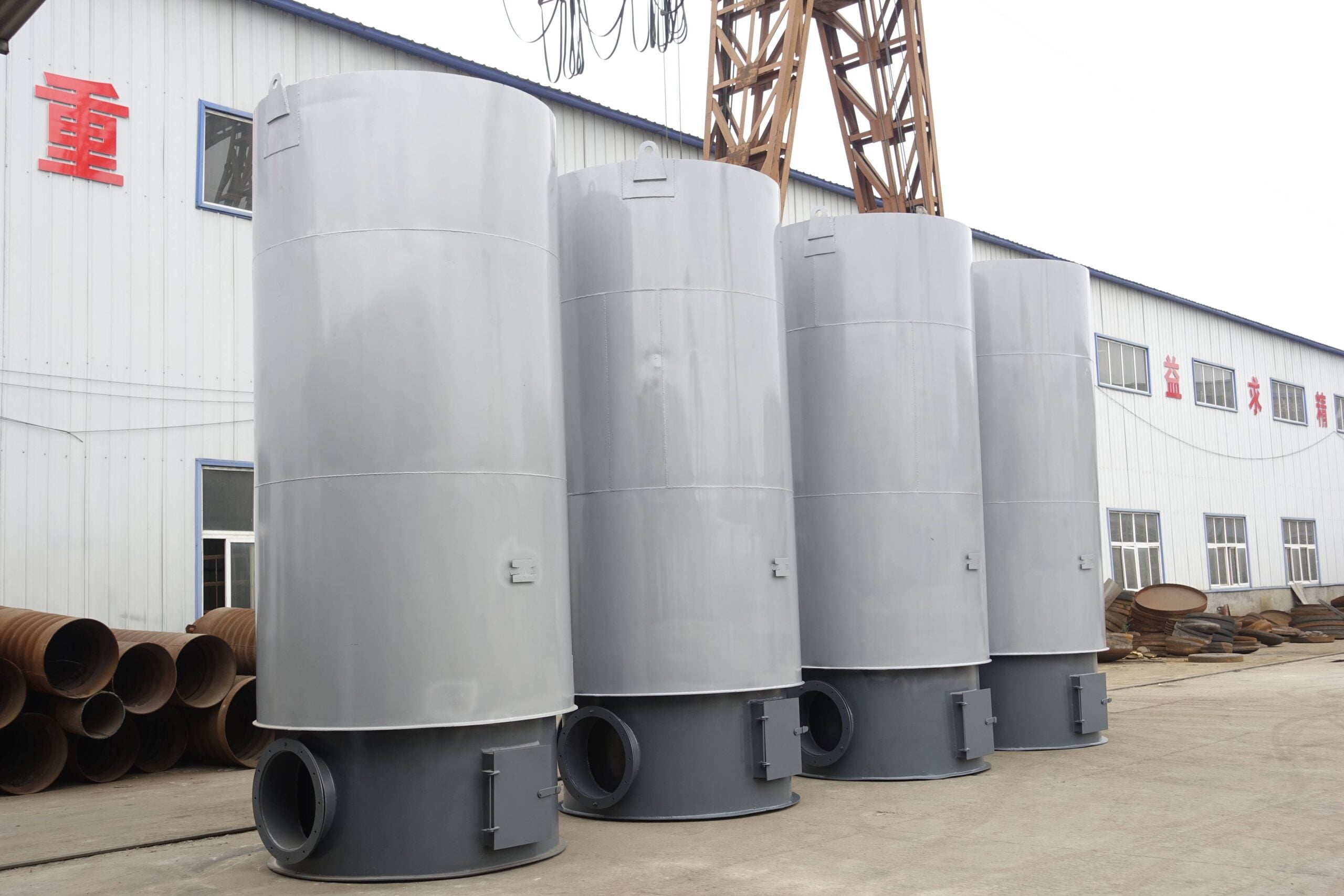

Série LRF — forno industrial de ar quente a biomassa
A série LRF foi concebida para instalações industriais com matérias-primas de biomassa disponíveis localmente — desde serradura, casca de arroz, estilha de madeira e péletes de palha até carvão. O sistema de transferência de calor de duas passagens, com um desenho de turbulência por ranhuras helicoidais, capta a quantidade máxima possível de energia térmica dos gases de combustão antes de estes saírem pela chaminé. Isto proporciona um rendimento térmico de 70% nos modelos menores (LRF-10 a LRF-40) e de 75% no LRF-60 e superiores, devido ao maior volume da câmara de combustão, que prolonga o percurso dos gases de combustão.
Outro ponto forte do LRF é a simplicidade mecânica. Não possui um sistema sofisticado de gestão do queimador, um conjunto de alimentação de gás com válvulas de corte de segurança, nem bicos de atomização que exijam cuidados. O único componente móvel no lado do ar é o motor do ventilador. Isto resulta em custos de funcionamento e manutenção muito reduzidos e numa elevada disponibilidade, algo importante quando o LRF funciona mais de 6,000 horas por ano.
Informação prática
Os fornos industriais a biomassa necessitam de uma cadeia de abastecimento de combustível fiável. Se o teor de humidade da matéria-prima de biomassa local for irregular, o rendimento térmico pode variar 5–8%. Recomendamos que a fonte de combustível seja testada com 3–4 níveis de humidade diferentes durante o comissionamento, para que os operadores saibam o que esperar em cada estação do ano.

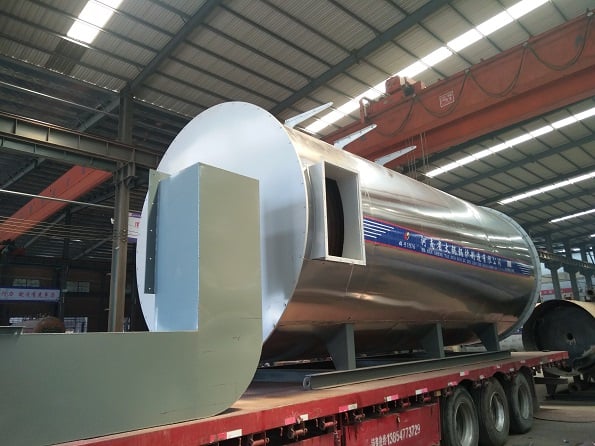

Série WRF — forno industrial de ar quente alimentado a óleo e gás
A série WRF utiliza gás natural ou, quando disponível em locais remotos, biogás como combustível, produzindo ar quente limpo por tiragem forçada. As duas etapas de combustão — chama baixa no arranque e com carga ligeira, e chama alta com carga de 100% — permitem um consumo de combustível mais eficiente durante o funcionamento com carga parcial. O sistema de controlo, equipado com ecrã LCD, fornece aos operadores dados imediatos sobre a temperatura de saída, a temperatura dos gases de combustão, o estado do queimador e as avarias. Um controlador inteligente ajusta automaticamente o ventilador de velocidade variável para manter o ar de processo a uma temperatura constante, independentemente das variações das condições a montante.
Se a instalação industrial exigir um arranque rápido ou funcionar por lotes, com ciclos periódicos de ligar/desligar, o WRF é mais adequado. Enquanto um forno industrial a gás pode atingir a temperatura de funcionamento em 10–15 minutos, um forno industrial a biomassa demora 30–45 minutos a formar a camada de combustível e a aquecer o processo de combustão. O WRF apresenta dimensões mais compactas, sem silo de armazenamento de combustível nem sistema de alimentação mecânica. A incorporação de uma ligação à rede de gás natural simplifica a instalação da máquina.
Mais adequado para
Processos por lotes com ciclos periódicos de ligar/desligar, instalações industriais que exigem um arranque rápido (10–15 min), unidades sem infraestruturas para armazenamento de biomassa e aplicações em que a ocupação reduzida e as baixas emissões são prioritárias.
Tabela comparativa entre LRF e WRF
| Parâmetro | LRF (biomassa) | WRF (gás / óleo) |
|---|---|---|
| Combustível | Biomassa, carvão | Gás natural, gasóleo |
| Temperatura de saída | 200–300 °C | 120–300 °C |
| Tempo de arranque | 30–45 minutos | 10–15 minutos |
| Rendimento térmico | 70–75% | Elevado (combustão a gás) |
| Emissões | Partículas + CO₂ | Baixos níveis de NOx, partículas mínimas |
| Custo do combustível | Inferior (biomassa) | Superior (gás/gasóleo) |
| Manutenção | Remoção de cinzas, inspeção da grelha | Bico do queimador, conjunto de alimentação de gás |
| Mais adequado para | Funcionamento contínuo 24/7 | Processos por lotes, ciclos rápidos |
| Espaço ocupado | Maior (necessita de armazenamento de combustível) | Compacto |
| Limpeza do ar | Limpo (combustão indireta) | Limpo (combustão indireta) |
Indústrias e aplicações
Indústrias e aplicações
Processamento alimentar e secagem agrícola
A secagem agrícola é o maior setor de aplicação de geradores de ar quente em todo o mundo. As instalações de processamento de cereais utilizam fornos industriais de ar quente para reduzir os elevados níveis de humidade do arroz, trigo, milho e soja após a colheita (18–25%) até um nível seguro para comercialização (12–14%). O processamento de folhas de chá exige um regime de secagem preciso para obter uma progressão uniforme e completa da oxidação e desidratação. As unidades de desidratação de fruta e legumes utilizam ar quente para produzir manga seca, chips de maçã e granulado de tomate.
Graças ao sistema de combustão indireta, o ar aquecido não contém subprodutos da combustão e é adequado ao fabrico de produtos para consumo. O isolamento e a separação da câmara de combustão tornam o gerador de ar quente de combustão indireta num equipamento de vanguarda para o processo de fabrico alimentar.
18–25% → 12–14%
Oxidação do chá
Desidratação de fruta
Fabrico têxtil e químico
Os fornos industriais de ar quente são necessários para a secagem e termofixação dos tecidos nas unidades de fabrico têxtil. A fixação das fibras de tecidos sintéticos a 180–220 °C evita o encolhimento e a deformação posteriores à lavagem final. O ar quente também é utilizado em instalações de fabrico de produtos químicos para secar produtos químicos, aquecer tabuleiros de revestimento e ativadores de alimentação, e remover vapores de solventes.
Nas indústrias químicas, o forno industrial a gás WRF é preferido devido ao intervalo de temperatura flexível (120–300 °C) e à resposta imediata, características adequadas aos processos químicos por lotes. A vulcanização e a reticulação de produtos de borracha também dependem de um fluxo constante de ar quente a temperaturas específicas.
Fixação a 180–220 °C
Vulcanização
Série WRF recomendada

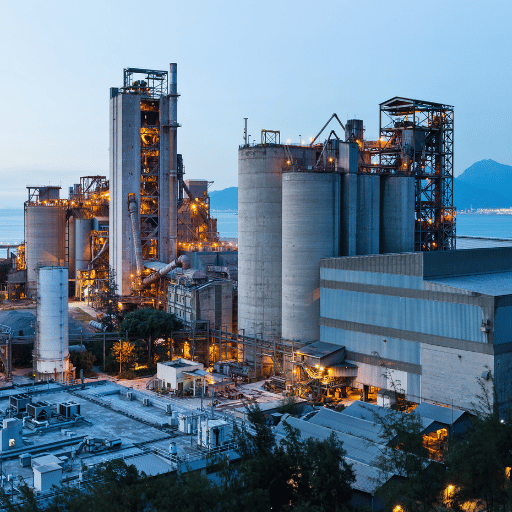

Materiais de construção e construção civil
Os fornos industriais de ar quente permitem acelerar os tempos de cura no fabrico de materiais de construção. Os fabricantes de tijolos e telhas utilizam secadores de túnel alimentados com ar quente. Nas centrais de produção de asfalto, os agregados são aquecidos e secos antes de serem misturados com betume quente. O processo de fabrico de placas de gesso utiliza grandes volumes de ar quente durante toda a fase de secagem das placas.
Na indústria dos materiais de construção, a disponibilidade abundante de resíduos e subprodutos de madeira leva frequentemente à escolha do forno industrial a biomassa LRF.
Secagem de tijolos e telhas
Agregados asfálticos
Placas de gesso
Série LRF recomendada
Indústria farmacêutica e embalagem
Os produtores farmacêuticos utilizam fornos industriais de ar quente para a secagem em leito fluidizado de medicamentos granulados, o revestimento de comprimidos em tambores perfurados e os túneis de esterilização de ampolas e frascos de vidro. As operações industriais de embalagem utilizam ar quente para a aplicação de película retrátil, etiquetas e adesivos em caixas de embalagem.
Estes processos exigem o ar mais limpo à potência máxima e o melhor controlo rigoroso da temperatura. O forno industrial de ar quente WRF, com o seu controlo avançado e acionamentos de velocidade variável do ventilador, satisfaz a necessidade das instalações farmacêuticas de obter a máxima repetibilidade do procedimento e a máxima integridade de fabrico. Num ambiente farmacêutico, um desvio de 2–3 °C na temperatura do ar faz toda a diferença.
Precisão de ±2–3 °C
Secagem em leito fluidizado
Película retrátil
Série WRF recomendada
Não sabe qual o forno industrial de ar quente adequado à sua indústria?
Fale com os nossos engenheiros e recomendaremos uma unidade de processo corretamente dimensionada de acordo com a temperatura de processo e o caudal de ar necessários, bem como o combustível disponível.
Especificações
Especificações técnicas
Especificações do forno industrial de ar quente a biomassa LRF
| Modelo | Temperatura de saída (°C) | Aquecimento (MW) | Caudal de ar (Nm³/h) | Rendimento (%) | Diâmetro (mm) | Altura (mm) |
|---|---|---|---|---|---|---|
| LRF-10 | 200-300 | 0.12 | 2,198–3,297 | 70 | 1,220 | 2,450 |
| LRF-20 | 200-300 | 0.24 | 3,572–3,847 | 70 | 1,500 | 2,740 |
| LRF-30 | 200-300 | 0.35 | 3,912–5,447 | 70 | 1,750 | 3,500 |
| LRF-40 | 200-300 | 0.47 | 6,445–7,513 | 70 | 1,840 | 3,790 |
| LRF-60 | 200-300 | 0.70 | 6,786–7,532 | 75 | 1,850 | 4,350 |
| LRF-80 | 200-300 | 0.93 | 7,813–8,685 | 75 | 2,100 | 6,395 |
| LRF-100 | 200-300 | 1.17 | 8,867–9,984 | 75 | 2,340 | 6,400 |
| LRF-120 | 200-300 | 1.40 | 10,556–12,370 | 75 | 2,500 | 6,800 |
Sugestão de seleção
Na prática, um LRF-60 satisfaz a maioria das operações de secagem de cereais de média escala. A passagem para o LRF-80 só se justifica quando o caudal de produção ultrapassa 15 toneladas por hora. O sobredimensionamento do forno industrial implica o funcionamento a carga parcial, o que desperdiça combustível e acelera a acumulação de fuligem nas superfícies do permutador de calor.
Parâmetros principais do forno industrial de ar quente WRF a gasóleo/gás
Tipos de combustível
Gás natural / gasóleo
Intervalo de temperatura de saída
120–300 °C
Regulação da temperatura
Regulação contínua
Permutador de calor
Ranhura helicoidal multicamada
Tipo de queimador
Duas etapas (fogo baixo/alto)
Emissões
Baixas emissões de NOx
Controlador
LCD inteligente + alarmes
Segurança
Proteção contra sobretemperatura + alarmes de avaria
A flexibilidade de combustível também é assegurada no permutador de calor WRF, uma vez que o mesmo conjunto do queimador pode ser equipado com um bico para gás natural ou gasóleo. A conversão no local demora 15 minutos. Numa instalação que disponha de redes de abastecimento de gás natural e gasóleo, a opção bicombustível integrada assegura um funcionamento ininterrupto, independentemente das condições da «outra» fonte de combustível.
A construção com aços avançados resistentes ao calor na câmara de combustão e na parede interior do permutador de calor prolonga a vida útil, mesmo nas aplicações com temperaturas mais elevadas.
Casos de estudo
Casos de estudo
Sistema de secagem a biomassa para uma unidade de processamento de cereais — poupança de energia de 35%
Localização: região central da Tailândia | Aplicação: secagem de arroz em casca, capacidade de 12 toneladas/hora
35%
Poupança de energia
$85K → $12K
Custo anual de combustível
5,800 h
Funcionamento no ano 1
12 t/h
Caudal de produção constante
O desafio
Esta unidade de processamento de arroz utilizava um aquecedor alimentado a gasóleo, que funcionava com uma temperatura de saída do ventilador de aproximadamente 280 °C. As despesas anuais com gasóleo ultrapassavam $85,000 e o equipamento afetava significativamente o balanço da empresa. A unidade estava rodeada por fábricas de descasque de arroz que não dispunham de qualquer solução tecnológica para o excedente de casca de arroz.
A nossa solução — instalação

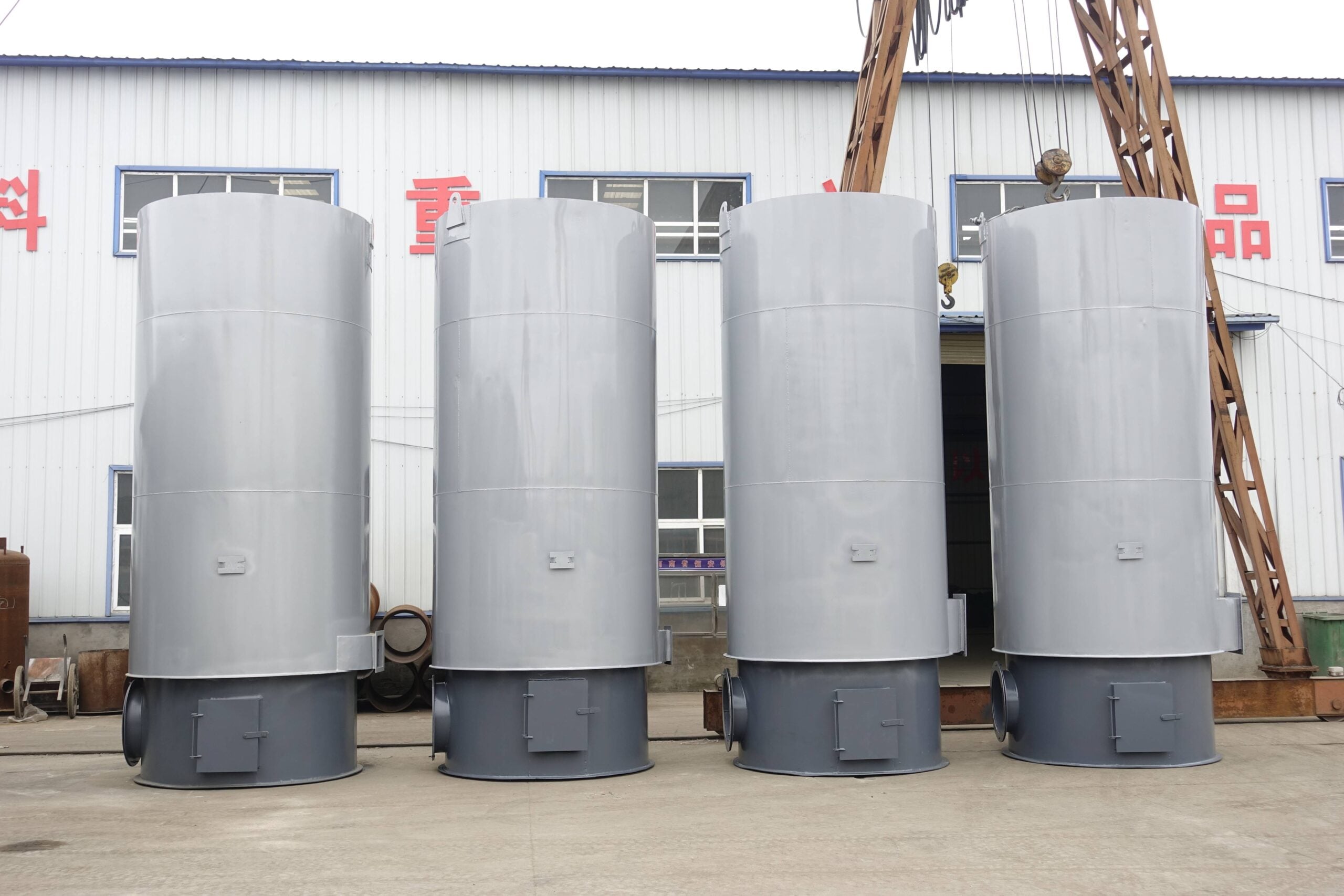

Foi instalado um Taiguo LRF-60 com uma potência nominal de 0,70 MW, alimentado com casca de arroz fornecida gratuitamente à fábrica por uma unidade próxima. A nossa unidade a biomassa alimenta um secador de coluna de fluxo contínuo através de uma conduta com isolamento, com 14 m de comprimento. Os cálculos do caudal de ar indicaram que a unidade teria de fornecer 7,200 Nm³/h a 240 °C, um valor dentro do intervalo nominal de 6,786–7,532 Nm³/h do LRF-60.
Resultados medidos
Ao fim de um ano, regressámos para registar os seguintes valores. Os custos de combustível diminuíram de $85,000/ano (gasóleo) para menos de $12,000/ano (manuseamento da casca de arroz e mão de obra), o que correspondeu a uma redução de 35% nos custos energéticos globais do processo de secagem depois de incluídos no cálculo os custos adicionais de mão de obra. A redução do teor de humidade de 24% para 14% manteve-se estável a 12 toneladas/hora. O tempo de funcionamento acumulado atingiu 5,800 h (1.º ano), com uma limpeza programada do permutador de calor e inspeção da grelha de cinzas.
Nota operacional
O teor de humidade da casca de arroz variou entre 8% na estação seca e 14% nos meses chuvosos. Observámos que o rendimento térmico diminuiu de 75% para cerca de 71% durante a estação húmida. Os operadores aprenderam a misturar casca armazenada com matéria-prima fresca para obter uma combustão mais estável — uma prática de preparação de lotes por massa que manteve a temperatura próxima do valor de referência (+/- 5 °C).
Solução de ar quente alimentada a gás para produção têxtil — retorno do investimento em 8 meses
Localização: Faisalabad, Paquistão | Aplicação: termofixação de tecido de poliéster em ramas tensoras
4% → 0,8%
Rejeição de tecido
18%
Redução do custo de combustível
12 min
Tempo de arranque
8 meses
Prazo de retorno do investimento
O desafio
Este produtor têxtil utilizava aquecedores de ar antigos alimentados a carvão desde o início da década de 2000. Os queimadores ineficientes produziam fumo e exigiam ajustes contínuos. As oscilações de temperatura de 15–20 °C provocavam uma termofixação irregular e uma taxa de rejeição de tecido de cerca de 4%.
A nossa solução — instalação

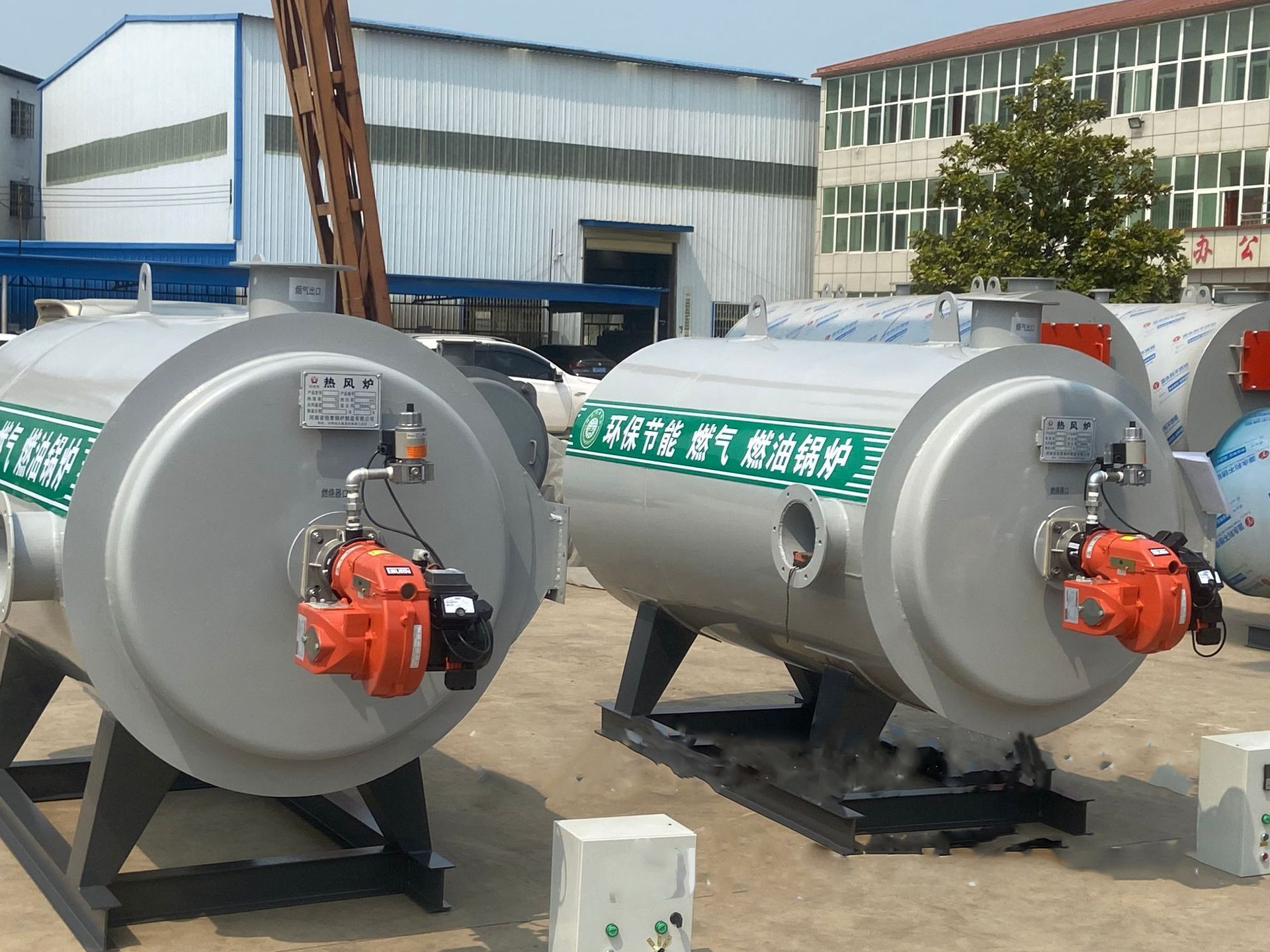

Foi instalado um forno industrial a gás da série WRF, alimentado com gás natural da rede. O respetivo controlador inteligente mantém a temperatura de entrada da rama tensora a 195 °C, com oscilações inferiores a 2 °C. O queimador de duas etapas gere as variações de carga sem ultrapassar a temperatura definida. A fábrica recircula os gases de combustão do forno industrial para pré-aquecer o ar de entrada, reduzindo o aumento de temperatura que tem de ser proporcionado pelo forno industrial.
Resultados medidos
- Taxa de rejeição de tecido: 4,0% → 0,8% (termofixação em leito fluidizado)
- Custo do gás natural por metro de tecido: 18% inferior ao do carvão
- Tempo até atingir a temperatura de funcionamento: 50 minutos (carvão) → 12 minutos (gás)
- Supressão de dois postos de operador na secção térmica (sem alimentação manual de carvão)
- Prazo total de retorno do investimento: 8 meses a partir da data de entrada em serviço
Principal conclusão
A principal conclusão deste projeto é a importância de uma temperatura constante em aplicações sensíveis ao calor. Embora os fornos industriais a carvão pudessem apresentar rendimentos comparáveis segundo os dados operacionais, a distribuição irregular da temperatura acarretava elevados custos para a fábrica devido ao tecido rejeitado.
Guia de seleção
Como escolher o gerador de ar quente adequado
| Aplicação | Série recomendada | Intervalo de temperatura | Guia de capacidade | Aspeto principal |
|---|---|---|---|---|
| Secagem de cereais (arroz, trigo, milho) | LRF (biomassa) | 200–260 °C | 0,35–1,4 MW | Funcionamento contínuo; utilização de resíduos agrícolas locais como combustível |
| Termofixação têxtil | WRF (gás) | 180–220 °C | 0,3–0,7 MW | Estabilidade da temperatura dentro de 2 °C |
| Secagem de pós químicos | WRF (gás/gasóleo) | 120–180 °C | 0,2–0,5 MW | Regulação a baixa temperatura; ar limpo obrigatório |
| Cura de betão | LRF (biomassa/carvão) | 200–280 °C | 0,47–1,4 MW | Grande volume e elevada sensibilidade aos custos; preferência por combustível de biomassa |
| Revestimento de comprimidos farmacêuticos | WRF (gás) | 120–160 °C | 0,12–0,35 MW | Controlo de precisão; documentação GMP necessária |
| Aquecimento de agregados para asfalto | LRF (carvão) | 250–300 °C | 0,7–1,4 MW | Temperatura e volume elevados; o custo do combustível é a principal preocupação |
| Desidratação de alimentos | LRF ou WRF | 150–220 °C | 0,24–0,93 MW | Aquecimento indireto obrigatório; saída de ar adequada para alimentos |
Se o processo (produtos e níveis térmicos) não corresponder a nenhuma das aplicações indicadas, contacte-nos.
Contacte-nosGarantia da qualidade
Sistema de controlo de qualidade em 8 etapas
Todos os fornos industriais de ar quente Taiguo são submetidos a oito procedimentos formais de controlo de qualidade antes de saírem da fábrica.
Inspeção das matérias-primas
As chapas de aço-carbono, a liga resistente à corrosão, o isolamento e os elétrodos de soldadura recebidos são ensaiados e cortados para preparar provetes
Conformação e calibração CNC
Peças rastreadas, dimensionadas e maquinadas segundo as especificações dos desenhos CAD
Garantia da qualidade da soldadura
Todas as soldaduras são executadas por soldadores qualificados e verificadas por inspeção radiográfica e ultrassónica, recorrendo a procedimentos e juntas qualificados
Inspeção dimensional do corpo montado
Verificação do ajustamento e da passagem dos gases antes da fresagem do isolamento
Ensaio de pressão hidrostático / pneumático
Pressurização a 1,5× a pressão de projeto, de acordo com o código aplicável (ASME / GB), e manutenção durante o período especificado sem qualquer fuga
Ensaio dos sistemas funcionais e de segurança
Sistema de controlo, ventilador, queimador (WRF), dispositivo de segurança contra sobretemperatura e alarmes submetidos a um ensaio de carga simulada
Acabamento superficial e isolamento
Superfícies exteriores revestidas com um produto resistente à corrosão; espessura do isolamento e isolamento térmico ensaiados
Inspeção final e registos
Relatórios de ensaio, relatórios de materiais, manual de funcionamento e certificados fornecidos com o equipamento
Ferramentas de engenharia para fornos industriais de ar quente
Calculadoras de precisão concebidas para dimensionar fornos industriais de ar quente, otimizar os custos de combustível e selecionar modelos.
Dimensionamento
Calculadora de dimensionamento de fornos industriais de ar quente
Obtenha recomendações precisas de modelos LRF/WRF com base na área de aplicação, na temperatura necessária, no volume de ar e na fonte de combustível.
Dimensionar o meu forno industrialAnálise de custos
Calculadora de comparação de custos de combustível
Compare os custos de aquecimento anuais e a 5 anos com biomassa, gás natural e gasóleo para encontrar o combustível mais económico para a instalação.
Comparar custosComparação
Ferramenta de comparação de modelos LRF
Selecione até 3 modelos LRF lado a lado para comparar rapidamente a potência térmica, o volume de ar, a eficiência e as dimensões.
Comparar modelosPerguntas frequentes
Perguntas frequentes
Sim – os fornos industriais de ar quente modernos estão entre os equipamentos mais utilizados em aplicações industriais. Os geradores de ar quente fornecem uma temperatura e um caudal de ar constantes para remover a humidade de diversos produtos, como cereais, madeira, têxteis, produtos químicos e materiais de construção. Para as elevadas necessidades de remoção de humidade das aplicações de secagem em grande escala, o forno industrial a biomassa da série LRF pode gerar temperaturas de saída de 200-300 °C com caudais de ar até 12,370 Nm³/h. Para processar produtos mais sensíveis, a série WRF permite regular a temperatura até 120 °C. Outros parâmetros da aplicação – por exemplo, o teor de humidade inicial do material, o teor de humidade do produto final e o caudal de produção pretendido – influenciam o tamanho e a configuração do secador mais adequado.
A vida útil de um forno industrial de ar quente com manutenção adequada é normalmente de 15 – 20 anos. Os principais fatores que influenciam a vida útil incluem a qualidade e o estado da matéria-prima utilizada como combustível, o intervalo de temperaturas de funcionamento, o calendário de manutenção e os materiais de construção (sobretudo nas áreas sujeitas a maior desgaste). As caldeiras Taiguo utilizam ligas de aço resistentes ao calor de última geração nos elementos de transferência de ar quente, como as câmaras térmicas e os tubos de transferência de calor do permutador de calor. As práticas de manutenção de rotina, como a inspeção do revestimento refratário após aproximadamente 8,000 horas de funcionamento, a calibração do queimador, a lavagem do permutador de calor e as reparações do refratário, asseguram a maior vida útil possível do forno industrial. Existem ainda questões mais específicas, como as condições ambientais (concentração de poeiras, fatores corrosivos do ambiente, etc.), que influenciam a longevidade da instalação em causa.
AFUE = eficiência anual de utilização do combustível. A AFUE é um sistema de classificação normalizado norte-americano utilizado apenas em fornos industriais residenciais a gás e equipamentos de sistemas de aquecimento. Um forno industrial de elevada eficiência, alimentado a gasóleo ou gás, com uma AFUE de 96% converte 96 cêntimos de cada unidade monetária gasta em combustível em calor útil. No entanto, a AFUE não é um sistema de classificação para fornos industriais de ar quente. Um forno industrial que funcione com os seus caudais específicos ideais apresenta uma medida de rendimento térmico baseada na relação percentual entre o calor fornecido e o calor útil à saída, normalmente expressa em percentagem. Por exemplo, o forno industrial a biomassa da série Taiguo LRF alcança um rendimento térmico de 70% – 75%. Ao comparar equipamentos residenciais de combustão de elevada eficiência, classificados pela AFUE, que inclui as perdas de ciclos sazonais, com um produto industrial de funcionamento contínuo, o cliente deve ter em conta que um forno industrial de ar quente é classificado pelo rendimento térmico. A AFUE mede diferenças fundamentais na forma como o equipamento funciona durante o respetivo ciclo de operação.
O preço de um forno industrial de ar quente é determinado pela capacidade (potência nominal), pelo tipo de combustível (variantes de modelos a biomassa e a gás), pelas normas dos materiais, pela complexidade do sistema de controlo e pelas características específicas da instalação. Os modelos a biomassa tendem a apresentar um custo proporcional de combustível inferior relativamente à potência em MW, mas podem exigir infraestruturas adicionais e mais avançadas para o manuseamento do combustível, cujo custo poderá ser compensado pelos benefícios adicionais no processo. Os custos das unidades alimentadas a gás são geralmente superiores devido ao queimador e aos respetivos controlos, mas os custos de instalação são, em regra, menos complexos. Outros fatores de custo incluem o transporte (devido ao fabrico para exportação), a chaminé e os processos de tratamento dos gases de combustão, os sistemas de armazenamento e alimentação de combustível, bem como a entrada em serviço e o arranque no local. Consulte diretamente a Taiguo Boiler para obter uma proposta específica para o processo.
Os fornos industriais de ar quente a biomassa também apresentam outras vantagens. A poupança nos custos de combustível pode ser significativa — matérias-primas de biomassa como estilha de madeira, serradura, casca de arroz e outros subprodutos agrícolas são 40-60% mais baratas por MWh do que o gás natural ou o gasóleo para o mesmo poder calorífico. A instalação terá uma pegada de carbono inferior ao utilizar biocombustível, uma vez que o carbono biogénico não contribui para a acumulação global de gases com efeito de estufa. As características de poupança de energia da série Taiguo LRF incluem isolamento de elevada eficiência e dimensões globais reduzidas; em comparação com os sistemas alimentados a gás, a configuração inclui um sistema de combustão mecanicamente simples, de baixa potência e com menos peças móveis. O principal compromisso prende-se com o manuseamento do combustível — é necessária uma cadeia de abastecimento adequada e espaço de armazenamento no local, requisitos inexistentes num sistema alimentado a gás, além de espaço adicional na propriedade para a remoção periódica das cinzas.
A escolha do gerador de ar quente depende de cinco parâmetros. (1) Temperatura de saída necessária — se for inferior a 200 °C, a gama baixa WRF é mais eficiente; se for de 200-300 °C, deve escolher-se um modelo LRF ou WRF de gama completa. (2) Caudal de ar necessário em Nm³/h — é calculado com base no caudal de produção e nas propriedades termofísicas do produto. (3) Acesso ao combustível — devem comparar-se as cadeias locais de abastecimento de biomassa com o acesso à rede de gás natural e com a possibilidade de descarga de gasóleo por camião-cisterna na propriedade. (4) O processo permite que o ar seja aquecido indiretamente por gases de combustão quentes ou exige combustão direta? (5) Qual é a duração dos ciclos do processo — a configuração mecânica simples dos equipamentos a biomassa é adequada a um funcionamento prolongado e contínuo, enquanto o arranque mais rápido torna os equipamentos alimentados a gás atrativos.
O calendário de manutenção de um forno industrial de ar quente é o seguinte: diariamente, verificar a combustão, calibrar a temperatura dos gases de combustão e calibrar a alimentação de combustível (fornos industriais a biomassa); semanalmente, verificar as correias do ventilador de extração, limpar os filtros de ar e verificar os bicos do queimador (fornos industriais a gás/gasóleo); mensalmente, remover a fuligem da superfície do permutador de calor, testar os interbloqueios de segurança e calibrar os sensores de temperatura; anualmente, inspecionar e limpar integralmente o revestimento refratário, testar os dispositivos de segurança e calibrar os controlos. Os engenheiros do setor recomendam um intervalo de manutenção de 8,000 horas para manter a maioria dos fornos industriais a funcionar de forma económica, intervenção que pode ser planeada para coincidir com a paragem anual da instalação.
