Caldeira elétrica a vapor WDR Series

Caldeira elétrica a vapor WDR Series — Gerador de vapor industrial sem emissões de um fabricante da China

A caldeira elétrica horizontal a vapor WDR Series redefine a produção industrial de vapor com um rendimento térmico de 98%+, zero emissões no local e controlo PLC totalmente automático. Concebida com tubos de aquecimento elétrico em aço inoxidável e um armário de controlo elétrico separado do corpo da caldeira, esta série de caldeiras elétricas a vapor fornece 500–6,000 kg/h de vapor saturado às indústrias de processamento alimentar, farmacêutica, têxtil e química — a preços grossistas diretos de fábrica, a partir da nossa unidade de fabrico de caldeiras de Classe A na China.

98%+
Rendimento térmico
6,000
Máx. kg/h de vapor
20,000
Horas de vida útil dos tubos
100+
Países servidos
Solicitar preço direto de fábrica
ASME U/S CE PED CCC ISO 9001 Fabrico de Classe A

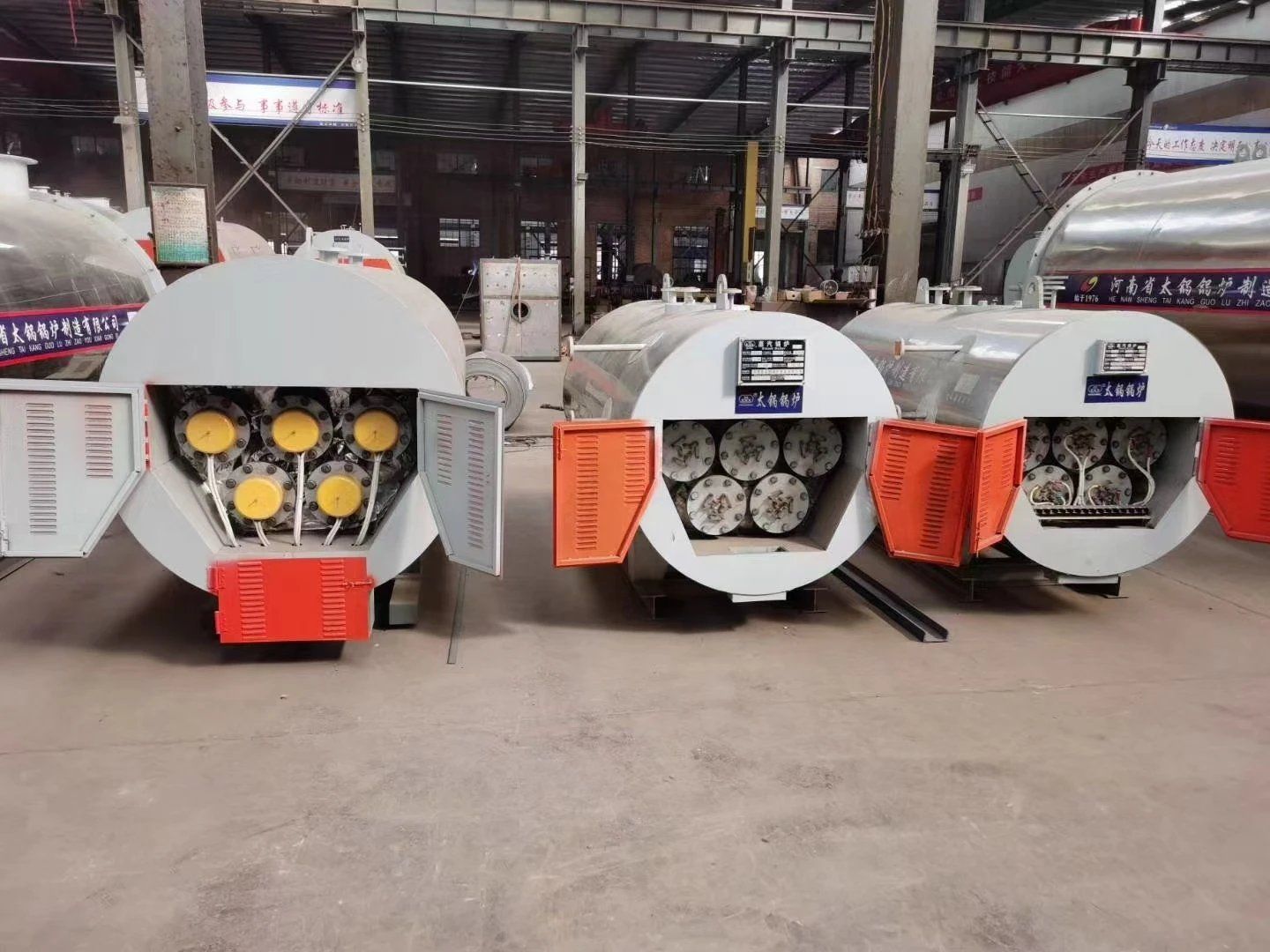

Fábrica e unidade de fabrico da Henan Taiguo Boiler Group Co Ltd para caldeiras elétricas a vapor WDR Series
Henan Taiguo Boiler — Unidade de fabrico de Classe A 01 / 05

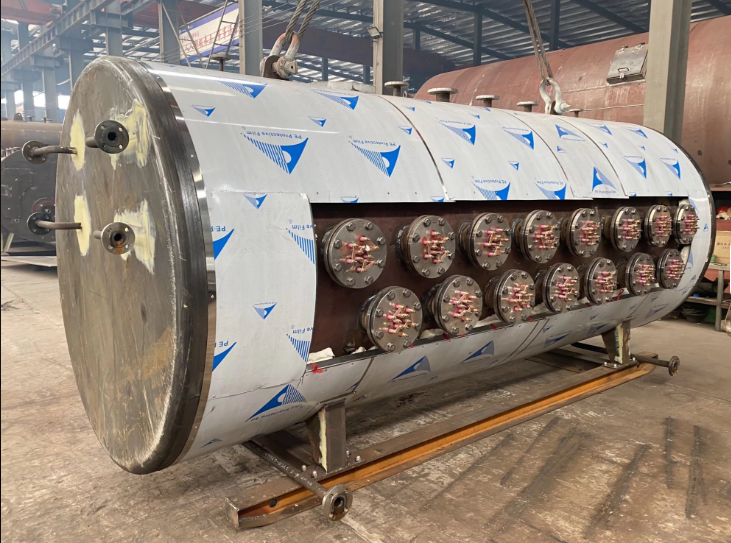

Visão geral da caldeira elétrica a vapor WDR Series com corpo em aço inoxidável e sistema de controlo PLC
WDR Series — Visão geral da caldeira elétrica a vapor 02 / 05
Vista lateral da caldeira elétrica horizontal a vapor WDR, mostrando a câmara de aquecimento e a saída de vapor
Caldeira WDR — Pormenor da estrutura horizontal 03 / 05
Caldeira elétrica a vapor WDR Series instalada numa unidade industrial com armário de controlo separado
Instalação WDR — Aplicação industrial 04 / 05
Tubos de aquecimento elétrico em aço inoxidável e componentes do recipiente sob pressão da caldeira elétrica a vapor WDR
Caldeira WDR — Engenharia e componentes 05 / 05

Galeria de produtos — WDR Series

Visão geral do produto

Caldeira elétrica a vapor WDR: Tecnologia avançada de aquecimento elétrico industrial

Concebidas para a indústria moderna, que exige a produção de vapor limpo sem a poluição resultante da combustão. Estas unidades oferecem controlo PLC de última geração, certificação ASME para caldeiras e aço inoxidável, para um desempenho ideal e uma longa vida útil.

98%+
Rendimento térmico
Zero
Emissões no local
20,000 h
Vida útil dos elementos
ASME
Várias certificações

98%+ de rendimento térmico da caldeira

O aquecimento elétrico direto não apresenta perdas pela chaminé e converte praticamente toda a energia de entrada em vapor. Com o controlo PID, poupa-se energia durante períodos de carga variável, reduzindo a produção de vapor para a ajustar e manter no nível necessário. Isto resulta em custos inferiores nas aplicações de funcionamento contínuo.

Zero emissões no local e NOx

Todos os poluentes da combustão são eliminados. Não são produzidos gases de combustão, partículas, NOx ou SOx. Isto ajuda a unidade industrial a cumprir os requisitos ambientais, contribui para o seu objetivo de emissões líquidas nulas e permite beneficiar do crédito fiscal para energia limpa ao abrigo do IRA.

Conceção com armário de controlo elétrico separado

O armário de controlo PLC está fisicamente separado da caldeira, permitindo um isolamento elétrico, uma manutenção e um diagnóstico de avarias seguros. Esta conceção assegura total autonomia operacional (arranque automático, controlo dos elementos de aquecimento, alarmes e paragem).

Configuração da caldeira elétrica horizontal a vapor

A configuração horizontal permite controlar o nível da água de forma consistente e distribuir uniformemente o calor pelos tubos de aquecimento elétrico em aço inoxidável. Uma disposição do forno industrial otimizada para poupar espaço permite que o forno mantenha a área máxima de transferência de calor, reduzindo ao mínimo o espaço ocupado na sala de caldeiras e facilitando a instalação.

Elementos de aquecimento em aço inoxidável (vida útil de 20,000 h)

Os tubos de aquecimento elétrico são produzidos em aço inoxidável de qualidade superior, com carga superficial otimizada e uma vida útil de 20,000 horas.

Certificação múltipla ASME / CE / CCC

Construída de acordo com as diretrizes do código ASME para caldeiras e recipientes sob pressão (e com os procedimentos de marcação CE e certificação CCC). Estes procedimentos estruturados segundo a ISO 9001 (Sistema de Gestão da Qualidade) regem todos os processos, desde a seleção das matérias-primas até aos ensaios hidrostáticos finais e à documentação de colocação em serviço.

Especificações técnicas

Gerador elétrico de vapor WDR Series — Tabela completa de especificações

Parâmetros técnicos completos da gama de caldeiras elétricas industriais a vapor WDR Series. Todos os modelos apresentam configuração horizontal, elementos de aquecimento em aço inoxidável, controlo automático sequencial por PLC e um armário de controlo elétrico separado do corpo da caldeira.

Parâmetro WDR0.5 WDR1 WDR1.5 WDR2 WDR3 WDR4 WDR6
Produção nominal de vapor (t/h) 0.5 1 1.5 2 3 4 6
Potência elétrica (KW) 375 750 1050 1500 2250 3000 4500
Pressão nominal (Mpa) 0.7/1.0/1.25 0.7/1.0/1.25 0.7/1.0/1.25 0.7/1.0/1.25 0.7/1.0/1.25 0.7/1.0/1.25 0.7/1.0/1.25
Temperatura nominal do vapor (℃) 170/184/194 170/184/194 170/184/194 170/184/194 170/184/194 170/184/194 170/184/194
Rendimento térmico (%) 99 99 99 99 99 99 99
Dimensões C×L×A (mm) 2666×1536×1566 3000×1400×1650 3500×1600×1750 4000×1700×1950 4312×2124×2242 4380×2400×2662 4908×2671×3390
Peso de referência (kg) 1263 2100 2600 3100 5450 5203 6600
NOTA: Todos os modelos WDR Series admitem opções de pressão nominal de 0.7 / 1.0 / 1.25 Mpa, com temperaturas de vapor correspondentes de 170 / 184 / 194 ℃. As especificações podem variar ligeiramente consoante a configuração. Consulte-nos para requisitos personalizados.
Desafios e soluções da indústria

Desafios comuns relacionados com caldeiras na sua unidade industrial — E como a caldeira elétrica a vapor WDR os resolve

Os compradores industriais enfrentam problemas ao adquirir caldeiras a vapor. A caldeira elétrica a vapor WDR Series foi concebida para resolver todos estes problemas através de tecnologia avançada e resultados mensuráveis.

Desafio

Pressão para cumprir os requisitos da EPA e regulamentação cada vez mais exigente sobre emissões

À medida que são aplicados os regulamentos da EPA dos Estados Unidos e os mandatos estaduais de emissões líquidas nulas, os relatórios ESG afetam as despesas operacionais e os riscos associados à utilização de caldeiras de combustão. As unidades industriais enfrentam penalizações relacionadas com emissões e danos reputacionais devido a NOx, SOx e partículas.

Solução WDR

Zero emissões no local — Conformidade regulamentar integral

A WDR Series elimina todos os NOx, SOx e partículas relacionados com a combustão. Não são necessárias chaminés nem licenças de emissão. A documentação de conformidade ambiental torna-se mais simples e a WDR Series permite beneficiar do crédito fiscal para energia limpa ao abrigo do IRA.

Desafio

Preços voláteis do gás natural e custos operacionais imprevisíveis

A volatilidade dos preços do gás torna os orçamentos imprevisíveis para as unidades industriais dependentes de caldeiras a vapor alimentadas a gás. Os custos de transporte e armazenamento e os contratos de fornecimento de combustível reduzem ainda mais a rentabilidade.

Solução WDR

98%+ de rendimento térmico + poupança com eletricidade fora das horas de ponta

O aquecimento elétrico atinge um rendimento térmico de até 98% e não apresenta perdas pela chaminé, em comparação com as caldeiras a gás, cujo rendimento é de 85-92%. O controlo da procura em tempo real otimiza os elementos de aquecimento para os ajustar à procura. A poupança com eletricidade fora das horas de ponta traduz-se em custos operacionais 30-50% inferiores. As faturas de energia tornam-se mais previsíveis, melhorando o planeamento dos fluxos de caixa.

Desafio

Desconfiança em relação aos fornecedores chineses de caldeiras — incerteza quanto à qualidade

Os clientes B2B têm de avaliar a qualidade, a validação das certificações e a assistência pós-venda. A distância, as diferenças linguísticas e os fusos horários incompatíveis originam problemas de conformidade por resolver e riscos de aquisição.

Solução WDR

Fábrica licenciada de categoria A — certificação ASME/CE — 100+ países

A Henan Taiguo é reconhecida por possuir a licença chinesa de fabrico de caldeiras de categoria A. Cada unidade WDR possui certificação e documentação ASME, CE e ISO 9001. Este facto, juntamente com um historial de 45 anos, exportações para 100+ países e o investimento num recurso de engenharia anglófono, reduz o risco de aquisição.

Desafio

Instalação complexa e integração difícil na sala das caldeiras

As caldeiras tradicionais alimentadas a combustível exigem uma chaminé, tubagens de gás, armazenamento de combustível, um sistema completo de ventilação e melhorias na segurança contra incêndios. Isto prolonga por vários meses os prazos de instalação, perturba os calendários de produção e aumenta os custos do projeto.

Solução WDR

Conceção «ligar e produzir vapor» — sem chaminé nem tubagem de gás

A WDR Series requer apenas uma ligação elétrica e abastecimento de água. Sem chaminé, sem tubagem de gás, sem armazenamento de combustível e sem melhorias de ventilação. A conceção horizontal compacta otimiza o espaçamento entre os comandos da caldeira e o quadro elétrico, reduzindo em até 40% o espaço ocupado na sala de caldeiras. As instalações e a colocação em serviço convencionais ficam concluídas em 3-5 dias.

Credenciais do fabricante

Porquê escolher o nosso fabricante chinês de caldeiras elétricas a vapor

A Henan Taiguo Boiler Products Co., Ltd. é um parceiro B2B respeitado, com muitos anos de experiência no fabrico de caldeiras.

Fornecedor fiável de caldeiras elétricas e parceiro grossista para clientes B2B de todo o mundo

Somos um fabricante de caldeiras de Classe A na China e utilizamos tecnologias de produção avançadas, incluindo corte por plasma CNC e soldadura automatizada. Isto permite-nos conciliar preços competitivos com caldeiras elétricas industriais a vapor de qualidade. É atribuída a cada projeto uma equipa de engenharia dedicada, que presta assistência desde a consulta inicial e a conceção personalizada da caldeira até à instalação, colocação em serviço e assistência pós-venda em todo o mundo.

  • Licença de fabrico de Classe A

    O escalão mais elevado da China para o fabrico de recipientes sob pressão. Inclui a produção de caldeiras complexas, como caldeiras elétricas industriais a vapor de alta pressão.

  • Certificações ASME, CE, CCC e ISO 9001

    Certificações adequadas a todos os países e projetos. É preparada documentação para cada etapa, a fim de assegurar o cumprimento dos requisitos aduaneiros e regulamentares internacionais.

  • Exportação para 100+ países

    Ampla experiência em logística e conformidade na América do Norte, Europa, Médio Oriente, Sudeste Asiático, África e América do Sul.

  • Serviço integral

    Consultoria, projetos CAD/P&ID personalizados, instalações chave na mão, colocação em serviço do PLC, formação de operadores e assistência remota para diagnóstico 24/7.

  • Preços grossistas e diretos de fábrica

    Elimine o intermediário. Os preços baseiam-se na capacidade de vapor, na tensão e nos sistemas de controlo necessários. Descontos para várias unidades.

1976
Fundada há 45 anos
e a contar.
100+
Países
abastecidos
Classe A
Licença de
fabrico
8
Sistemas integrados
de garantia da qualidade
Protocolo de inspeção QA-WDR-008

Destaques da garantia da qualidade

Os fornecedores da WDR Series são geridos, os processos são revistos e os produtos são verificados através de oito sistemas de qualidade distintos. Antes da expedição, cada unidade WDR Series é verificada quanto às normas hidrostáticas, ao isolamento, ao sequenciamento dos elementos de aquecimento, às E/S do armário de controlo e à documentação FAT/SAT.

Aplicações industriais

Aplicações da caldeira elétrica a vapor WDR

A caldeira elétrica a vapor WDR Series responde às necessidades de indústrias essenciais que exigem vapor saturado limpo, controlo preciso e elevado rendimento térmico. Enquanto caldeira elétrica horizontal a vapor, elimina as emissões e os NOx relacionados com a combustão, proporcionando proteção ambiental sem sacrificar a capacidade de vapor. Do processamento alimentar à produção farmacêutica e têxtil, esta série de caldeiras elétricas a vapor proporciona aquecimento elétrico fiável, longa vida útil e funcionamento estável.

Caldeira elétrica a vapor para processamento alimentar — vapor limpo, contaminação zero

As empresas de processamento alimentar dependem de vapor limpo para o branqueamento, a esterilização, a limpeza CIP e a embalagem, e a caldeira geradora de vapor elétrica WDR Series foi concebida para satisfazer estas necessidades críticas de higiene. Com um rendimento térmico da caldeira superior a 98% e controlo PLC totalmente automático, a caldeira elétrica mantém a pressão e a temperatura definidas, assegurando uma qualidade consistente do produto.

A conceção com o armário separado do corpo da caldeira aumenta a segurança na sala das caldeiras, enquanto os tubos de aquecimento elétrico em aço inoxidável e a construção precisa das soldaduras e flanges reduzem o risco de contaminação. O funcionamento silencioso, a ausência de poluição no local e a instalação simples aceleram a colocação em serviço e a conformidade contínua com as normas de segurança alimentar.

Aplicações
  • Branqueamento, cozedura e aquecimento de marmitas industriais com camisa de vapor
  • Pasteurização e esterilização UHT
  • Sistemas CIP (limpeza no local) e de higienização
  • Processamento em autoclave de esterilização e em autoclave
  • Secagem, desidratação e controlo da humidade
  • Etiquetagem com mangas retráteis em túnel de vapor e embalagem

Configuração recomendada

Capacidade de vapor500 – 4,000 kg/h
Pressão0.7 – 1.0 MPa
Gama de modelosWDR 0.5 – 4.0
Característica principalVapor limpo / Sem contaminação
ConformidadePreparada para HACCP / FDA / USDA
Pedir orçamento para a indústria alimentar
Acessórios da caldeira

Caldeira elétrica a vapor WDR Series — Acessórios e componentes de série

Todas as caldeiras elétricas a vapor WDR Series incluem os acessórios adequados, concebidos para proporcionar segurança, eficiência e uma longa vida útil. Cada componente é selecionado para complementar o sistema de controlo PLC e a conceção horizontal da caldeira.

Armário de controlo PLC com ecrã LCD da caldeira elétrica a vapor WDR Series

Armário de controlo elétrico

A separação entre o armário PLC e o corpo da caldeira proporciona vantagens de segurança e manutenção. A interface de ecrã tátil LCD apresenta o estado da caldeira em tempo real, incluindo a pressão do vapor, o nível da água, o estado dos elementos de aquecimento e os alarmes de avaria. O sistema totalmente automático disponibiliza, entre outras funções, o sequenciamento do arranque, a modulação do grupo de caldeiras e interbloqueios de segurança em vários níveis para proteger contra o funcionamento a seco e a sobrepressão.

Controlo PLC Ecrã LCD Armário separado

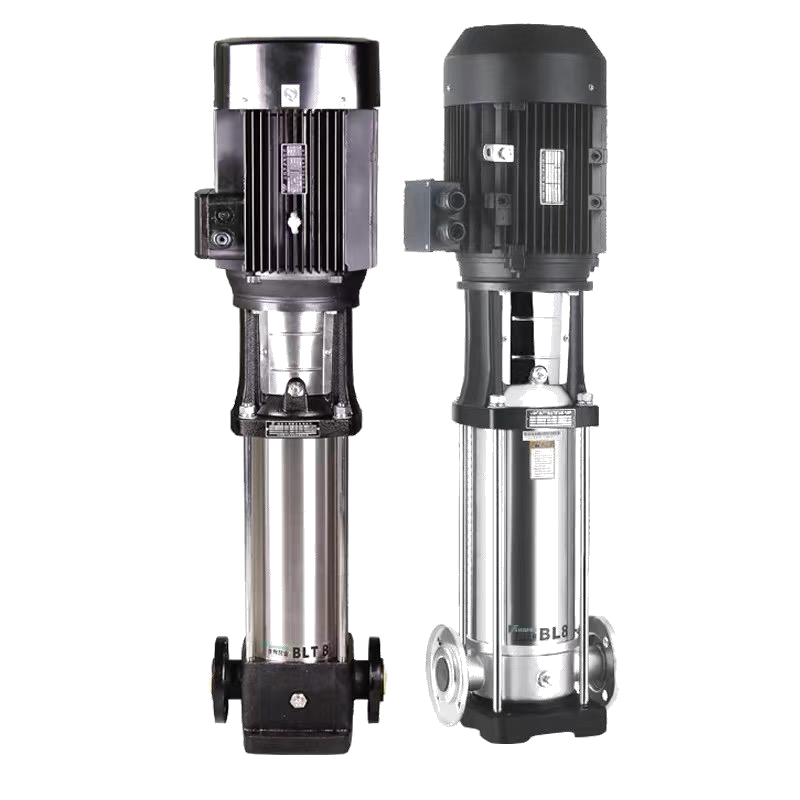

Bomba centrífuga de água de alimentação para a caldeira elétrica a vapor WDR

Bomba de água de alimentação

A bomba centrífuga de água de alimentação assegura automaticamente o nível correto de água no corpo cilíndrico da caldeira. Controlada pelo sistema PLC e por sensores de nível da água, a bomba arranca e para automaticamente em função da procura em tempo real, evitando assim níveis de água insuficientes ou excessivos. O dimensionamento da bomba de acordo com a capacidade nominal de evaporação da caldeira assegura um abastecimento eficiente de água à caldeira em condições de cargas operacionais contínuas ou transitórias.

Centrífuga Controlo automático do nível Capacidade correspondente
Válvula de segurança acionada por mola para proteção contra sobrepressão da caldeira elétrica a vapor WDR Series

Válvula de segurança

O dispositivo essencial de proteção contra sobrepressão de cada caldeira a vapor é a válvula de segurança acionada por mola, regulada de fábrica para libertar o excesso de vapor apenas se a pressão interna ultrapassar o limite nominal de funcionamento. Evitam-se assim a acumulação perigosa de pressão e uma eventual falha do recipiente. Em conclusão, todas as WDR estão equipadas com uma válvula de segurança em conformidade com a ASME e com a norma nacional para recipientes sob pressão, tornando inevitável a conformidade nos mercados de exportação.

Alívio de sobrepressão Dimensionada segundo ASME Calibrada em fábrica

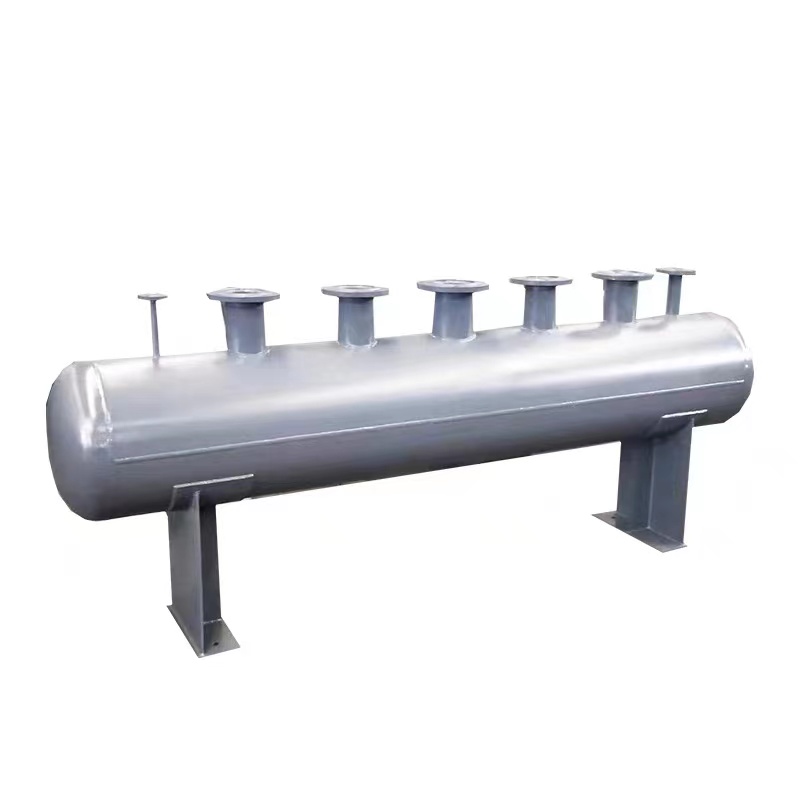

Coletor distribuidor de vapor para o sistema de caldeira elétrica WDR

Coletor de distribuição de vapor

O coletor de vapor recolhe o vapor à saída da caldeira e distribui-o uniformemente pelas diferentes linhas ou equipamentos de processamento através dos bocais de saída das derivações. Amortece as flutuações de pressão, proporciona uma separação adicional da humidade para melhorar a qualidade do vapor e permite isolar determinadas linhas de processamento para manutenção sem parar todo o sistema. Os coletores de aço são de construção soldada.

Distribuidor de vapor Várias saídas Estabilização da pressão
Manómetros industriais e válvulas de controlo para monitorização da caldeira a vapor WDR

Válvulas e manómetros

A série WDR inclui válvulas industriais e manómetros de pressão Bourdon para uma monitorização e um controlo precisos. Inclui válvulas principais de corte do vapor, válvulas de purga da caldeira, válvulas de retenção e visores de nível de água. Os manómetros de pressão e os indicadores de temperatura estão montados na parte frontal da caldeira para facilitar a leitura. Estes instrumentos permitem aos operadores visualizar em tempo real o estado de funcionamento da caldeira e contribuem para uma operação segura e em conformidade.

Manómetro de pressão Válvula de corte Visor de nível de água
Sistema automático de tratamento por descalcificação da água para prevenção de incrustações calcárias na caldeira elétrica a vapor da série WDR

Descalcificador de água

Com um descalcificador de água automático, a regeneração da resina de permuta iónica elimina os minerais responsáveis pela dureza da água, incluindo o cálcio e o magnésio. A água dura não tratada provoca a acumulação de incrustações calcárias nos elementos de aquecimento, reduzindo drasticamente o rendimento térmico e encurtando a vida útil dos tubos. Ao descalcificar a água que entra na caldeira, o sistema protege os elementos de aquecimento em aço inoxidável, reduz a necessidade de manutenção para desincrustação e prolonga a vida útil total da caldeira.

Permuta iónica Prevenção de incrustações calcárias Regeneração automática

Personalização disponível — Todos os acessórios são ajustados em fábrica ao modelo WDR Series e à respetiva capacidade de vapor. Estão disponíveis, mediante pedido, configurações personalizadas, incluindo sistemas de controlo melhorados, conjuntos de coletores para várias caldeiras e sistemas de dosagem de produtos químicos. Solicite à nossa equipa de engenharia um conjunto de acessórios adaptado à aplicação específica.

Perguntas frequentes

Perguntas frequentes (FAQs)

A caldeira elétrica a vapor da série WDR foi concebida para produzir vapor de qualidade. Equipadas com elementos de aquecimento elétricos de configuração tubular, as caldeiras utilizam um controlo inteligente com LCD para aquecer rapidamente a água, gerar vapor e manter a temperatura da água na caldeira. Os controladores precisos e o funcionamento totalmente automático minimizam o desperdício de energia, tornando-a uma solução ecológica que, nos modelos adequados, mantém uma capacidade de 1 tonelada por hora.

Tal como acontece com todos os equipamentos de aquecimento, a instalação da caldeira de água quente da série WDR deve seguir todas as orientações do fabricante. Os técnicos devem garantir que todos os componentes da caldeira de água quente estão corretamente configurados, que a cablagem dos componentes elétricos está correta e que todas as operações da caldeira se mantêm dentro dos limites prescritos durante a sua colocação em serviço. A manutenção inclui a verificação dos componentes elétricos, a inspeção dos tubos de aquecimento, a substituição de peças, os testes funcionais do controlador e do ldr e a desincrustação; este trabalho é essencial para os fabricantes dos setores do vestuário e têxtil.

As caldeiras elétricas a vapor da série WDR são as primeiras deste tipo a eliminar a combustão de combustível, a poluição e as emissões no local. O controlo inteligente otimiza o consumo de potência elétrica em função da carga necessária, resultando numa poupança global de energia. Os componentes de elevada resistência mecânica e a estrutura simples eliminam complexidades operacionais desnecessárias, melhorando a eficiência operacional e reduzindo as perdas de calor, bem como o tempo de paragem para manutenção decorrente de perdas operacionais.

Sim, a WDR Series pode ser utilizada em unidades de processamento de arroz e noutras aplicações industriais pesadas semelhantes. Graças ao elemento de aquecimento tubular e a outros componentes elétricos robustos, pode contar-se com a caldeira para gerar vapor de forma consistente. As caldeiras com capacidade de 1 t/h são normalmente utilizadas no processamento do arroz para a pré-cozedura e a secagem. A elevada resistência mecânica da caldeira e o sistema de controlo totalmente automático permitem-lhe funcionar continuamente em condições muito exigentes.

A interface LCD das caldeiras da série WDR apresenta o estado atual, os valores definidos para a temperatura da água e os alarmes de avaria. A pressão e a temperatura do vapor são geridas por algoritmos de controlo inteligente. Os encravamentos de segurança dos sistemas destinam-se a proteger contra o funcionamento a seco e a sobrepressão. Os sensores LDR e outros detetores de nível asseguram níveis de água fiáveis, reforçando a segurança e prolongando a vida útil da caldeira.

A utilização de componentes elétricos normalizados, elementos de aquecimento tubulares e uma estrutura compacta simplifica a manutenção e a instalação da série WDR. A conceção modular permite substituir peças e efetuar a instalação mais rapidamente. A conceção também melhora a capacidade de resposta do serviço de assistência. A disposição simples agiliza tanto a manutenção periódica como os procedimentos de diagnóstico de avarias.

Com a realização regular dos trabalhos de manutenção — como a desincrustação, a verificação das peças elétricas, as verificações do controlador e do LCD e a substituição dos tubos desgastados — é possível esperar uma longa vida útil da caldeira a vapor da série WDR. Fatores como uma operação adequada, o tratamento correto da água, o controlo das incrustações calcárias e intervalos de tratamento conformes com as normas do fabricante contribuem para maximizar a vida útil da caldeira.

Certamente, a caldeira elétrica a vapor totalmente automática da série WDR é adequada para pequenas fábricas, fábricas de vestuário e operações num único turno devido à sua simplicidade, ao arranque rápido e às poucas preocupações relacionadas com emissões no local. Também permite poupar energia, assegura uma produção de vapor fiável para lavagem, tingimento ou aquecimento e pode ser fornecida com as capacidades necessárias, como 1 tonelada.
