Caldeira de câmara traseira húmida vs. seca: vantagens, diferenças de conceção e critérios de escolha

Ao escolher uma caldeira pirotubular para uma aplicação industrial de vapor ou água quente, uma das primeiras decisões de conceção consiste em optar por uma configuração de câmara traseira húmida ou seca. Ambas as configurações são utilizadas há muitos anos, mas diferem na forma como invertem o sentido dos gases de combustão na traseira da caldeira — este único fator tem implicações significativas na eficiência, manutenção, custos operacionais, esforço térmico e ciclo de vida do equipamento. Este documento explica as características de cada conceção, compara as opções segundo os aspetos mais relevantes para engenheiros de instalações industriais e especialistas em compras e apresenta um quadro de decisão para selecionar a solução ideal para a aplicação específica. Para considerações relacionadas com preços, consulte o nosso recurso sobre caldeiras industriais a vapor.

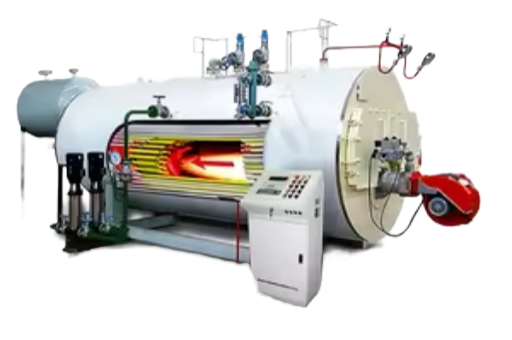

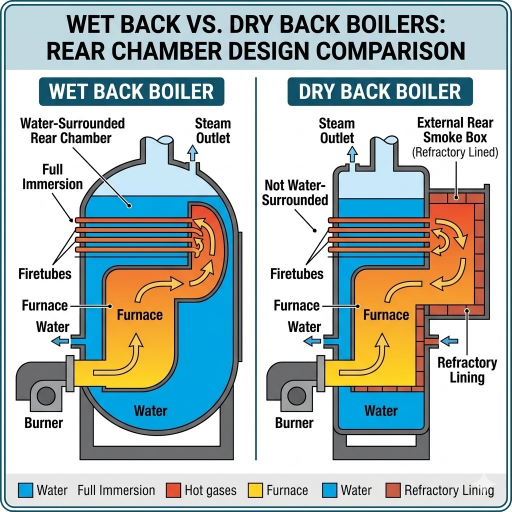

O que são caldeiras de câmara traseira húmida e seca?

Uma caldeira de câmara traseira húmida é uma caldeira pirotubular cuja câmara de inversão traseira está completamente rodeada por água. Nesta configuração, os gases de combustão que saem do forno industrial passam por uma câmara de inversão arrefecida a água antes de entrarem no segundo percurso de tubos. Como a câmara se encontra dentro do recipiente sob pressão, o calor da zona mais quente do percurso dos gases é transferido diretamente para a água da caldeira, em vez de ser absorvido por material refratário. Em contrapartida, uma caldeira de câmara traseira seca utiliza uma parede traseira revestida com material refratário para desviar os gases de combustão. A porta traseira é uma peça de aço fundido revestida com refratário moldável ou tijolo refratário. Este revestimento refratário funciona como barreira térmica — isola em vez de transmitir calor. As caldeiras de câmara traseira seca correspondiam à conceção marítima Scotch original, e a sua quota de mercado tem diminuído continuamente. Atualmente, a maioria das instalações de caldeiras pirotubulares no setor do vapor industrial utiliza configurações de câmara traseira húmida — líderes do setor, incluindo Cleaver-Brooks, Burnham e Superior Boiler, normalizaram esta conceção nos respetivos equipamentos. Conforme assinalado pela Powermaster, os fabricantes de caldeiras eliminaram os materiais refratários das câmaras de inversão traseiras há mais de 80 anos.

Conceção e construção: câmara traseira húmida vs. seca

Numa caldeira de câmara traseira húmida, a câmara consiste num compartimento de aço arrefecido a água, instalado no interior do corpo cilíndrico da caldeira. Os gases saem da câmara de combustão, entram nesta câmara de inversão com camisa de água, invertem o sentido em 180 graus e seguem para os tubos do segundo percurso. A placa tubular traseira é uma placa separada que pode dilatar-se e contrair-se independentemente do corpo cilíndrico da caldeira. Numa caldeira de câmara traseira seca, a parede traseira é revestida com material refratário — refratário moldável ou tijolo refratário. Uma porta de aço articulada permite o acesso para manutenção. A placa tubular traseira é comum ao corpo cilíndrico da caldeira, pelo que não se pode mover de forma independente quando ocorrem variações de temperatura. Isto cria um ponto de concentração de tensões durante os ciclos térmicos.

Comparação da eficiência e da transferência de calor

A diferença na eficiência da transferência de calor entre caldeiras de câmara traseira húmida e seca depende do que acontece ao calor na traseira da caldeira. Numa caldeira de câmara traseira húmida, os gases de combustão entram em contacto com uma superfície arrefecida a água no ponto em que estão mais quentes — imediatamente após saírem do forno industrial. Esse calor é transferido para a água da caldeira. Numa caldeira de câmara traseira seca, o mesmo calor é absorvido pelo material refratário, que isola em vez de conduzir, originando perdas por radiação através da parede traseira. As caldeiras pirotubulares modernas funcionam com uma eficiência de combustão de 80-84% utilizando gás natural às pressões de funcionamento habituais. Conforme explica a U.S. Department of Energy Steam Tip Sheet #25, cada redução de 40 F na temperatura dos gases de combustão corresponde a um aumento de cerca de 1% na eficiência da caldeira. Como as conceções de câmara traseira húmida arrefecem os gases com maior eficiência na inversão traseira, recuperam calor que uma caldeira de câmara traseira seca perderia através da parede refratária. Um conceito essencial: a eficiência de uma caldeira de câmara traseira seca não se mantém igual durante toda a vida útil da caldeira. À medida que o material refratário se desgasta devido a ciclos térmicos repetidos, as perdas por radiação através da parede traseira tornam-se mais significativas. Conforme salienta o DOE Improving Steam System Performance Sourcebook, manter os componentes da caldeira em condições ideais é essencial para conservar a eficiência declarada — e o refratário é um dos componentes que se degrada mais rapidamente numa configuração de câmara traseira seca.

Manutenção, durabilidade e custo total

As necessidades de manutenção constituem uma das diferenças mais acentuadas entre caldeiras de câmara traseira húmida e seca. Nas unidades de câmara traseira seca, o refratário deve ser inspecionado e substituído periodicamente — uma despesa adicional e uma fonte de paragens que as conceções de câmara traseira húmida evitam por completo. Com base nos registos de manutenção do setor, o refratário da porta traseira de uma caldeira de câmara traseira seca deve ser substituído aproximadamente a cada três anos durante a vida útil da caldeira. A manutenção inadequada do refratário e a sua utilização em condições inferiores às ideais podem reduzir a respetiva vida útil em 50% ou mais. Os materiais refratários do forno industrial e da câmara de inversão de uma caldeira têm de suportar ciclos térmicos até 3,000 F, pelo que desenvolvem fissuras e descamação ao longo do tempo. O National Board of Boiler and Pressure Vessel Inspectors indica que os esforços térmicos nas caldeiras pirotubulares são proporcionais à diferença de temperatura entre o forno industrial e o corpo cilíndrico exterior. Outros modos de falha incluem fugas nas uniões entre tubos e placa tubular, fissuras nos ligamentos da placa tubular e tirantes partidos — todos são falhas por fadiga que se agravam ao longo do tempo, reduzindo a vida útil da caldeira. As conceções de câmara traseira húmida minimizam estes esforços térmicos ao promoverem perfis de temperatura uniformes em toda a placa tubular traseira.

Principais vantagens da conceção com câmara traseira húmida

A configuração de câmara traseira húmida tornou-se a norma nas caldeiras pirotubulares modernas por vários motivos interligados. Cada vantagem decorre da mesma ideia fundamental: rodear a câmara de inversão com água em vez de depender de um revestimento refratário.

• Maior eficiência sustentada — A câmara de inversão arrefecida a água permite uma transferência de calor eficiente, captando o calor dos gases de combustão no ponto mais quente do seu percurso e transferindo-o diretamente para a água da caldeira, em vez de o perder por radiação através do refratário.
• Sem degradação do refratário — as conceções de câmara traseira húmida eliminam por completo os materiais refratários da zona de inversão traseira. Não existe qualquer material sujeito a erosão, fissuração ou descamação, nem paragens programadas para substituir o refratário.
• Esforços térmicos reduzidos — A placa tubular traseira separada de uma caldeira de câmara traseira húmida pode dilatar-se e contrair-se livremente, reduzindo a fadiga térmica nas uniões entre tubos e placa tubular. A vida útil do recipiente sob pressão é prolongada.
• Custos de manutenção inferiores ao longo da vida útil — A eliminação do refratário retira uma despesa recorrente que os operadores de caldeiras de câmara traseira seca enfrentam a cada poucos anos. Não são necessários vedantes separados para a porta traseira nem kits de estanquidade exclusivos.
• Produção de vapor estável — Como a câmara arrefecida a água mantém características estáveis de transferência de calor durante anos ou décadas, proporciona uma produção de vapor mais constante e previsível, com melhor circulação da água.
• Menor espaço funcional necessário — Como não precisam de acomodar o espaço de abertura exigido pelas portas articuladas das caldeiras de câmara traseira seca, as caldeiras de câmara traseira húmida necessitam de menos espaço na traseira.

Uma caldeira pirotubular com um sistema de tratamento de água sujeito a boa manutenção pode habitualmente ultrapassar 25 anos de serviço. Os dados dos principais fabricantes do setor mostram que as conceções de câmara traseira húmida são particularmente duradouras e apresentam elevada fiabilidade operacional — a Cleaver-Brooks tem centenas de unidades em serviço há 50+ anos.

Que conceção escolher?

A escolha dependerá do perfil de utilização, dos recursos de manutenção e do orçamento disponível. Segue-se uma matriz de decisão simples. Na maioria das aplicações de caldeiras industriais — processamento alimentar, instalações químicas, hospitais, universidades e unidades fabris — a câmara traseira húmida proporciona uma melhor relação entre custo e benefício ao longo dos anos. Se precisar de ajuda para dimensionar uma caldeira para a sua aplicação específica, solicite um orçamento para o seu projeto de caldeira →
