Projeto de caldeira de biomassa de 10 toneladas em bebidas e alimentos

A caldeira de vapor de tubo de água de biomassa SZL10-1.25-T é uma caldeira de grelha de corrente montada em loja de tambores duplos, evaporação nominal de 10 t/h, pressão de vapor nominal de 1,25 MPa A temperatura nominal do vapor é de 193 °C e o combustível é pellet de biomassa, mas pode co-queimar com combustível de carvão A empresa de bebidas e alimentos está satisfeita com sua alta eficiência e combustão limpa.

Parâmetro da caldeira a vapor de biomassa:

Capacidade nominal de vapor: 10 t/h

Pressão nominal do vapor: 1.25 Mpa

Temperatura nominal do vapor: 193 °C

Temperatura da água de alimentação: 104 °C

Temperatura do ar frio: 20 °C

Pressão de teste: 1,65 MPa

A área efetiva da grelha da corrente: 12,2m2

o volume do forno: 35,3m3

Eficiência de projeto: 80%

O coeficiente de excesso de ar: 1,6

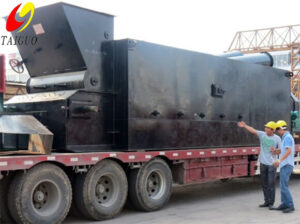

A caldeira sai da fábrica em duas partes: a parte superior inclui a caldeira propriamente dita, estrutura de aço superior e parede superior do forno e a parte inferior inclui balde de carvão, grade de corrente, parede inferior do forno e duto de ventilação interno Exceto o arco frontal e traseiro e parte das paredes de tijolos são instalados no local, as partes restantes saem todas da fábrica na forma montada na loja O pré-aquecedor de ar correspondente traseiro e o duto de ventilação saem da fábrica junto com a caldeira O coletor de pó traseiro e seus tubos de conexão são entregues de acordo com o contrato.
