Manutenção de caldeiras a vapor: guia industrial completo

Manutenção de caldeiras a vapor: lista de verificação completa para o engenheiro da instalação

A importância da manutenção de caldeiras a vapor nas operações industriais

Um dia de paragem não programada de uma caldeira numa instalação industrial pode custar entre $5,000 e $50,000 por hora, consoante a unidade e os produtos que dela dependem. Contudo, muitos continuam a considerar a manutenção de caldeiras a vapor uma questão meramente reativa, a resolver apenas depois de um manómetro apresentar uma leitura incorreta ou de uma válvula abrir inesperadamente, quando já é demasiado tarde para evitar o problema. Os argumentos económicos são convincentes. Segundo o U.S. Department of Energy, a eficiência da caldeira aumenta cerca de 1% por cada redução de 15% no excesso de ar e aumenta mais 1% por cada diminuição de 40F na temperatura dos gases de combustão (que deve ser inferior aos atuais 669F). Estas melhorias resultam diretamente do trabalho competente de manutenção do sistema de caldeira, com afinação e recolha regular de amostras do equipamento. Além disso, os estudos de caso do DOE demonstraram como a J.R. Simplot, uma empresa de processamento alimentar, poupou milhares de dólares por ano ao corrigir deficiências no sistema de vapor: recuperando mais condensado, reduzindo as perdas por purga da caldeira e ajustando os controlos de combustão. A nossa unidade fabrica e presta assistência a caldeiras industriais há 48 anos, e identificamos claramente um fator comum às instalações industriais com um desempenho consistentemente fiável: as que dispõem de um programa organizado e normalizado de manutenção do aquecimento a vapor obtêm 25-30 anos de funcionamento sem problemas. As instalações que não efetuam as verificações de rotina registam falhas muito precoces nos tubos e no refratário e, por vezes, têm de substituir totalmente as caldeiras em cerca de dez anos. Nas instalações que utilizam caldeiras a vapor aquatubulares SZS ou outras unidades do tipo D, um programa de manutenção organizado preserva tanto a eficiência como a vida útil do sistema de aquecimento.

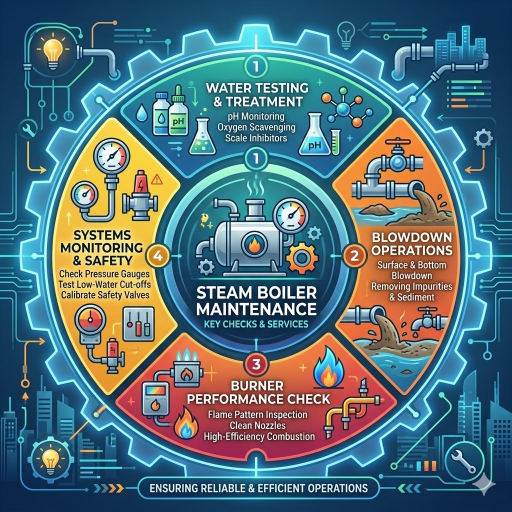

Tarefas diárias de manutenção de caldeiras a vapor

Verificações diárias. Demoram 15-20 minutos, mas constituem a base de qualquer verdadeiro programa de manutenção. Se um operador qualificado executar estes procedimentos todas as manhãs, evitará problemas.

• 1. Verificar o nível da água no visor de nível. Certificar-se de que o nível da água se encontra dentro da faixa normal de funcionamento. Comparar a leitura do visor de nível com a do indicador remoto, se a caldeira dispuser de um.Os visores de nível sujos ou embaciados devem ser limpos de imediato.
• 2. Testar o dispositivo de corte por nível de água baixo. Acionar o dispositivo de corte por nível de água baixo, reduzindo gradualmente o nível da água até o dispositivo atuar.Este é o controlo de segurança mais crítico de qualquer caldeira a vapor. A falha do dispositivo de corte por nível de água baixo provoca funcionamento a seco, falha dos tubos e uma provável explosão.
• 3. Verificar o manómetro da pressão do vapor. Registar a pressão de funcionamento e compará-la com a do dia anterior.Grandes variações de pressão podem indicar problemas no queimador ou na válvula de controlo, ou um aumento ou diminuição da carga de vapor.
• 4. Percorrer o sistema à procura de fugas. Verificar todas as uniões de válvulas, acessórios de tubagem, tampas dos orifícios de inspeção e o corpo cilíndrico da caldeira quanto a fugas visíveis de vapor ou água.Mesmo um pequeno gotejamento num acessório roscado consome energia e indica uma possível falha.

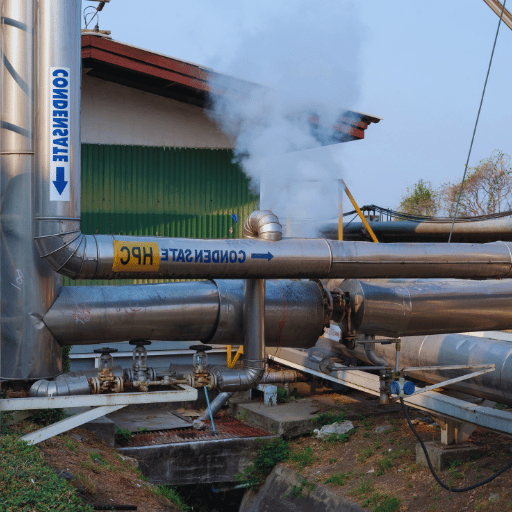

• 5. Verificar o sistema de retorno de condensado. Verificar o nível do reservatório de condensado e o funcionamento da bomba de retorno.Quando o retorno de condensado é reduzido, aumentam tanto o custo da água de reposição como o consumo de produtos químicos para o tratamento da água.
• 6. Verificar os controlos automáticos. Certificar-se, durante o arranque, de que a alimentação de água de reposição para a válvula de controlo da água de alimentação, o sistema de segurança da chama e a comporta do ar de combustão funcionam corretamente.
• 7. Observar a temperatura dos gases de combustão. Um aumento da temperatura da chaminé ao longo de dias ou semanas indica acumulação de fuligem no lado dos gases ou incrustação calcária no lado da água — ambas reduzem a transferência de calor e aumentam o desperdício de combustível.

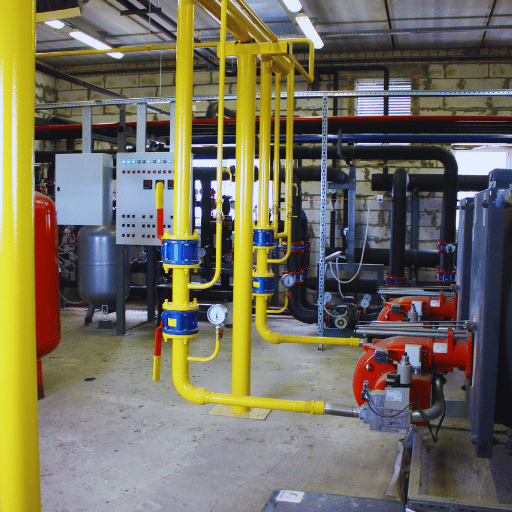

Tarefas de manutenção semanais e mensais

Embora as verificações diárias permitam detetar precocemente excesso de sedimentos, lamas e depósitos minerais, as tarefas de manutenção semanais e mensais controlam a acumulação interna destes depósitos indesejados em cada caldeira em funcionamento. Estas ações asseguram a manutenção do equilíbrio químico da água da caldeira e evitam a formação de incrustação calcária — dois fatores que prejudicam a transferência de calor.

Procedimentos de purga da caldeira

A purga de fundo elimina as lamas pesadas e os sedimentos depositados no tubulão da caldeira. A abertura da válvula de drenagem no fundo da caldeira expulsa os sólidos concentrados que, de outro modo, ficariam incrustados nas superfícies dos tubos. Na maioria das operações industriais, deve efetuar-se uma purga de fundo uma vez por turno ou, pelo menos, uma vez por dia durante a época de aquecimento. A purga de superfície (intermitente ou contínua) remove os sólidos dissolvidos da superfície da água, controla o total de sólidos dissolvidos na água e evita o seu arrastamento para o coletor de vapor. Durante a manutenção de uma caldeira a vapor alimentada a gás, os caudais de purga devem ser ajustados em função dos valores semanais de TDS, e não apenas com base num temporizador. Segundo a nossa experiência no terreno: constatámos que algumas instalações perdem 3-5% do combustível fornecido devido a uma purga excessiva, porque ninguém recalibrou o respetivo controlador após uma alteração da origem da água de reposição. Primeiro testar, depois ajustar. A limpeza da caldeira a vapor no lado da água começa pela correção do controlo da purga.

Tarefa	Semanalmente	Mensalmente
Purga de fundo (drenagem de sedimentos/lamas)	Diariamente–por turno	—
Ajuste da purga de superfície	✔	—
Lavar a tubagem do dispositivo de corte por nível baixo de água	✔	—
Inspecionar e limpar o conjunto do queimador	—	✔
Testar a válvula de segurança (abertura manual)	—	✔
Verificar se o isolamento da tubagem apresenta danos	—	✔
Analisar a química da água da caldeira (pH, TDS, alcalinidade)	✔	—
Drenar e reabastecer o reservatório de condensado	—	✔

Inspeção e revisão durante a paragem anual

Efetuar uma paragem anual da caldeira para realizar uma inspeção interna e externa. Não é facultativa — a maioria das jurisdições exige-a por lei e as seguradoras esperam uma inspeção anual documentada. A paragem anual deve ser encarada como uma afinação da caldeira a vapor que prolonga a sua vida útil, ao identificar problemas que não são visíveis durante o funcionamento normal.

Lista de verificação da inspeção anual

• Verificar se os tubos da caldeira apresentam depósitos de incrustação calcária, corrosão por picadas, deformações ou formação de fissuras. Nas unidades pirotubulares, utilizar uma lanterna e um espelho. As caldeiras aquatubulares exigem acesso interno através das portinholas de inspeção e portas de visita.
• Inspecionar o refratário e a alvenaria. Um refratário desagregado ou lascado permite que os gases quentes sigam um percurso mais curto, danificando os tubos e desperdiçando combustível.
• Testar todos os dispositivos de segurança. Testar as válvulas de segurança em bancada, confirmar a temporização do sistema de proteção da chama, testar os dispositivos de corte por nível alto/baixo de água e confirmar que todos os encravamentos funcionam conforme exigido pela NFPA 85.
• Examinar o isolamento e o revestimento exterior. Um isolamento danificado no corpo cilíndrico da caldeira e nas linhas de vapor consome energia e expõe os trabalhadores ao risco de queimaduras.
• Calibrar os controlos e a instrumentação. Os transmissores de pressão, sensores de temperatura e medidores de caudal sofrem desvios ao longo do tempo.A calibração anual garante que os controlos da caldeira permanecem precisos.
• Substituir juntas e empanques. As juntas das portinholas de inspeção e portas de visita devem ser substituídas sempre que estas sejam abertas. Os empanques das válvulas de purga desgastam-se em cada ciclo.
• Efetuar a manutenção do queimador e do sistema de alimentação.Limpar ou substituir os bicos do queimador, verificar os rolamentos do ventilador, inspecionar os vedantes da bomba de água de alimentação e certificar-se de que o sistema de dosagem de produtos químicos funciona ao caudal correto.

De acordo com o nosso protocolo de inspeção anual: recomendamos que as instalações industriais contratem um técnico habilitado ou um inspetor autorizado para o exame interno. Se as medições da espessura da parede dos tubos forem inferiores ao mínimo exigido pelo Código ASME para Caldeiras e Recipientes sob Pressão, programar a substituição antes da próxima época de aquecimento. Consultar o nosso guia de referência completo sobre caldeiras SZS para obter as especificações dos tubos das unidades aquatubulares.

Programas de tratamento da água e dosagem de produtos químicos

A má qualidade da água da caldeira contribui para a maioria das falhas dos tubos, dos problemas de incrustação calcária e da corrosão prematura nas caldeiras a vapor industriais. Segundo estimativas do Departamento de Energia, mesmo uma fina camada de depósitos minerais, com apenas 1/32 polegadas de espessura, pode aumentar o consumo de combustível em 2%. O controlo adequado da composição química da água não é facultativo; é essencial para todas estas tarefas de manutenção.

Parâmetros-alvo da qualidade da água

Parâmetro	Baixa pressão (<150 psi)	Alta pressão (>150 psi)
pH	10.5–11.5	10.5–11.0
Total de sólidos dissolvidos (TDS)	<3,500 ppm	<1,000 ppm
Alcalinidade (expressa em CaCO3)	<700 ppm	<300 ppm
Oxigénio dissolvido	<0.007 ppm	<0.007 ppm
Dureza (expressa em CaCO3)	0 ppm	0 ppm

Um sistema de dosagem de produtos químicos corretamente dimensionado introduz sequestrantes de oxigénio, corretores de pH e inibidores de incrustação calcária na água de alimentação antes da sua entrada na caldeira. O oxigénio dissolvido é um fator determinante na corrosão por picadas, mesmo em concentrações > 0.007 ppm, conforme indicado pela American Society of Mechanical Engineers (ASME). O oxigénio reage com as superfícies metálicas dos tubos e tubulões. A água da caldeira deve apresentar dureza zero; caso contrário, qualquer cálcio ou magnésio introduzido no sistema acabará inevitavelmente por revestir as superfícies de transferência de calor com incrustação calcária, criando uma barreira isolante que aumenta o consumo de combustível e origina pontos quentes responsáveis pela falha dos tubos. Colaborar com um fornecedor experiente de tratamento de água para determinar as dosagens com base na qualidade efetiva da água de reposição e na percentagem de retorno de condensado. Os equipamentos auxiliares das caldeiras a vapor industriais, como os desaeradores e descalcificadores, podem reduzir significativamente o consumo de produtos químicos, bem como a corrosão e a acumulação de sedimentos.

Problemas comuns das caldeiras a vapor e resolução de avarias

Ao longo da nossa vasta experiência na reparação de caldeiras industriais utilizadas no processamento alimentar, na indústria têxtil, em instalações químicas e em unidades de aquecimento urbano, deparámo-nos repetidamente com os mesmos problemas frequentes. A maioria resulta de manutenção tardia ou de indicadores ignorados. Seguem-se os principais problemas e as respetivas soluções.

Problema	Causa provável	Solução
Alarme de nível baixo de água	Falha da bomba de água de alimentação, válvula de controlo bloqueada ou sonda suja	Verificar o funcionamento da bomba, limpar a sonda e confirmar o curso da válvula
Fuga de vapor nos acessórios de tubagem	Os ciclos térmicos desapertam as uniões roscadas; juntas corroídas	Reapertar ou substituir os acessórios; instalar juntas novas. Para reparar uma fuga persistente numa caldeira a vapor, considerar ligações soldadas
Acumulação de incrustação calcária nos tubos	Água dura, purga insuficiente ou falha do descalcificador	Desincrustação química, limpeza mecânica e correção do tratamento da água
Ciclos curtos do queimador	Queimador sobredimensionado, detetor de chama sujo ou regulações de pressão incorretas	Ajustar a taxa de combustão, limpar o detetor e recalibrar os controlos de pressão
Purga excessiva / desperdício de água	Controlador de purga com regulação demasiado agressiva; dureza elevada da água de reposição	Recalibrar o controlador e instalar ou reparar o descalcificador
Corrosão por picadas nas superfícies dos tubos	Oxigénio dissolvido na água de alimentação; pH baixo da água da caldeira	Instalar ou reparar o desaerador; ajustar a dosagem de produtos químicos; substituir os tubos com picadas profundas

Uma fissura detetada durante uma inspeção de rotina é uma ocorrência de manutenção. Uma fissura detetada durante uma variação extrema de pressão é uma emergência. A maioria das situações de reparação de caldeiras enquadra-se na categoria “isto devia ter sido detetado mais cedo”. A tabela de resolução de avarias acima permite solucionar aproximadamente 80% das chamadas de assistência recebidas pela nossa equipa em sistemas de vapor sob pressão. A resolução imediata destes problemas — durante as verificações diárias ou semanais — mantém baixos os custos de reparação e evita paragens forçadas.

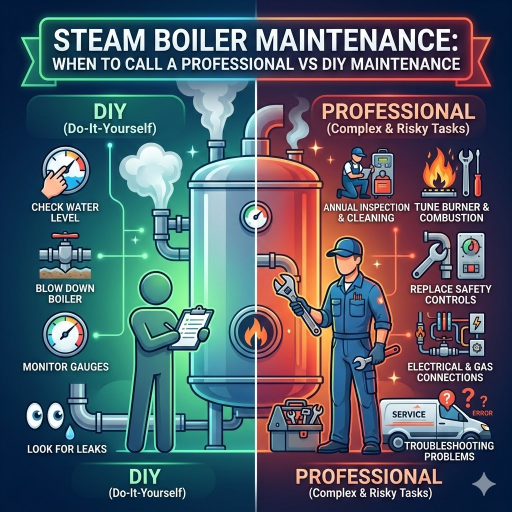

Quando recorrer a um profissional ou efetuar a manutenção internamente

Os operadores das instalações podem e devem executar as tarefas de manutenção de rotina descritas acima, incluindo todos os aspetos das verificações diárias, da purga, da análise da água e da limpeza básica. Estas são as tarefas de manutenção que permitem manter uma caldeira em funcionamento seguro entre intervenções de assistência profissional. Determinados trabalhos têm de ser executados por um técnico certificado ou inspetor autorizado, tanto por motivos legais como de segurança.

Manutenção interna (operador formado)	Exclusivamente por profissionais
Verificações diárias do nível de água e da pressão	Inspeção interna e certificação anuais
Purga da caldeira e análise da composição química da água	Substituição de tubos ou reparação por soldadura
Limpeza dos bicos do queimador	Ensaio hidrostático de pressão
Substituição do vidro de nível	Afinação da combustão do queimador e ensaio de emissões
Inspeção do isolamento	Modernização e instalação do sistema de controlo
Inspeção do purgador de condensado	Calibração da válvula de segurança e certificação do selo NB

Se a instalação utilizar sistemas de caldeiras a vapor com selos ASME, os requisitos jurisdicionais exigem normalmente que todas as reparações comuns em componentes sujeitos a pressão sejam executadas exclusivamente por titulares de uma licença de reparação válida (selo R). A execução destas reparações sem a certificação adequada cria problemas legais e de segurança. Procura manutenção profissional de caldeiras? Desde 1976, a equipa de engenharia da Taiguo Boiler presta assistência a clientes industriais através de contratos de manutenção de rotina, reparações de emergência e revisões completas de sistemas.

Pedir uma consulta de manutenção

Perguntas frequentes

De que manutenção necessita uma caldeira a vapor?

Ver resposta

Verificações diárias do nível da água e da pressão, purga da caldeira e análise da composição química da água todas as semanas, inspeções mensais do queimador e uma paragem anual completa com ensaio dos tubos, exame do material refratário e substituição das juntas.

Com que frequência deve ser lavada uma caldeira a vapor?

Ver resposta

A purga de fundo (remoção dos sedimentos do tubulão de lamas) deve ser efetuada, no mínimo, uma vez em cada período de vinte e quatro horas ou uma vez por turno nas instalações com elevada produção. A drenagem e o reabastecimento completos são efetuados durante as paragens principais. A tubagem do dispositivo de corte por nível baixo de água deve ser lavada semanalmente para evitar que a acumulação de depósitos bloqueie o flutuador ou a sonda.

Quais são os problemas comuns das caldeiras a vapor?

Ver resposta

Os problemas comuns incluem níveis baixos de água (que provocam falhas no controlo ou na bomba), fugas de vapor em acessórios e juntas, acumulação de incrustação calcária nos tubos devido a um tratamento inadequado da água, ciclos curtos do queimador causados por sobredimensionamento ou detetores sujos, purga excessiva devido a controladores mal calibrados e corrosão por picadas provocada pelo oxigénio devido a uma desaeração deficiente.

Quanto deve custar uma manutenção completa da caldeira?

Ver resposta

A manutenção anual habitual de qualquer caldeira a vapor industrial varia entre $2,000 para uma unidade pequena e $8,000 para uma instalação totalmente equipada, consoante as dimensões da caldeira, o tipo de combustível e o âmbito dos trabalhos. A manutenção inclui geralmente a afinação da combustão, o ensaio dos dispositivos de segurança, a inspeção interna e um relatório escrito com as conclusões. As deslocações de emergência tendem a custar entre $500 e $1,500 apenas pela visita inicial, antes de contabilizar peças ou mão de obra. As reparações de maior dimensão, como a substituição de tubos ou a reconstrução do refratário, são orçamentadas separadamente e podem custar entre $5,000 e bastante mais de $50,000 nas unidades aquatubulares maiores.

Com que frequência devo drenar e reabastecer a minha caldeira a vapor?

Ver resposta

Uma vez por ano, durante a paragem anual. A drenagem parcial é efetuada regularmente através da purga da caldeira. Pode ser necessária uma drenagem a meio da época se a química da água permanecer fora dos limites.

Quando deve substituir uma caldeira antiga?

Ver resposta

Considerar a substituição quando os custos anuais de reparação excederem 30-40% do preço de uma caldeira nova, quando as medições da espessura da parede dos tubos forem inferiores aos mínimos estabelecidos pelas normas, quando não for possível satisfazer a procura atual de vapor ou quando a eficiência tiver descido abaixo de 75%, apesar de uma manutenção correta. As caldeiras com mais de 20 anos requerem uma análise mais rigorosa, porque as taxas de corrosão tendem a acelerar após esse período. A vida útil média da maioria das unidades industriais com manutenção adequada é de 25-35 anos, mas a fadiga causada pelos ciclos, os controlos desatualizados e os danos acumulados no lado da água podem reduzir significativamente esse período. Uma avaliação profissional do estado da caldeira no ano 20 permite planear o investimento de capital, em vez de reagir a uma falha súbita.
