Como funcionam as caldeiras elétricas industriais? Tecnologia explicada

Quando uma instalação precisa de água sem combustão sem combustão, uma caldeira elétrica industrial converte energia elétrica diretamente em energia térmica, sem linhas de combustível, sem combustão, sem ajuste do queimador. Mas como funciona realmente uma caldeira elétrica industrial no interior? O que separa uma unidade de elemento de resistência de uma caldeira de eletrodo? E como você decide qual tecnologia se adapta ao seu processo?

Este guia detalha passo a passo o princípio de funcionamento das caldeiras elétricas, compara as duas principais tecnologias de aquecimento, percorre cada componente interno e explica os fatores de eficiência e custo que mais importam ao avaliar sistemas elétricos de vapor ou água quente para uso industrial.

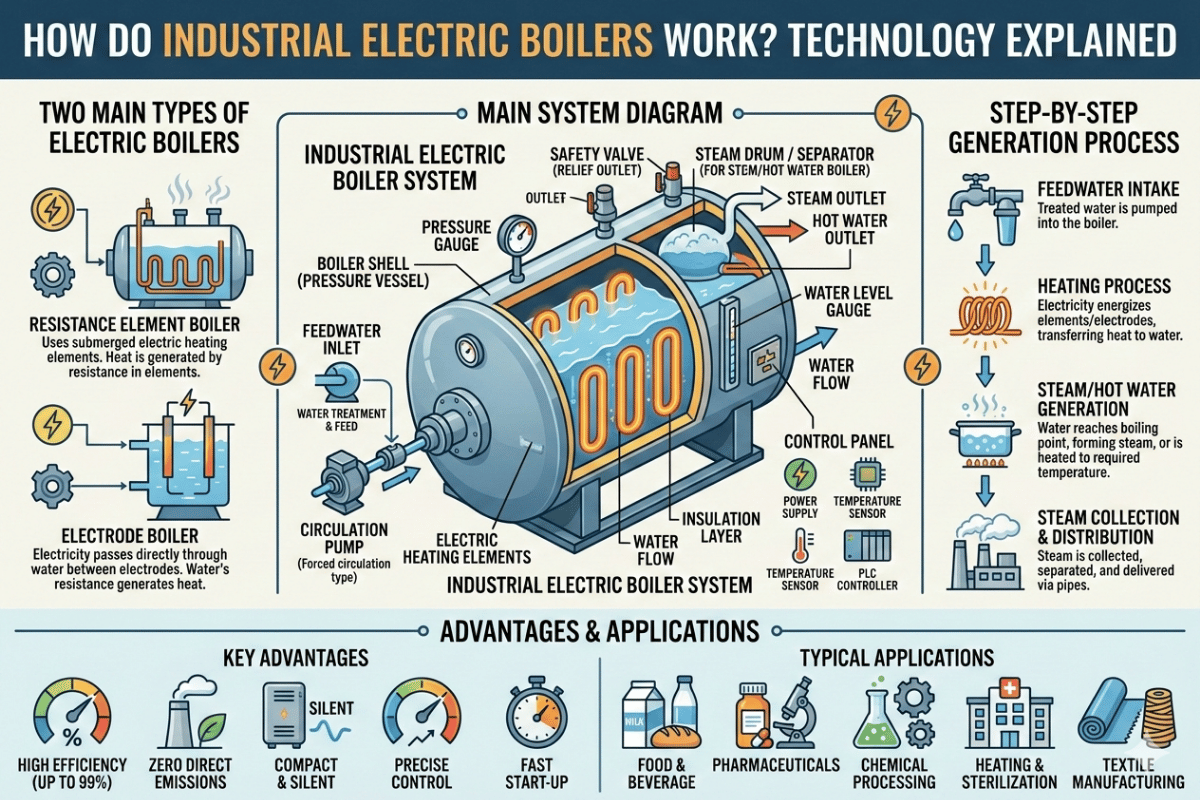

Como funcionam as caldeiras elétricas industriais?

Uma caldeira elétrica industrial aplica corrente elétrica através de um elemento de aquecimento ou diretamente através da água, transformando energia elétrica em energia térmica Ao contrário das caldeiras a gás que queimam gás natural ou óleo combustível, as caldeiras elétricas produzem vapor ou água quente sem chama, sem chaminé de exaustão e sem necessidade de armazenamento de gás no local.

Aqui está a sequência operacional básica desde a inicialização a frio até a entrega de vapor:

1. Enchimento de água (a água de alimentação flui para o interior da válvula de enchimento de pressão Um sensor de nível de água rastreia o nível de água dentro do recipiente.
2. Aplicação de energia Quando o painel de controle recebe um sinal de aquecimento (através de um interruptor de pressão ou controlador de processo), os contatores fecham e energizam elementos ou eletrodos.
3. Transferência de calor (Heat transfer) A energia elétrica converte-se em energia térmica Para caldeiras resistivas, a corrente elétrica viaja através de um elemento metálico, que se torna quente e o calor para a água adjacente por condução Com caldeiras de eletrodos, a corrente elétrica passa diretamente pela água, usando a própria resistência da água para produzir calor.
4. Mudança de fase Como a temperatura da água a sua temperatura de saturação no nível de pressão, a água começa a ferver e gerar vapor caldeiras de água quente, a temperatura não pode ser permitido atingir o ponto de ebulição.
5. O vapor de entrega (steam delivery) regulado vapor sai através do coletor de saída e viaja através da tubulação de distribuição de vapor até o ponto de uso A pressão permanece pelo sistema de controle que liga e desliga os elementos.

Do frio total à entrega nominal do vapor, o processo toma em qualquer lugar de 15 a 45 minutos embora este varie baseado no tamanho da caldeira e na pressão do vapor De acordo com a experiência do campo, as caldeiras elétricas alcançam geralmente o estado estacionário mais rapidamente do que unidades queimadas idênticas do tamanho, que exigem um ciclo para o aquecimento e a ventilação Tanto a água quanto o vapor permanecem contidos dentro do vaso de pressão, sem nenhum gás de exaustão que sai do sistema.

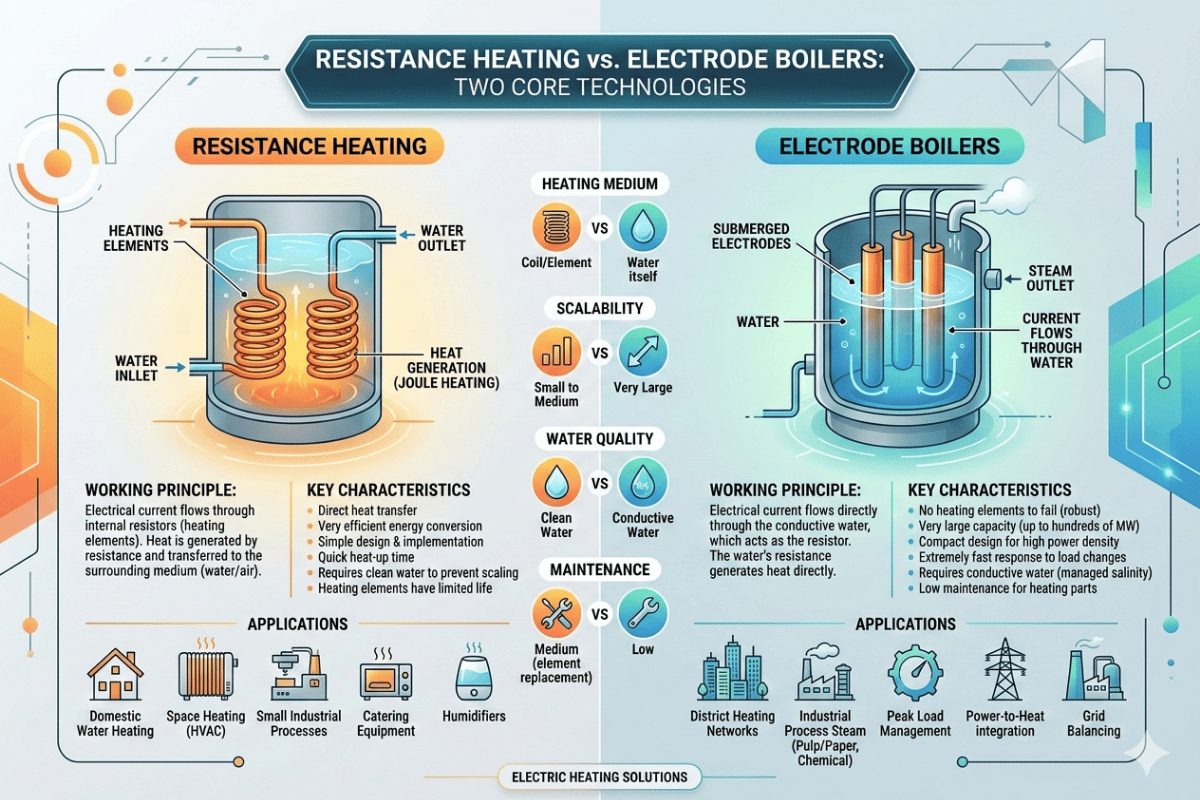

Aquecimento de resistência versus caldeiras de eletrodo: duas tecnologias principais

Cada caldeira elétrica se enquadra em uma das duas categorias com base em seu princípio de funcionamento: aquecimento do elemento de resistência ou aquecimento do eletrodo A distinção determina a faixa de capacidade da caldeira, os requisitos de tensão, as necessidades de tratamento de água e as aplicações industriais mais adequadas.

Caldeiras de Elementos de Resistência

As caldeiras de resistência usam elementos metálicos de aquecimento - geralmente liga de níquel-cromo revestida em um invólucro de aço inoxidável ou Incoloy - que é mergulhado diretamente na água A corrente de corrida através do elemento produz calor resistivo que transmite do metal para a água através da condução O princípio de operação da caldeira elétrica aqui é o mesmo que o aquecedor de água de um consumidor, mas a operação é dimensionada para cima em faixas industriais de capacidade.

As unidades de resistência normalmente operam em tensões comuns de instalação de 208 volts, 480 volts e 600 volts, e exigem capacidades de carga tão baixas quanto 10 KW e tão altas quanto 4 MW por caldeira O controle preciso da temperatura é uma de suas forças definidoras: a saída pode ser modulada em incrementos finos ligando e desligando elementos individuais ou bancos de elementos.

Caldeiras Eletrodos

As caldeiras de eletrodos adotam uma abordagem fundamentalmente diferente Em vez de aquecer um elemento metálico, elas passam corrente alternada de alta tensão (normalmente de 4 kV a 25 kV) diretamente através da água da caldeira A própria água atua como o resistor, porque a água conduz eletricidade através de seu conteúdo mineral dissolvido.

Este projeto permite que as caldeiras de eletrodo atinjam capacidades muito mais altas 4 MW a 70 MW ou mais por unidade No entanto, as caldeiras de eletrodo podem exigir condutividade de água cuidadosamente gerenciada Se a água for muito pura (como acontece com osmose reversa ou água deionizada), a caldeira não pode operar porque a corrente não pode fluir Se a condutividade for muito alta, o excesso de extração de corrente pode danificar o sistema.

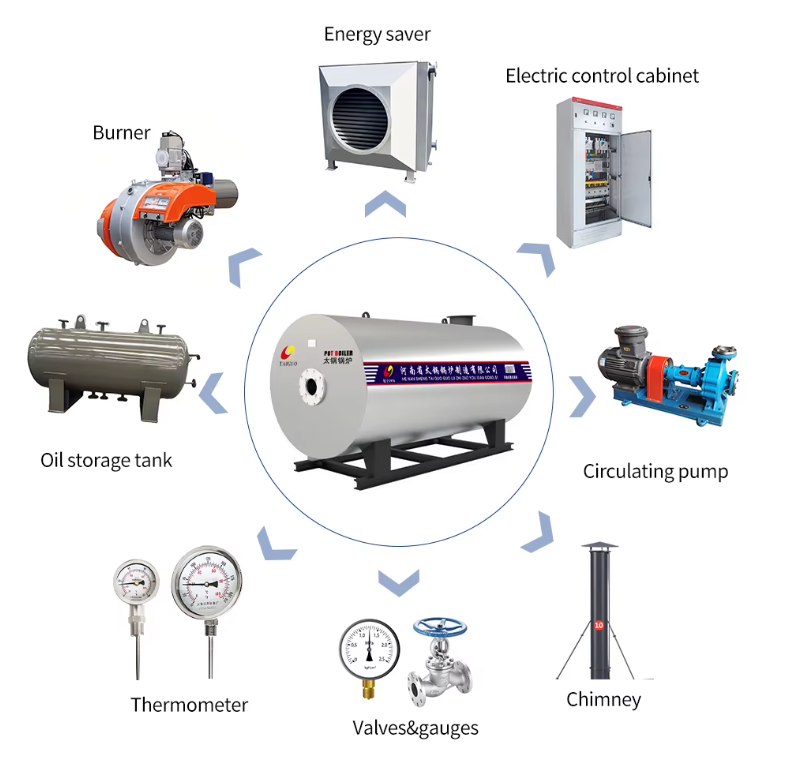

Componentes-chave dentro de uma caldeira elétrica industrial

Uma caldeira elétrica industrial é relativamente pequena conceitualmente comparada a uma unidade alimentada a combustível, mas ainda incorpora vários componentes importantes que trabalham juntos para produzir vapor ou água quente com segurança. Veja como eles se encaixam.

Vaso Pressão

O vaso de pressão é o invólucro central que contém e pressiona a água dentro da unidade Deve ser projetado, fabricado e estampado de acordo com o Código ASME de Caldeiras e Vasos de Pressão (BPVC) Seção I, que rege as regras de construção para caldeiras de energia gerando vapor acima de 15 psig A maioria dos vasos de caldeiras elétricas industriais são construídos a partir de chapa de aço carbono, com aço inoxidável usado para aplicações que exigem resistência à corrosão ou vapor limpo.

Elementos ou Eletrodos de Aquecimento Elétrico

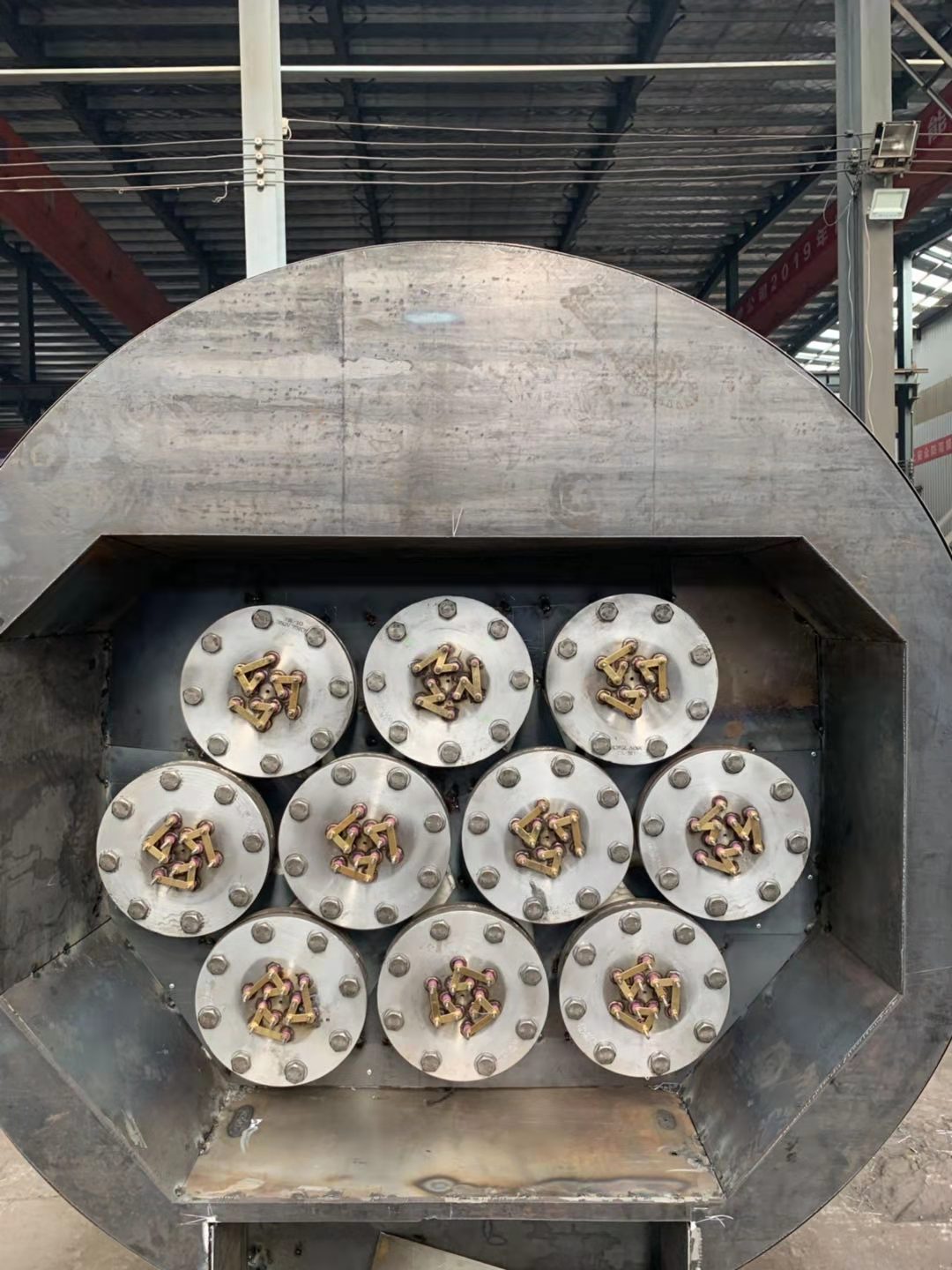

Estas são as partes que realmente convertem energia elétrica em calor Em caldeiras de resistência, bancos de elementos de aquecimento tubulares são montados através de aberturas flangeadas na parede do vaso e submersos em água Em caldeiras de eletrodos, eletrodos metálicos são suspensos na água com espaçamento projetado para controlar o fluxo de corrente.

O elemento de aquecimento da caldeira elétrica (número de elementos, densidade de potência e configuração do material ("wattage") afeta diretamente a produção térmica e o ciclo de manutenção da caldeira.

Painel Controle

O painel de controle contém um controlador lógico programável (PLC) ou sistema de controle baseado em relé que gerencia a operação da caldeira Ele monitora sensores de pressão, temperatura e nível de água, em seguida, faz o ciclo dos elementos de aquecimento liga e desliga para manter os pontos de ajuste Os painéis modernos incluem displays digitais, diagnóstico de falhas e monitoramento remoto via conexões Modbus ou Ethernet.

Válvulas de Segurança e Alívio de Pressão

Todos os vasos de pressão da caldeira têm uma ou mais válvulas de alívio de segurança dimensionadas para a capacidade nominal total da caldeira De acordo com os requisitos ASME BPVC Seção I, as válvulas de segurança devem abrir automaticamente quando a pressão interna exceder a pressão máxima de trabalho permitida (MAWP), ventilando vapor para evitar falhas catastróficas da embarcação O teste de rotina e a inspeção das válvulas de segurança são uma parte central da manutenção da caldeira.

Controles de nível de água

A baixa água é uma das condições mais perigosas para qualquer caldeira As caldeiras elétricas usam controles de nível do tipo sonda ou do tipo flutuador para monitorar a altura da água e acionar bombas de água de alimentação ou desligar a caldeira se a água cair abaixo do nível mínimo seguro. ASME requer proteção redundante contra corte de água baixa: um controle primário e um backup independente.

Isolamento e Jaqueta

O isolamento térmico é fornecido envolvendo o recipiente pressurizado com lã mineral ou fibra cerâmica Uma jaqueta de aço externa cobre a camada de isolamento e protege os materiais isolantes Caldeiras devidamente isoladas reterão o calor por um período mais longo, assumindo o desligamento por períodos de tempo.

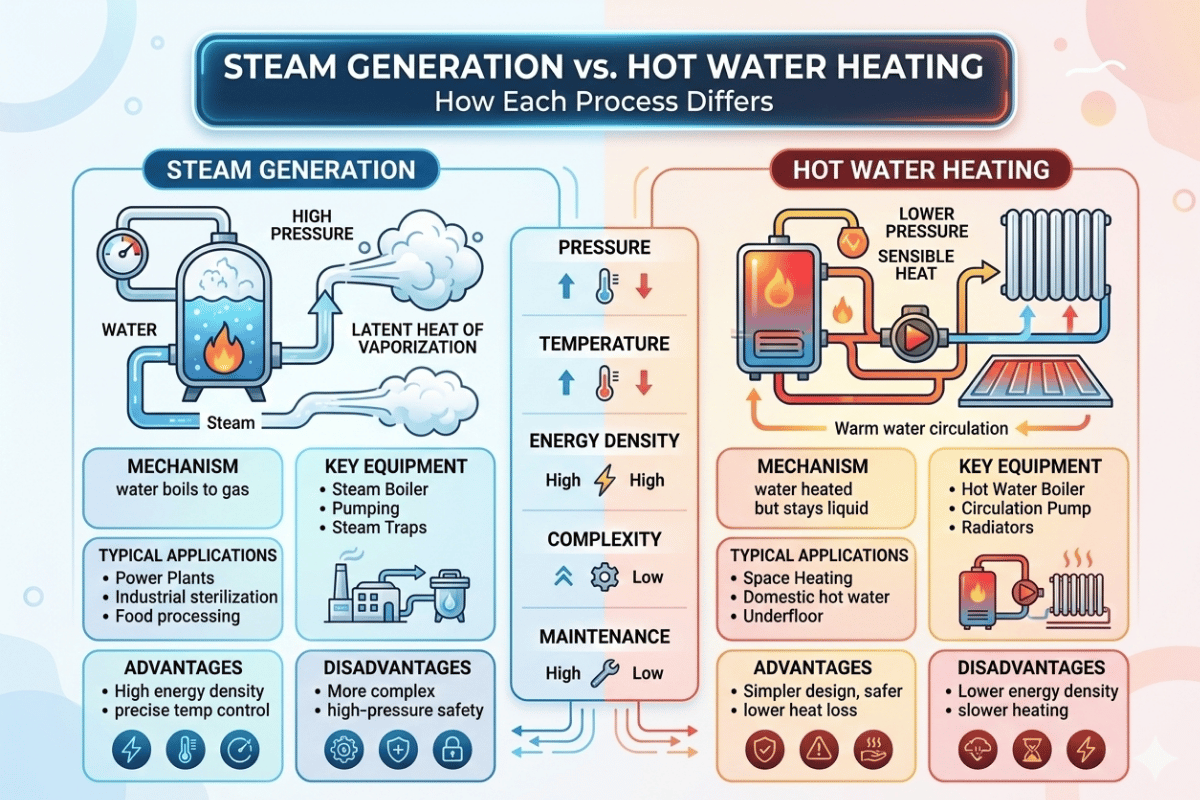

Geração de vapor versus aquecimento de água quente: como cada processo difere

Caldeiras elétricas industriais funções amplas: gerar vapor ou produzir água quente Enquanto ambos o mesmo sistema de aquecimento usar elementos de resistência ou eletrodos (força) os parâmetros operacionais, características de projeto e aplicações de uso final diferem consideravelmente.

Como as caldeiras elétricas a vapor geram vapor

Uma caldeira a vapor aquece a água no interior do vaso de pressão até atingir a temperatura de saturação correspondente à pressão de funcionamento definida A 100 psig, por exemplo, a água ferve a aproximadamente 338 °F (170 °C).O vapor saturado resultante recolhe-se no espaço de vapor acima da linha de água e sai através do coletor de saída.

Caldeiras a vapor elétricas podem operar de 15 psig a 250 psig com algumas versões de alta pressão sendo classificadas como altas como 500 psig A qualidade do vapor varia dependendo do projeto da embarcação, eficiência de separação e práticas de purga As plantas que requerem vapor seco para acionamentos de turbina ou contato direto com o produto adicionarão separadores externos ou superaquecedores a jusante da caldeira.

Como funcionam as caldeiras de água quente

Caldeiras de água quente 2 aquecer água a uma temperatura definida de 140 F a 250 F (60 C a 11 C) (mas não ferver a água A água aquecida circula através de um circuito fechado para fornecer energia térmica para aquecimento ambiente, aquecimento de processo ou geração de água quente sanitária.

Os sistemas de água quente operam a pressões mais baixas do que as caldeiras a vapor, geralmente abaixo de 160 psig, e seu controle de temperatura tende a ser mais rigoroso porque não há mudança de fase envolvida. Remover a geração de vapor da equação também significa nenhum blowdown, nenhuma manutenção do purgador de vapor, e nenhum sistema de retorno de condensado reduzindo tanto o custo operacional quanto a manutenção.

A decisão de usar vapor ou água quente depende apenas dos requisitos do processo Se sua instalação precisar de vapor para esterilização, reações químicas ou aquecimento de alta temperatura, uma caldeira a vapor é a única opção As caldeiras fornecem água quente e vapor da mesma plataforma básica, mas a infraestrutura de distribuição, as necessidades de manutenção e os custos operacionais diferem o suficiente para que a maioria das usinas se comprometa com um meio por sistema.

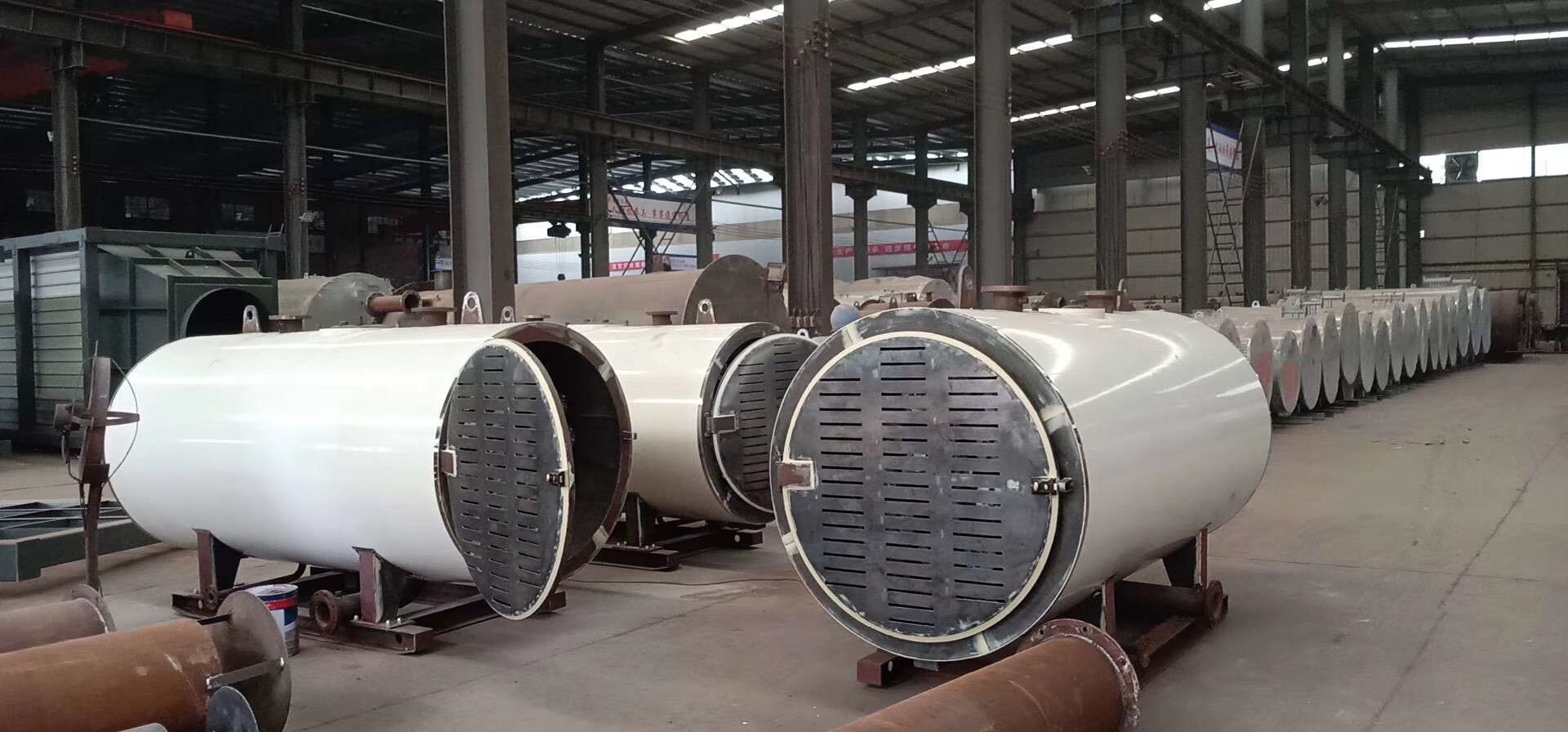

Eficiência, uso de energia e custo operacional

Um dos argumentos mais fortes para as caldeiras elétricas é a sua eficiência térmica De acordo com o Departamento de Energia dos EUA, a classificação AFUE para caldeiras totalmente elétricas cai entre 951TP3 T e 1001TP3 T. Na prática, a maioria das caldeiras elétricas industriais opera com eficiência de 981TP3 T a 991TP3 T porque não há perdas de pilha, nem combustão incompleta e nem perdas de radiação de uma chama.

Isso se compara às caldeiras a gás que normalmente operam com eficiência de combustível para vapor de 801TP3 T a 851TP3 T. A Dicas de descarbonização IAC do Laboratório Nacional Lawrence Berkeley (LBNL) 3 relata eficiências típicas de 95-991TP3 T para caldeira elétrica versus 70-851TP3 T para caldeiras de combustíveis fósseis.

Cálculo do Custo Energético

Apesar da alta eficiência, o custo operacional de uma caldeira elétrica depende muito das taxas de eletricidade locais Aqui está a fórmula básica para estimar o custo de energia:

A folha do LBNL assumiu um custo médio industrial de $0.1/kWh para eletricidade gorjeta quase quatro vezes o custo do gás natural pelo conteúdo de calor Esta diferença de preço é a principal razão pela qual as caldeiras elétricas ainda não são a escolha padrão para todas as instalações, embora sua eficiência energética seja marcadamente maior.

Quando as caldeiras elétricas fazem sentido financeiro

• Instalações com baixas tarifas de energia elétrica (abaixo de $0,07/kWh), especialmente nas regiões com fontes de energia limpa, como usinas hidrelétricas e eólicas
• Aplicações que requerem vapor intermitente (as caldeiras elétricas têm custo zero de combustível em espera e inicialização rápida)
• Locais onde as caldeiras de conformidade com as emissões são custos significativos para caldeiras a gás As caldeiras elétricas produzem zero emissões no local e estão isentas de Regulamentos EPA NESHAP para caldeiras industriais, que se aplicam apenas a unidades de combustão de carvão, biomassa e combustível líquido
• Nova construção onde a eliminação de um sistema de ventilação da sala da caldeira, tubulação de gás combustível e chaminé reduz o custo de capital

Potencial de Redução de Carbono

Um estudo de 2022 publicado pelo Escritório de Informações Científicas e Técnicas do DOE dos EUA (OSTI) descobriu-se que os processos térmicos representam aproximadamente 751TP3 T da demanda total de energia final na fabricação dos EUA, com quase 171TP3 T consumidos por caldeiras convencionais alimentando processos industriais como a geração de vapor Eletrificando essas caldeiras com energia de fontes renováveis poderia reduzir substancialmente as emissões de carbono industrial embora a redução real dependa da intensidade de carbono da rede local.

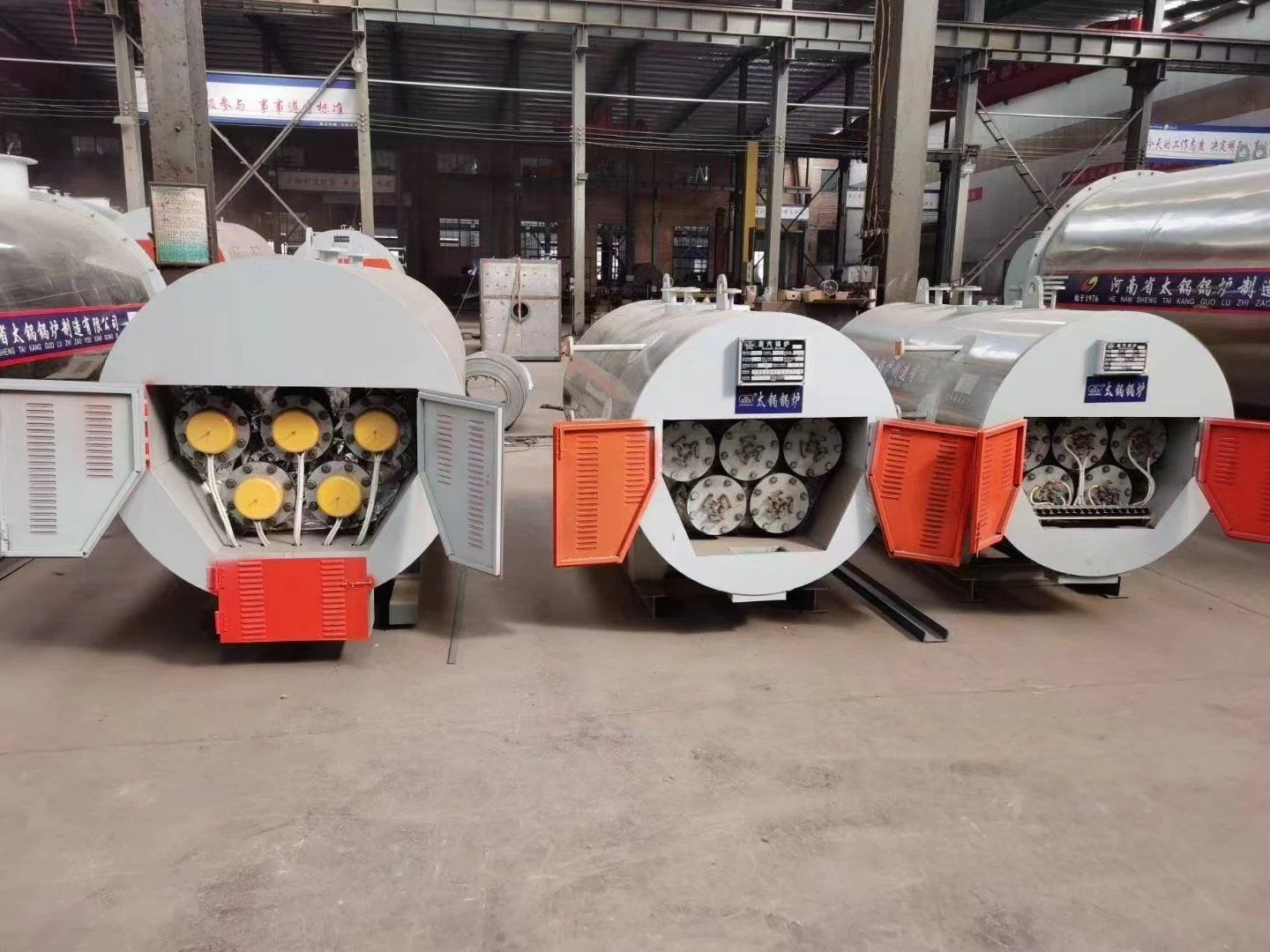

Aplicações Industriais Comuns e Noções Básicas de Dimensionamento

Caldeiras elétricas fornecem calor limpo em muitos ambientes industriais, desde a esterilização farmacêutica até a lavanderia hospitalar. Seja alimentado por resistência ou por eletrodos, aqui estão as indústrias onde esses sistemas são mais utilizados

Aplicações Indústria

• Produção de alimentos (footelaria), chaleiras encamisadas, pasteurização, montagem pronta e sistemas CIP (clean-in-place).Nenhuma combustão significa nenhum calor perto de linhas de alimentos abertas.
• Fabricação farmacêutica (pharmaceutical manufacturing) (em inglês) com geração de vapor para esterilização, aquecimento de reatores, secagem de ingredientes ativos e autoclavagem Caldeiras de elementos de resistência emparelhadas com água produzem vapor livre de contaminantes.
• Hospitais e salas de saúde esterilização de fornecimento central de lavanderia, processamento de lavanderia, aquecimento ambiente e água quente sanitária As caldeiras elétricas são usadas em instalações mecânicas hospitalares onde se aplicam restrições de ruído e emissões.
• Têxtil e lavanderia (prensagem a vapor), tingimento de tecidos e operações de lavanderia industrial que exigem pressão de vapor consistente durante todo o turno.
• Revestimento químico do reator do processamento (Chaleira), aquecedores da coluna da destilação, e aquecimento temperatura-controlado do processo onde o controle preciso impede a variação da qualidade do produto.
• Edifícios comerciais (flue), universidades e caldeiras de água quente de escritório para aquecimento ambiente e água quente sanitária, especialmente em áreas urbanas com emissões restritas.

Metodologia de Dimensionamento Básico

O dimensionamento de uma caldeira elétrica começa com o cálculo da carga térmica total que seu processo requer Siga estas quatro etapas como uma estrutura simplificada:

1. Determine o pico de demanda de água quente (vapor) ou estime as libras máximas por hora (lh) de vapor ou galões por minuto (GPM) de água quente que seu processo consome durante o pico de carga.
2. Converter para kW (kW) para vapor: 1 potência de caldeira (BHP) = aproximadamente 9,81 kW = 34,5 lb/h de vapor a 212 °F de água de alimentação a 212 °F.
3. Adicione uma margem de segurança de 10-201TP3 T acima da carga de pico calculada para contabilizar surtos de inicialização, expansão futura e picos de demanda simultâneos.
4. Verifique a alimentação elétrica (verifique a alimentação elétrica) confirme que o serviço elétrico da sua instalação (tensão, fase, amperagem disponível) pode suportar a captação de energia da caldeira sem exigir uma atualização dispendiosa da concessionária.

Para uma comparação detalhada dos tipos de caldeiras, faixas de capacidade e critérios de seleção do fabricante, consulte nosso caldeira elétrica industrial guia comprador.
