Caldeira de eletrodo vs caldeira de resistência: qual é o certo para sua planta?

Quando os engenheiros da planta avaliam a geração de vapor elétrico, o primeiro caminho da árvore de decisão sempre ramifica para caldeiras de eletrodo e caldeiras de resistência Ambos os tipos de caldeiras convertem eletricidade em calor, mas o fazem fundamentalmente diferentes significa que a diferença informa qual melhor o perfil de carga da sua planta, sua capacidade elétrica e suas características de qualidade da água.

Este artigo discute princípios de trabalho, faixas de capacidade, eficiências, especificações de qualidade da água e uma estrutura de decisão prática Quando você chegar ao fim, saberá qual das duas variedades merece um lugar em sua sala de caldeiras.

Caldeira de eletrodo vs caldeira de resistência: em resumo

A diferença chave é como o equipamento converte eletricidade em calor Uma caldeira de eletrodo cria calor passando corrente elétrica diretamente através da água Uma caldeira de resistência cria calor passando corrente elétrica através de um condutor resistente primeiro, depois transferindo esse calor para a água Parece uma distinção sutil, mas essa diferença cai em cascata através da capacidade, qualidade da água e requisitos de manutenção.

Como funciona uma caldeira de eletrodo

Uma caldeira de eletrodo cria vapor passando corrente elétrica de alta tensão diretamente através da água A água atua como a carga resistiva íons dissolvidos conduzem a corrente de eletrodo para eletrodo através do corpo, convertendo energia elétrica em calor em forma IR (Joule) extremamente eficiente, criando um corpo inteiro de água superaquecida diretamente entre a eletricidade e o vapor Aquecimento direto como este torna as caldeiras de eletrodo alguns dos geradores de vapor mais eficientes da terra: com eficiências térmicas próximas a 99,9%.

Aqui está a sequência dentro de uma caldeira a vapor de eletrodo:

1. Linhas de entrada de alta tensão (4.160 V a 13.200 V) são trazidas diretamente para uma caldeira de eletrodo; as linhas se conectam a um conjunto de eletrodos situados dentro de um vaso de pressão selado.
2. Fluxos de água da entrada para eletrodos ativos, a corrente CC energiza os eletrodos, que transferem a corrente através da água para completar o circuito.
3. A água conduz a corrente por meio de íons dissolvidos, criando caminho para a corrente elétrica através da própria água.
4. O aquecimento direto por IR (Joule) da própria água cria vapor direta e rapidamente sem superfícies intermediárias. O aumento da temperatura da água é rápido porque nenhuma superfície adicional precisa ser aquecida.
5. A altura do nível da água, ou a quantidade de água em contato com os eletrodos, determina a saída Maior contato com a água significa maior fluxo de corrente, mais calor e maior saída.

Em vez de se submeterem a um ciclo de trabalho ON ou OFF, o controle do fluxo e da geometria da água de alimentação é obtido por uma bomba operada por VFD ou uma tela de regulação mecanicamente ajustável para fornecer uma relação de redução de 1001TP3 T para praticamente nenhuma carga.

Velocidade e precisão do método de aquecimento direto são uma vantagem: a caldeira do eletrodo ajusta o calor que fornece alterando a geometria do fluxo de água, em vez de ligar ou desligar os elementos físicos. Isso permite uma resposta rápida aos trocadores de carga, faz ajustes rápidos e regula as características de saída precisamente desejáveis em aplicações de resposta à demanda da rede, onde as usinas são solicitadas a fazer a barba ou adicionar megawatts em segundos.

Como funciona uma caldeira de resistência

Resistência caldeira ‘resistência’ caldeira aquece água através do uso de liga metálica 'resistência' caldeira geralmente liga de níquel-chium submersa como elementos de imersão recipiente da caldeira Quando o elemento puxa corrente elétrica através dele, a resistência elétrica do material da liga aquece o elemento, transfere esse calor da superfície do elemento para aquecer a água e produzir vapor ou água quente.

A sequência operacional:

1. A alimentação elétrica de tensão padrão (208 V a 600 V) funciona para bancos de elementos dentro de um vaso de pressão com classificação ASME.
2. A corrente elétrica é desenhada os elementos de resistência Cada elemento aquece através da condução térmica em sua superfície (a água é aquecida através da superfície do elemento; eletricidade e água não estão diretamente unidas no mesmo caminho do circuito.
3. A saída é geralmente controlada ligando ou desligando os bancos de elementos de resistência em um padrão de repetição projetado para espalhar o uso uniformemente pelos elementos (método de primeiro ligado/primeiro desligado“).

O maior atrativo das caldeiras de resistência é a simplicidade da infraestrutura necessária para instalar e operar Ele funciona em uma conexão elétrica padrão sem a necessidade de quadros de distribuição de alta tensão, subestações dedicadas ou sistemas de gerenciamento de condutividade de água Para plantas com distribuição existente de 480 V ou 600 V, uma caldeira de resistência é um projeto elétrico muito simples Também suporta manutenção mais facilmente alcançável; os elementos são prontamente removidos e substituídos sob precauções normais de bloqueio industrial, mesmo sem os suportes de folga de alta tensão.

A capacidade é o principal fator limitante para caldeiras de resistência Eles podem ser operados em capacidades que variam até cerca de 4 MW de forma eficiente Além disso, o número de elementos, contatores, fusíveis e barramentos de distribuição no sistema elétrico torna-se muito difícil de produzir na prática Grandes quantidades de amperagem também tornam o desenvolvimento dos transformadores e quadros necessários proibitivo em custo de caixa É por essa principal razão que tecnologia como a caldeira de eletrodo foi criada para produzir vapor nessa capacidade.

Capacidade, saída e escalabilidade comparados

As faixas de capacidade para caldeiras do tipo eletrodo não têm muita sobreposição prática 'Têm uma sobreposição geral Eles servem diferentes partes dos mercados de aquecimento industrial e comercial A taxa de fluxo de vapor, a velocidade de rampa para a capacidade total, e a capacidade de escalar além de 4 MW são onde suas diferenças práticas são pronunciadas.

Em muitas fábricas e operações industriais mais avançadas, onde o desejo de produzir um grande volume de água quente 24 horas por dia, uma caldeira de eléctrodos proporciona, na verdade, uma vantagem prática para a fábrica; tem a capacidade de gerar essa capacidade e taxa de produção em uma área muito menor do que uma caldeira tradicional alimentada exigiria. Por outro lado, em qualquer edifício comercial, uma pequena operação de processamento de alimentos ou um negócio de produção em crescimento, uma caldeira de resistência fornece vapor de alto volume sem o investimento substancial em infraestrutura elétrica de alta tensão ou requisitos rígidos de gerenciamento da qualidade da água provenientes de equipamentos de grande escala.

Compare a aplicação específica de fabricação e a instalação utilizando nossa seleção completa de caldeiras elétricas industriais com base em configurações de capacidade de eletrodo e resistência em todas as faixas de produção industrial e comercial.

Eficiência, custo operacional e emissões

No papel, ambas as tecnologias parecem quase idênticas em eficiência térmica Na prática, o custo operacional total depende de fatores além da classificação de eficiência (em particular, aquecimento elétrico, tratamento de água, infraestrutura elétrica e manutenção que o sistema circundante exige.

De acordo com o Departamento de Energia dos EUA, caldeiras elétricas carregam uma Eficiência Anual de Utilização de Combustível (AFUE) de 951T3 a 10TP3T significativamente acima dos 700TP3T caldeiras a gás típicas de 5% Ao contrário das caldeiras a gás, caldeiras a vapor elétricas produzem sem exaustão, sem gases de combustão e sem emissões diretas de combustão no local, o que se alinha com a maioria dos programas de descarbonização de instalações Onde os sistemas alimentados a combustível perdem calor na pilha, as caldeiras elétricas perdem energia apenas através de calor radiante menor da superfície da embarcação (uma fração insignificante).

Onde as caldeiras de eletrodo e de resistência divergem quanto ao custo operacional é nos sistemas que as cercam:

• ✔
  Tratamento de água (eletrodo): Custo contínuo para monitoramento de condutividade, dosagem química e controle de purga Este é um custo operacional recorrente que as caldeiras de resistência geralmente evitam.
• ✔
  Substituição do elemento (resistência): Os elementos de aquecimento de níquel-cromo degradam-se ao longo do tempo, particularmente em condições de água dura. Os ciclos de substituição de 25 anos são típicos, dependendo da dureza da água e da agressividade dos ciclos da caldeira.
• ✔
  Custo da infraestrutura (eletrodo): O quadro de distribuição de alta tensão adiciona custo de capital na instalação Em grandes escalas, isso é compensado pela não necessidade dos transformadores abaixadores e da engrenagem pesada de distribuição de barramento que os projetos de resistência em capacidade equivalente exigem.
• ✔
  Receita de resposta à demanda (eletrodo): Como as caldeiras de eletrodos podem reduzir ou diminuir o consumo de eletricidade em segundos, elas podem participar de programas de resposta à demanda da rede. Esse fluxo de receita pode compensar parcialmente o custo da eletricidade, para o qual as caldeiras de resistência a benefícios raramente se qualificam devido à sua resposta de controle escalonada.

Um ponto de fator no nível da rede: a eletricidade que sua caldeira consome determina sua pegada líquida de emissões Onde sua rede se baseia substancialmente na geração renovável ou nuclear, uma caldeira a vapor elétrica pode gerar combustível significativo e redução de emissões Em regiões com uma alta proporção de gás natural ou energia a carvão, a redução líquida é menor, embora a maioria dos operadores industriais espere que a intensidade da rede diminua com o tempo à medida que a capacidade renovável cresce.

Requisitos de instalação, manutenção e qualidade da água

Para a maioria dos engenheiros de planta, os requisitos de instalação e manutenção a longo prazo são onde as caldeiras de eletrodo e resistência divergem mais acentuadamente na prática Para a maioria dos engenheiros, a tabela abaixo cobre os principais fatores lado a lado.

O gerenciamento da água de alimentação também molda os custos de longo prazo As caldeiras de eletrodo precisam de purga regular para reduzir a concentração de sólidos dissolvidos à medida que a evaporação ocorre e os minerais se acumulam isso controla a condutividade e protege as superfícies dos eletrodos As caldeiras de resistência precisam de um gerenciamento de purga menos agressivo, mas pagam um custo de manutenção diferente: as superfícies dos elementos em áreas de água dura coletam depósitos de cálcio e magnésio ao longo do tempo, o que diminui a eficiência térmica e, eventualmente, requer a substituição do elemento.

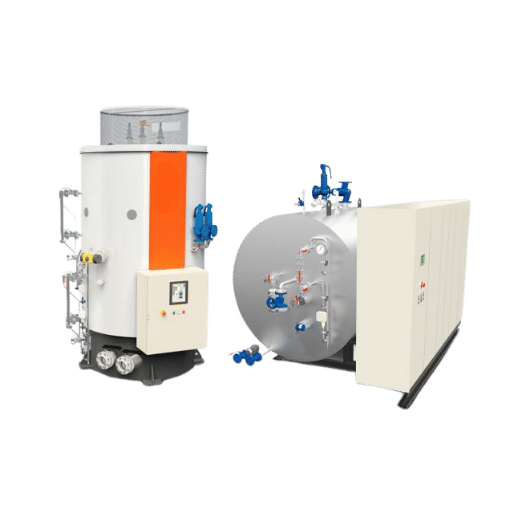

Qual é o certo para sua planta? Um quadro de decisão

Nenhum dos tipos de caldeira ganha categoricamente A solução certa depende das condições operacionais específicas da sua planta, da infraestrutura elétrica existente e do perfil de demanda de vapor Aqui está uma estrutura prática para selecionar entre eles:

Nossa equipe de engenharia na Taiguo trabalha com essas variáveis regularmente em aplicações de caldeiras industriais e comerciais. Se o perfil de carga ou as condições do local não forem bem definidos, uma revisão das especificações antes da aquisição economiza custos significativos no futuro.
