طوب AAC مقابل الطوب الطيني وطوب الرماد المتطاير: أيها يتفوق في الكثافة والقوة والتكلفة؟

طوب AAC هو بلوك بناء خفيف الوزن يُصنع من الأسمنت والجير والرمل أو الرماد المتطاير وعامل رغوي، ويُعالج بالبخار في أوتوكلاف عالي الضغط. يقل وزنه بما يصل إلى ثلاثة أضعاف عن الطوب الطيني وطوب الرماد المتطاير، لكن ميزة خفة الوزن هذه لا تعني تلقائيًا الحصول على جدار أقوى أو أقل تكلفة. ومن يقارن الخرسانة الخلوية المعالجة بالأوتوكلاف بالطوب الطيني التقليدي أو طوب الرماد المتطاير في مشروعاته الإنشائية، فهو يقيس فعليًا ثلاثة متغيرات مستقلة في آن واحد-الكثافة ومقاومة الضغط وتكلفة الجدار المنفذ-والحقيقة الموضوعية أنه لا توجد مادة واحدة تتفوق في المتغيرات الثلاثة جميعها. ونحلل هذه المقارنة بُعدًا تلو الآخر، باستخدام بيانات دراسة مخبرية محكّمة نُشرت في 2025 إلى جانب معلومات المواصفات القياسية، حتى تتمكنوا من اختيار أفضل مادة لا أفضل مندوب مبيعات.

تبلغ كثافة طوب AAC نحو 550-650 kg/m³، مقارنةً بـ1,800-2,000 kg/m³ للطوب الطيني و1,950-2,050 kg/m³ لطوب الرماد المتطاير. وفي الدراسة المخبرية نفسها لعام 2025، بلغت مقاومة الضغط لطوب AAC مقدار 5.01 N/mm²، وهي أقل من مقاومة كل من الطوب الطيني وطوب الرماد المتطاير المختبرين ضمن الدفعة نفسها. ووجدت الدراسة ذاتها أن تكلفة AAC لجدار مكتمل كانت أقل بنسبة 29% مقارنةً بالطوب الطيني و36% مقارنةً بطوب الرماد المتطاير، بعد احتساب المونة والعمالة.

ما طوب AAC والطوب الطيني وطوب الرماد المتطاير؟

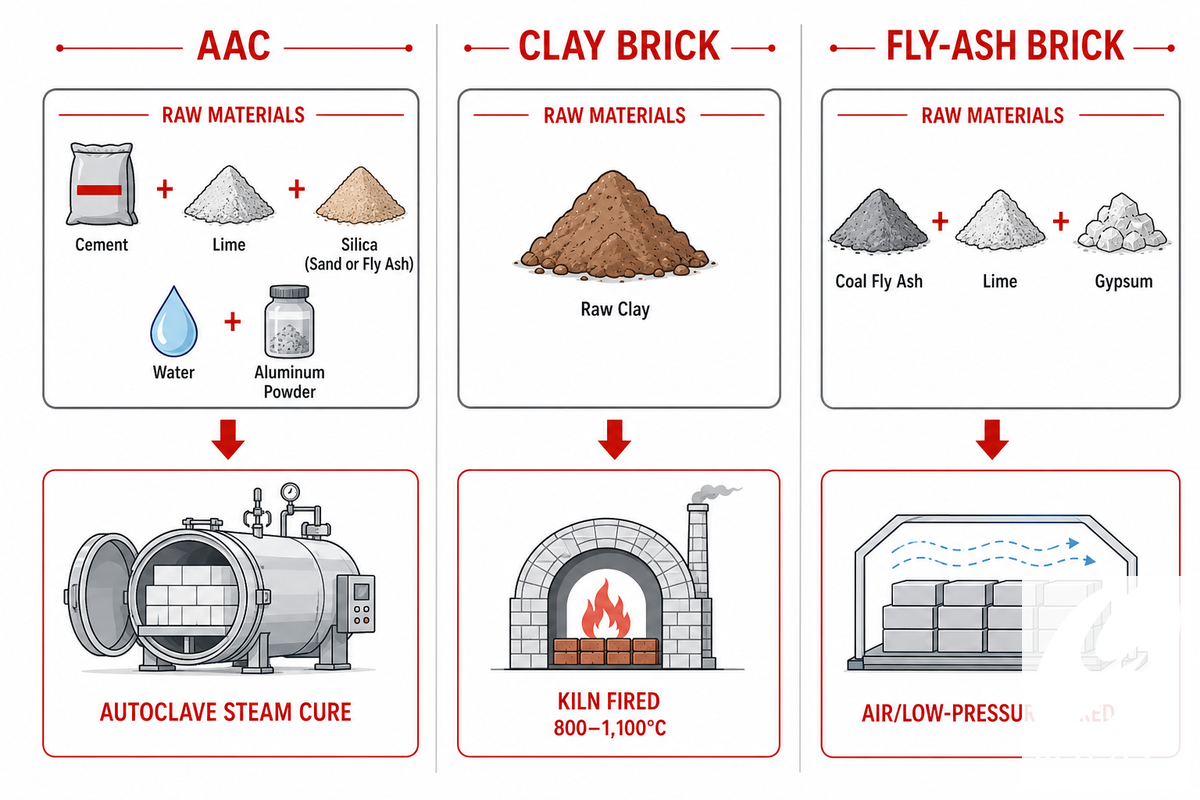

يدخل الأسمنت والجير والسيليكا (الرمل أو الرماد المتطاير) في تصنيع طوب AAC، الذي يُعالج بعد ذلك بالبخار لتكوين وحدة بناء خلوية خفيفة الوزن. ويُحرق الطوب الطيني في فرن صناعي عند 800-1,100°C لتكوين رابطة خزفية. أما طوب الرماد المتطاير فيُكبس من رماد الفحم المتطاير والجير، ثم يُعالج بالهواء أو تحت ضغط منخفض، من دون الحاجة إلى المعالجة بالأوتوكلاف (وفق بحث University of Illinois حول تصنيع AAC من الرماد المتطاير).

طوب AAC، المعروف باسم الخرسانة الخلوية المعالجة بالأوتوكلاف، هو وحدة بناء مسبقة الصب تتكون من الأسمنت البورتلاندي والجير ومصدر للسيليكا (رمل الكوارتز أو الرماد المتطاير) والماء وكمية صغيرة من مسحوق الألومنيوم الذي يتفاعل ويطلق غاز الهيدروجين لإحداث الرغوة قبل الإنضاج في أوتوكلاف بالبخار عالي الضغط. وتتجاوز طبيعة AAC بوصفه عائلة من المنتجات حدود خلطة واحدة: إذ توجد أنواع متعددة من بلوكات AAC ومواد AAC الأخرى ضمن هذه التركيبة الأساسية، وتعود الاختلافات بين منتجات AAC عمومًا إلى تصنيف الكثافة، لا إلى كونها منتجات خرسانية مختلفة جذريًا، وهي حقيقة أساسية ينبغي معرفتها إذا كان مورّدكم يعرض خيارات متعددة من AAC. ويُشكّل الطوب الطيني ثم يُحرق في فرن صناعي تقليدي بدرجة تتراوح بين 800 و1,100C لتكوين رابطة خزفية. أما طوب الرماد المتطاير فيُكبس أو يُقولب من الرماد المتطاير-وهو ناتج ثانوي مسحوق من حرق الفحم لتوليد القدرة-بعد خلطه بالجير والجبس، وفي بعض الحالات بالأسمنت، ولا يتطلب المعالجة بالأوتوكلاف، إذ يمكن معالجته بالهواء أو تحت ضغط ودرجة حرارة منخفضين.

لن تخلطوا بين AAC وبلوك الخرسانة العادي: فبلوكات الخرسانة التقليدية المعتادة (CMU) كثيفة ومصبوبة مصمتة وغير خلوية، بينما تنشأ جميع خصائص AAC الخفيفة من بنية الخلايا الهوائية المعالجة بالأوتوكلاف–ولا يجمعهما سوى اسم “الخرسانة”، لا الوظيفة في غلاف المبنى ولا خصائص الأداء الإنشائي أو الحراري.

وهنا تفصيل صغير تتجاوزه كثير من أدلة المشترين بسهولة: ليس AAC وطوب الرماد المتطاير بالضرورة خيارين متنافيين. فوفق ASTM C1693، يمكن أن يكون مكوّن السيليكا إما رمل الكوارتز وإما الرماد المتطاير، ومن الشائع جدًا أن يستخدم مصنع في منطقة تعتمد على الفحم وتقع ضمن منطقة لتعدينه الرماد المتطاير بدلًا من الرمل المستخرج، لمجرد أنه متاح محليًا بدرجة أكبر، ومن ثم أقل تكلفة. ولذلك قد تكون مقارنة “AAC مقابل طوب الرماد المتطاير” في كثير من الأحيان مجرد مقارنة بين “منتج من الرماد المتطاير معالج بالبخار ومنتج من الرماد المتطاير مشكّل بالكبس”، وليست مقارنة بين “مواد خام جديدة تمامًا ومواد نفايات مستردة” كما تبدو للوهلة الأولى. وما يميزهما فعليًا ليس منشأ المواد، بل عملية الإنضاج بالأوتوكلاف التي تميز AAC. أما الطوب الطيني، الذي لا يحتوي على الرماد المتطاير ولا يخضع للمعالجة بالبخار، فهو المختلف الحقيقي بين المواد الثلاث.

⚠️ ملاحظة بشأن النطاقيتناول هذا الدليل بلوكات وطوب البناء القياسية من AAC. ولا يتناول ألواح الخرسانة الخلوية المسلحة المعالجة بالأوتوكلاف (RAAC)، وهي منتج إنشائي مستقل يحتوي على حديد تسليح مدمج ويُستخدم للأرضيات والأسقف، وقد استحوذ على الاهتمام في المملكة المتحدة بعدما ظهرت علامات التدهور على ألواح قديمة في مبانٍ عامة. وتمثل مخاطر العمر التشغيلي والتسليح في RAAC موضوعًا هندسيًا مستقلًا عن بلوكات البناء غير المسلحة التي تجري مقارنتها هنا.

وثمة تفصيل آخر في بنية AAC بوصفه فئة: فهو يشمل أكثر من شكل واحد للمنتج. ونركز في هذا الدليل على البلوكات، لكن خصائص AAC وميزاته تمتد أيضًا إلى ألواح الجدران المسلحة وألواح جدران AAC المصممة لتطبيقات أرضيات وأسقف AAC، مع تفاصيل خرسانية مسلحة تتضمن فولاذًا مدمجًا لا يحتاج إليه AAC العادي المصنّع على شكل بلوكات. وإذا جمع المورّدون بلوكات AAC وألواحه في فئة واحدة، ووصفوها أحيانًا بصورة فضفاضة بأنها “بلوكات وألواح” أو “ألواح وبلوكات” — فتذكروا ضرورة التمييز بينها: فالبلوك الضخم الكبير أو الوحدة السميكة المستخدمة حشوًا غير إنشائي للجدران لهما خصائص هندسية تختلف كثيرًا عن لوح أرضية من AAC أو لوح سقف حامل مصمم لعبور بحر إنشائي. وعند شراء أنظمة الأرضيات، اطلبوا مواصفات “مصنفة كألواح” أو “ألواح إنشائية” بدلًا من المواصفات “المصنفة كبلوكات”، لأن خصائص مثل مقاومة الانحناء وغطاء التسليح تختلف عن تلك المطبقة على البلوك.

مقارنة الكثافة، ما مقدار انخفاض وزن AAC؟

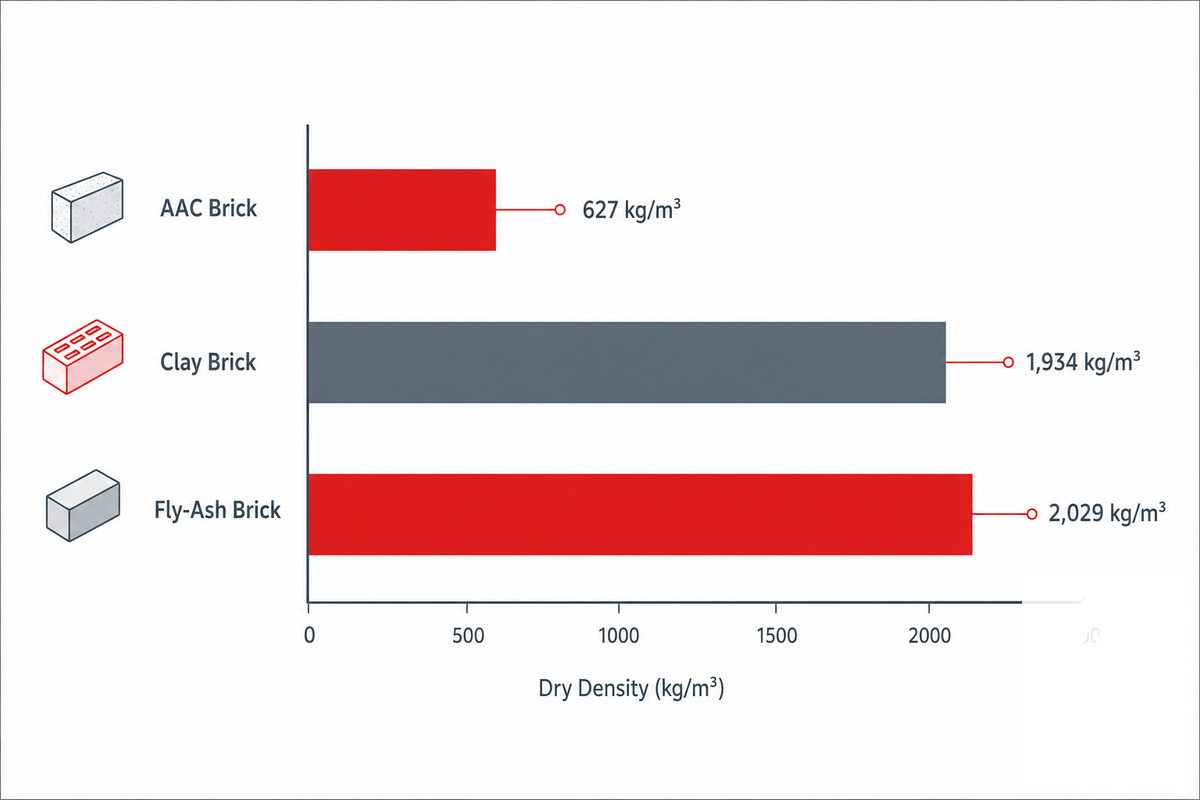

عند كثافة تقارب 627 kg/m³، يقل وزن طوب AAC بنحو ثلاثة أضعاف عن الطوب الطيني (1,934 kg/m³) وطوب الرماد المتطاير (2,029 kg/m³)، استنادًا إلى عينات اختبار متماثلة بمقاس 230×110×75mm ضمن دراسة مخبرية مضبوطة أُجريت عام 2025. وهذا الفرق في الوزن هو أكبر ميزة إنشائية منفردة لطوب AAC.

لننتقل مباشرةً إلى الأرقام لمعرفة مقدار انخفاض وزن طوب AAC فعليًا عن نظيريه: طوب AAC أخف بنحو 3x من كل من الطوب الطيني وطوب الرماد المتطاير؛ وقد تم التحقق من ذلك تجريبيًا من خلال اختبار مخبري مضبوط لمواد متطابقة المقاس أُجري في ICFAI University Tripura عام 2025. وبلغ وزن الوحدات (التي كانت بمقاس 230 110 75 mm) مقدار 1.19 kg و3.85 kg و3.67 kg على التوالي، وكان وزن طوب AAC أقل بكثير من النوعين الآخرين. وعند تحويل هذه القياسات إلى قيم مكافئة لكل وحدة حجم (استنادًا إلى الحجم المشترك للوحدة البالغ 0.0019 m³)، تبلغ كثافة طوب AAC نحو 627 kg/m³، بينما سجل طوب الرماد المتطاير 2,029 kg/m³ وبلغت كثافة الطوب الطيني نحو 1,934 kg/m³، ما يعني أن AAC أخف بأكثر من 3x من كليهما، كما سُجل فرق قدره 30 بالمئة بين طوب الرماد المتطاير والطوب الطيني استنادًا إلى الوزن وحده!

تتوافق هذه النتيجة المخبرية المنفردة مع ما يُتوقع من AAC التجاري -إذ تحدد JK Cement الكثافة الجافة “النموذجية” لطوب AAC بين 550-650 kg/m³ – وهو نطاق يشمل بوضوح القيمة المقيسة لدينا البالغة ~627 kg/m³. أما النطاقات المنشورة منفردةً فأوسع (إذ يشير بعضها إلى نطاق يتراوح بين 300-800 kg/m³، وبعضها الآخر إلى 450-950 kg/m³) – ويرجع ذلك إلى أن الدول المختلفة تحدد فئات لكثافة AAC – فتوجد فئات منخفضة تصل إلى 350-450 kg/m³ مخصصة فقط للقواطع غير الحاملة، وفئات مرتفعة تصل إلى 750-850 kg/m³ مخصصة للأحمال الثقيلة أو لجدران الحماية من الحريق. والأرجح أن أرقام الكثافة المتعارضة لدى المورّدين المختلفين تعني أنهم يقارنون بين فئات مختلفة من AAC، لا أنهم يرتكبون أخطاء – لذلك، بدلًا من سؤال “ما الكثافة؟”، اسألوا “ما فئة AAC؟”

تُعد البنية الداخلية لـAAC أصل جميع الأرقام التالية، وهي تفسر خصائص AAC التي تجعل وزن الخرسانة (أو وحدات البناء المحروقة) مختلفًا إلى هذا الحد بين المواد الثلاث. فالبلوكات خفيفة الوزن تحديدًا لأن هذه البنية تحبس هواءً أكثر من المادة المعدنية، وتُستخدم بهذا الوزن المنخفض خصوصًا في التطبيقات التي يكون فيها الحمل الإنشائي الميت عاملًا محددًا. والنتيجة المترتبة على انخفاض كثافة AAC هي انخفاض الحمل الميت. يمثل الجدار المصنوع من طوب AAC نحو 1/3 من الحمل الإنشائي الميت لجدار مماثل مبني بالطوب الطيني أو طوب الرماد المتطاير، وهذا هو سبب شيوع استخدام AAC حشوًا في المناطق الزلزالية وفي الطوابق العليا من المنشآت المتوسطة الارتفاع.

مقاومة الضغط، أي مادة تتحمل حملًا أكبر فعليًا؟

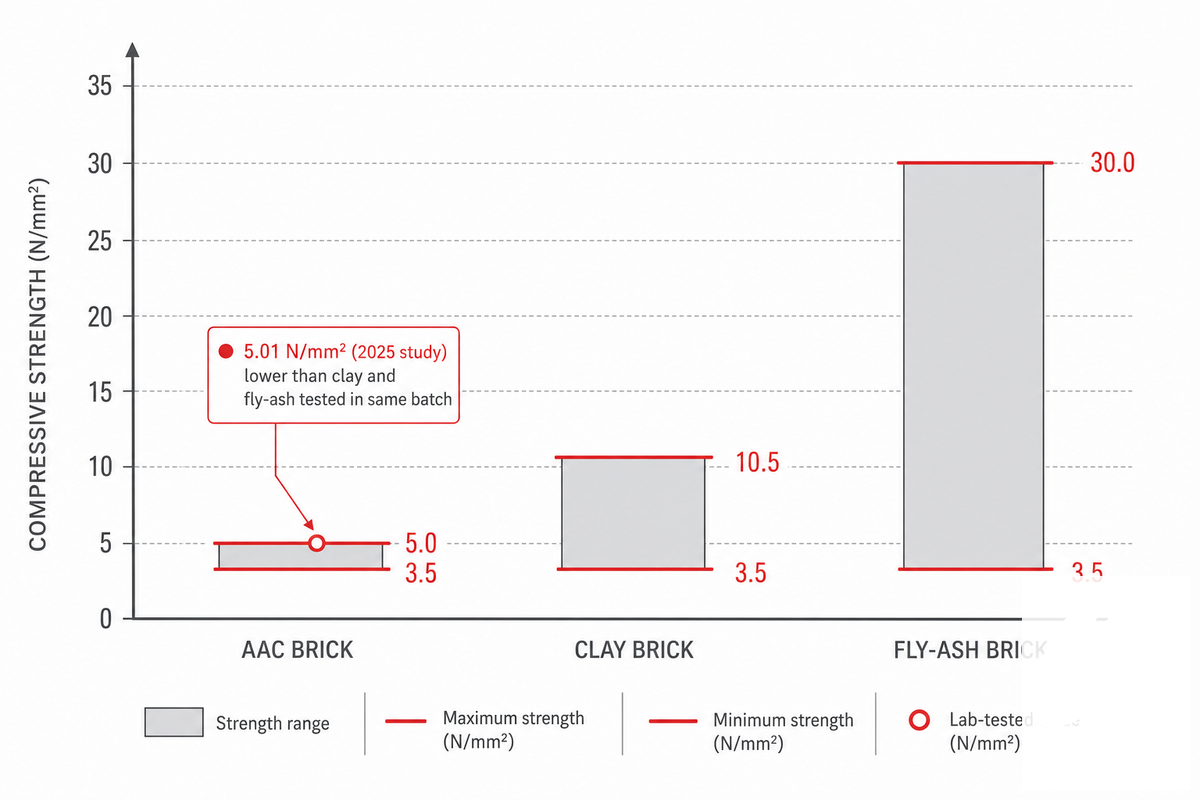

في اختبار مخبري مضبوط أُجري عام 2025، سجل طوب AAC مقاومة ضغط قدرها 5.01 N/mm²، مستوفيًا الحد الأدنى للدرجة I وفق IS 2185 والبالغ 3.5 N/mm²، لكنه سجل قيمة أقل من كل من الطوب الطيني وطوب الرماد المتطاير المختبرين ضمن الدفعة نفسها (بعد المراجعة المتقاطعة مع مراجعة NIST لمنتجات الخرسانة الخلوية المعالجة بالأوتوكلاف). فقوة AAC “كافية” وليست “الأفضل”.

تتصادم العبارات التسويقية عن AAC مع الحقيقة المخبرية عند الحديث عن مقاومة الضغط. ففي الاختبار المخبري لعام 2025 المذكور أعلاه، سجل طوب AAC مقاومة ضغط قدرها 5.01 N/mm²، وهي كافية لاستيفاء اشتراط المواصفة القياسية الهندية البالغ 3.5 N/mm² لطوب البناء (IS 1077) بسهولة وإثبات انتمائه إلى الدرجة I وفق IS 2185 (Part 3). لكن الباحثين كانوا واضحين جدًا بشأن معنى هذه المقارنة: “كانت قوة بلوك AAC أقل مقارنةً بالنوعين الآخرين”. وهذا يعني أن كلًا من الطوب الطيني وطوب الرماد المتطاير حقق، في دورة الاختبار نفسها وباستخدام جهاز الاختبار ذاته، أداءً أفضل من طوب AAC في مقاومة الضغط البسيطة. وهذا يناقض الادعاءات الواردة في كثير من مواقع مواد البناء التي توحي بأن AAC يتمتع بمقاومة ضغط أعلى من الطوب الطيني. والوصف الأكثر صدقًا هو أن قوة AAC “كافية” وليست “أفضل”، وأن المزايا الأساسية لاستخدامه تكمن في جوانب أخرى (الوزن والعزل ومدة التركيب).

القوة: تنبيه واحد: بالنسبة إلى طوب الرماد المتطاير، تصنف المواصفة القياسية الهندية IS 12894 عدد 10 درجات تتراوح من 3.5 N/mm² إلى 30 N/mm²، وتستند كل منها إلى متوسط مقاومة الضغط الرطب. ولذلك لا يمكن لنتيجة مخبرية واحدة – مهما كان الاختبار مضبوطًا بعناية – أن تمثل “طوب الرماد المتطاير” بوصفه فئة عامة من المنتجات. وقد يكون طوب الرماد المتطاير منخفض الدرجة مشابهًا جدًا لـAAC من حيث القوة، بينما قد يكون طوب الرماد المتطاير الحامل من أعلى درجة أقوى بما يصل إلى ستة أضعاف. وبالمثل، تتراوح مقاومة الطوب الطيني من 3.5 إلى 10.5 N/mm²، حسب عملية الحرق والمواد الخام ومصدر الطين. وينبغي اعتبار أي رقم منفرد للقوة يقدمه مورّد لأي من هذه المنتجات الثلاثة من دون تحديد الدرجة/الفئة المعينة نقطة بداية للاستقصاء، لا إجابة قاطعة.

لماذا تكون المادة الأخف أضعف؟ في جوهر الأمر، تنتج قوة AAC مباشرةً عن الأعداد الكبيرة من الفراغات المجهرية المسؤولة عن خفة وزنه، لكنها تقلل بالضرورة حجم المادة الصلبة التي تقاوم حمل الضغط داخل المقطع العرضي. أما الطوب الطيني وطوب الرماد المتطاير فهما مادتان أعلى كثافة بكثير ومحتواهما من الفراغات ضئيل، ولذلك تشارك كمية أكبر من المادة فعليًا في تحمل الحمل. وتؤكد الأبحاث العلمية أن مقاومة الضغط للخرسانة الخلوية ترتبط بالفعل بالكثافة، إلا أن هذه العلاقة ليست خطية تمامًا وينبغي تطبيقها بحذر، إذ تكون الكثافة عمومًا مؤشرًا تنبؤيًا ضمن عائلة محددة من المواد، لا بين أنواع متباينة منها، ولهذا فإن المقارنة المبسطة القائمة على أن “X kg/m³ تعني بالضرورة أنها أقوى/أضعف بمقدار X من Y” غير صحيحة.

الأداء الحراري وكفاءة الطاقة

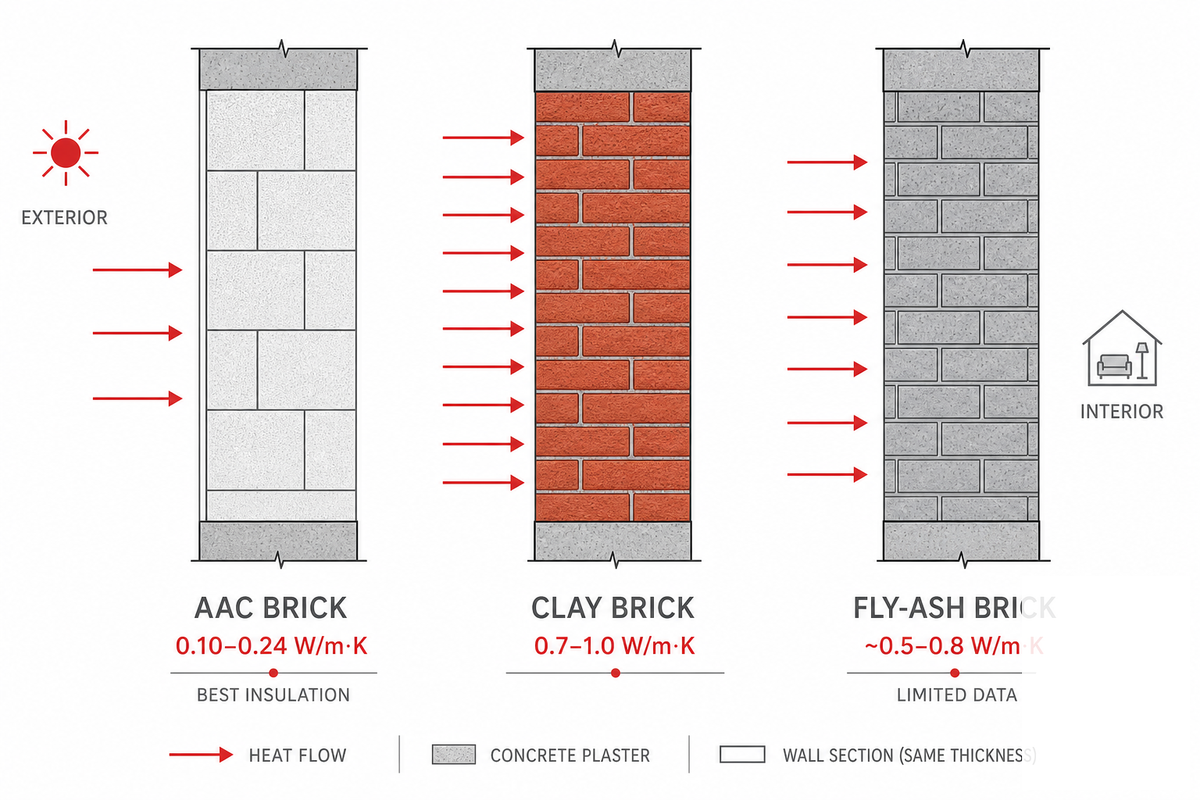

يُظهر طوب AAC تفوقًا ملموسًا على البديلين في العزل الحراري، ويرجع ذلك إلى المسامية نفسها التي تقلل مقاومة الضغط في AAC. وتتراوح الموصلية الحرارية لطوب AAC من 0.10-0.24 W/m·K، مقارنةً بـ0.7-1.0 W/m·K للطوب الطيني-أي إنه أفضل بنحو أربعة إلى ستة أضعاف من جدار aac مماثل من حيث انتقال الحرارة عبر سماكة متساوية. وتؤكد الاختبارات الميدانية الأداء الحراري لـAAC في التطبيقات العملية. ففي أحد التطبيقات الموثقة لجدار AAC بسماكة 8-inch في فلوريدا، تحققت قيمة R إجمالية مقدارها 11، وكان أداؤه، وفقًا لما ذكره مهندس شركة التركيب، أفضل من جدار نموذجي بهيكل قوائم ذي قيمة R-30 بفضل الكتلة الحرارية المتفوقة لـAAC (أي إن الكتلة الحرارية تتعلق بمدى قدرة المادة على تخزين الحرارة، وAAC بطيء التسخين وبطيء التبريد)، ما يخفف ارتفاع درجة الحرارة على مدار اليوم بدلًا من مجرد مقاومة الحرارة.

طوب الرماد المتطاير هو أقل المواد توثيقًا من الناحية الحرارية، لا لأن أداءه الحراري ضعيف، بل لأن الأرقام القياسية المنشورة علنًا لموصليته الحرارية قليلة مقارنةً بما هو متاح عن AAC والطوب الطيني اللذين خضعا لدراسات أشمل. وتتراوح القيم النموذجية الواردة في المراجع بين 0.5-0.8 W/m·K، أي بين AAC والطوب الطيني كما هو متوقع بالنظر إلى كثافته المتوسطة، لكن ينبغي اعتبار هذا النطاق مبدئيًا ما لم تحصلوا من المورّد على شهادة اختبار محددة للمادة.

يمثل تحديد المواصفة الحرارية بصورة خاطئة خطرًا حقيقيًا في مبنى للتخزين البارد أو الصناعات الدوائية عند -20°C وبجدار سماكته 200mm: فقد يؤدي اختيار فئة عزل غير كافية من AAC إلى زيادة تكاليف طاقة HVAC سنويًا بنسبة 15-20%، لأن نطاق الكثافة الخاطئ لن يحقق ببساطة قيمة R التي تحتاج إليها المنشأة ذات درجة الحرارة المضبوطة. وعمليًا، ينبغي للمشترين الصناعيين الذين يحددون مواصفات هذا النوع من التطبيقات أن يتحققوا كتابيًا من القيمة الدقيقة ضمن نطاق 0.10-0.24 W/m·K (راجع مراجعة NIST نفسها لمنتجات AAC) مقابل نطاقهم المناخي المحلي، بدلًا من الاكتفاء بقبول ورقة مواصفات عامة. وتصمم Taiguo أنظمة الأوتوكلاف الحاصلة على شهادتي ISO 9001 وASME لديها بالاستناد تحديدًا إلى هذه الدقة في فئات الكثافة، مستفيدةً من خبرة تقارب 50 عامًا في توريد المعدات الحرارية للمشترين الصناعيين الذين لا يمكنهم تحمل تبعات الخطأ في هذا الجانب.

يحقق البناء خفيف الوزن باستخدام AAC فوائد في أداء المباني الموفرة للطاقة تتجاوز الغلاف الخارجي بكثير. ويُعد تقليل حجم نظام HVAC وتكلفته الميزة العملية الأهم لعزل AAC. فالمبنى الأكثر إحكامًا وذو الكتلة الحرارية الأفضل يتيح استخدام نظام HVAC أصغر. وفي أحد تطبيقات البناء الموثقة باستخدام AAC، لوحظ أن المبنى حافظ على البيئة الداخلية عند درجة حرارة أقل مدة كافية لتراكم الرطوبة إلى حد لم يستطع معه نظام تكييف الهواء، الذي صُممت سعته بأقل بنحو طن مقارنةً بمنزل ذي جدران هيكلية من القوائم، إعادة البيئة الداخلية إلى حالة الاتزان؛ ولذلك لزم استخدام نظام يتحكم فيه مرطاب، وقد ساعد على الحفاظ على راحة أكثر ثباتًا داخل المنزل مع خفض التكلفة الإجمالية للملكية، مع أنه يتطلب أيضًا تصميم نظام HVAC بما يراعي الخصائص الحرارية لـAAC بدلًا من الاعتماد على القواعد التقريبية المستندة إلى الجدران التقليدية ذات القوائم.

مقارنة التكلفة، سعر المادة مقابل تكلفة الجدار المنفذ

ربما تكون تكلفة AAC مقارنةً بالبناء التقليدي بطوب الطين وطوب الرماد المتطاير العامل الأهم في قرارات الشراء، وقد تكون المقارنة على أساس تكلفة الوحدة وحدها مضللة. في دراسة 2025، كانت أسعار الوحدات الخام تصب بالفعل في مصلحة AAC: بلغ سعر قطعة طوب الرماد المتطاير ₹14.00، وقطعة طوب الطين ₹12.00، وقطعة طوب AAC فقط ₹6.50 (أسعار إقليمية في الهند، وهو الأرخص بين الخيارات الثلاثة قبل احتساب أي عوامل أخرى). وعندما أضاف الباحثون تكلفة العمالة والمونة اللازمة لبناء غرفة كاملة (بمساحة 3.6 m × 3.6 m)، كانت تكلفة البناء باستخدام AAC أقل بنسبة 29 percent من البناء المكافئ بطوب الطين، وأقل بنسبة 36 percent من البناء بطوب الرماد المتطاير.

هناك ثلاثة عوامل توسّع هذا الفارق بما يتجاوز تكلفة الوحدة وحدها. أولًا، يُنتج AAC في صورة بلوكات كبيرة الحجم – إذ يبلغ طول البلوك القياسي 600 mm – مقارنةً بنحو 230 mm للطوبة الطينية التقليدية – ولذلك يلزم عدد أقل بكثير من الوحدات لبناء المساحة نفسها من الجدار. ثانيًا، تُثبّت بلوكات AAC بطبقة رقيقة بسماكة 2-3 mm من مادة لاصقة بوليمرية بدلًا من طبقة مونة أسمنتية سميكة بسماكة 10-12 mm، ما يقلل بدرجة كبيرة حجم مادة الوصلات المستخدمة. وأخيرًا، وهو غالبًا الجزء الأكبر من الحساب، تأتي تكلفة العمالة؛ فبلوك AAC أخف بكثير والبلوكات كبيرة إلى درجة تمكّن البنّاء من تركيب مساحة جدار يومية باستخدام بلوكات AAC تعادل ثلاثة إلى أربعة أضعاف ما يمكنه تركيبه بالطوب التقليدي، ومع ازدياد حجم المشروع يحقق اختصار مدة التركيب وفورات سريعة ومتراكمة.

الاستدامة والكربون المتجسد، ودور طوب الرماد المتطاير

يُعد تجاهل هذه الفجوة خطأً مكلفًا للمشتري الصناعي الساعي إلى الحصول على نقاط المباني الخضراء في تطبيق مستودع بجدار سماكته 200 mm: فقد يؤدي الاكتفاء بادعاء عام بأنه “صديق للبيئة” من دون توثيق النسبة الفعلية للمحتوى المعاد تدويره إلى خسارة المشروع ما يصل إلى 15% من نقاط اعتماد LEED أو IGBC، لأن جهات الاعتماد تطلب رقمًا محددًا لمحتوى الرماد المتطاير، لا وصفًا تسويقيًا (ويرصد تقرير سوق AAC العالمي هذا التحول نحو المحتوى المعاد تدويره الموثق). وتعالج Taiguo مشكلة مماثلة في التتبع من جانب المعدات: إذ تُصمم أنظمة الأوتوكلاف المعتمدة وفق ISO 9001 وASME لدينا حول بيانات دورات موثقة، لضمان صمود مستندات امتثال المشتري الصناعي أمام تدقيق جهة الاعتماد بدلًا من انهيارها عند بلوغ 12 شهرًا. وتتمثل حجة الاستدامة الرئيسية لطوب الرماد المتطاير في تجنب النفايات: فهو يستخدم رماد الفحم المتطاير – وهو مسحوق ناعم يتبقى بعد حرق الفحم لتوليد القدرة – وكان سيُنقل لولا ذلك إلى مكب نفايات أو حوض رماد – ما يمثل عبئًا كبيرًا من النفايات بالنظر إلى الكمية المنتجة (نحو 35 مليون طن سنويًا للطوب ومحطات القدرة المرتبطة به في الهند). أما الطوب الآخر فله تأثيرات بيئية معاكسة تمامًا – الاستخدام المباشر للوقود (800-1,100C في الأفران) وفقدان التربة السطحية الخصبة – ويتزايد الاهتمام التنظيمي بهذا “الاستنزاف للموارد”.

وهنا يظهر مجددًا أثر التشابه السابق في المواد الخام. ونظرًا إلى أن AAC التجاري المعتاد يستخدم الرماد المتطاير مصدرًا للسيليكا بدلًا من رمل الكوارتز، فمن المعقول تمامًا أن يستند كل من بلوك AAC المصنوع من الرماد المتطاير وطوب الرماد المتطاير إلى السردية نفسها بشأن تحويل النفايات عن المكبات، على أن يكون الاختلاف البيئي الجوهري الوحيد بينهما هو استهلاك الطاقة للإنضاج في الأوتوكلاف مقابل معالجة طوب الرماد المتطاير في الظروف المحيطة أو تحت ضغط منخفض؛ إذ تتطلب المعالجة بالبخار لبلوك AAC تسخينًا عالي الضغط بدرجة كبيرة على مدى 8 إلى 12 ساعة، وتمثل تكلفة طاقة كبيرة مقارنةً بمعظم طرق تصنيع طوب الرماد المتطاير المباشرة. لا توجد قيمة معيارية منشورة ومعتمدة للكربون المتجسد في أي من المادتين تتيح إجراء حساب ملموس لـ CO لكل بلوك؛ وهذا قصور في الأبحاث وليس نتيجة كسل، لذلك إذا اقترح طرف ثالث قيمة محددة للكربون المتجسد لأي منهما من دون تقديم تحليل موثق لدورة الحياة، فينبغي التعامل معها بتشكك.

عند تقديمهما بوصفهما منتجين خرسانيين صديقين للبيئة مقارنةً بالخرسانة التقليدية ومواد البناء التقليدية الأخرى، يحوّل كل من AAC وطوب الرماد المتطاير نفايات الخرسانة التي كانت ستصل لولا ذلك إلى مكب النفايات، ويقللان استخدام الركام المستخرج من المحاجر مقارنةً بمواد البناء العادية، وهي ميزة بيئية حقيقية غير تسويقية تتفوق على مباني الخرسانة التقليدية الكثيفة.

الموثق جيدًا هو اتجاه السياسات: إذ أصبحت برامج اعتماد المباني الخضراء تمنح تدريجيًا نقاطًا أكثر للمواد ذات المحتوى المعاد تدويره، مثل المواد القائمة على الرماد المتطاير، كما تفرض حكومات كثيرة الآن متطلبات للرماد المتطاير تقضي بإدماج نسب متزايدة من رماد محطات القدرة المتطاير في منتجات البناء بدلًا من مجرد دفنه في المكبات. ويصب هذا الضغط التنظيمي في مصلحة طوب الرماد المتطاير وAAC المشتق منه بدرجة متقاربة – فهو عامل داعم لسوق “مباني الرماد المتطاير” عمومًا، وليس عاملًا يرجح كفة الطوب على AAC القائم على الرماد المتطاير أو العكس.

أين تحقق كل مادة أفضل أداء، حسب المناخ ونوع الحمل والتطبيق

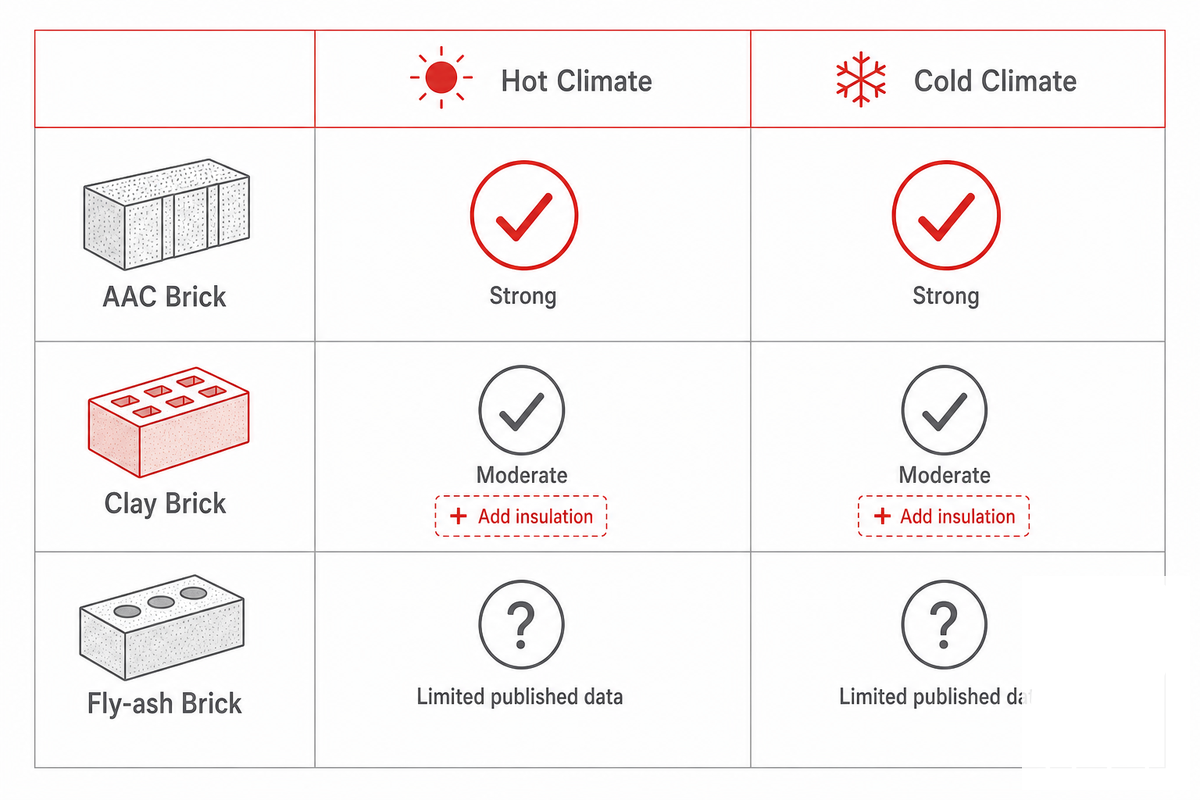

تُعد المناخات شديدة الحرارة أو البرودة البيئة التي يحقق فيها AAC أفضل أداء بفضل بنيته الخلوية العازلة. ويناسب طوب الطين معظم المناخات عند استخدامه مع عزل مناسب للجدار. ومن المرجح أن يحقق طوب الرماد المتطاير أداءً مماثلًا، لكن البيانات المنشورة الخاصة بأدائه في مناخات محددة تظل محدودة مقارنةً بالمادتين الأخريين (راجعوا نقاش البنّائين المستند إلى الواقع بشأن أداء الخرسانة الخلوية في المواقع الفعلية).

تتجلى مزايا طوب AAC فعلًا في المناخات القاسية: إذ توفر بنيته الخلوية عزلًا حراريًا قويًا سواء كانت الظروف حارة أم باردة. ويوصي مُصنّعه باستخدامه في مختلف المناخات من دون عزل إضافي، وقد خضع هذا التصريح للاختبار في دراسة حالة لمنزل ساحلي في فلوريدا، حيث أثبتت الكتلة الحرارية لـ AAC أنها خفضت أحمال تكييف الهواء بدرجة كبيرة حتى في المناخ الحار والرطب، وفقًا لما تبينه بيانات دراسة الحالة المقدمة. أما طوب الطين، فرغم ضعف عزله نظريًا (0.7-1.0 W/m·K مقارنةً بـ 0.10-0.24 لبلوك AAC)، فإنه يستفيد من كتلته الحرارية الممتازة وسجله الاستثنائي في مقاومة العوامل الجوية على المدى الطويل، ما يجعله خيارًا مأمونًا لجميع المناخات. يمكن الاعتماد على طوب الطين في معظم المناخات، بشرط أن يراعي تصميم الجدار انخفاض قيمة العزل وأن يتضمن المقدار اللازم من العزل الإضافي للوفاء بكود البناء.

أما الفجوة الحقيقية فيما يخص طوب الرماد المتطاير فهي أن بيانات أدائه المنشورة والمتاحة للعامة والمخصصة لكل مناخ أقل بوضوح من البيانات المتاحة للطوبين “الحقيقيين”؛ كما أن المواقع الرئيسية لمواد البناء التي راجعناها لإعداد هذا المقال لا توفر صفحة أسئلة شائعة خاصة بأداء طوب الرماد المتطاير في المناخات الحارة أو الباردة كما تفعل مع AAC. ولا يعني ذلك أن أداء طوب الرماد المتطاير ضعيف في الظروف المناخية القاسية غير المعتادة، بل يعني ببساطة أن المعلومات الموثقة المتاحة أقل، وإذا كان مشروعكم في منطقة ذات ظروف مناخية قاسية غير معتادة، فمن الأفضل أن تطلبوا من المورد بيانات أداء محلية ومحددة بدلًا من الاعتماد فقط على التشابه في الكثافة بين المادتين.

يؤثر الاختيار داخل غلاف المبنى أيضًا في الممارسات اليومية لبناء البلوكات والجدران التي يتبعها البنّاء في الموقع. وتنافس القوالب الخرسانية العازلة وغيرها من أنظمة البلوكات خفيفة الوزن ضمن الفئة نفسها، إلا أن بلوكات AAC خفيفة بما يكفي ليركبها بنّاء واحد بمفرده، ويسهل قطعها بمنشار يدوي قياسي من دون معدات متخصصة؛ لكن المسامير والبراغي تثبت فيها بدرجة أقل من مباني الطوب الكثيف، وهي نقطة مهمة في منشآت AAC عندما يبدأ الفنيون في شق مسارات تمديدات الكهرباء والسباكة بعد البناء، مع أن تنفيذ هذه العملية بصورة مرتبة يكون أكثر تعقيدًا في طوب الطين وطوب الرماد المتطاير الأعلى كثافة؛ وهذه القابلية للتشغيل، إلى جانب الأداء الممتاز في التسخين والتبريد، هي سبب شيوع AAC بوصفه الخيار القياسي عندما تكون الأولوية للسرعة والتسخين والتبريد لا للأداء الإنشائي.

يختلف أداء AAC أيضًا باختلاف مهارة فني التركيب وجودة التنفيذ. وهذه أكثر التحفظات الواردة في أوراق المواصفات تعرضًا للتجاهل في الواقع، وهي تنطبق على المواد الثلاث جميعها: فالأداء في الموقع يعتمد على جودة التنفيذ بقدر اعتماده على الخصائص الكامنة للمادة. ويفيد المهندسون والمقاولون بأن AAC يحتاج إلى مونة رقيقة الطبقة قابلة للتنفس وطبقة محارة نهائية مناسبة؛ فجدار AAC غير المكسو وغير المكتمل في مناخ رطب سيمتص المياه (إذ تبلغ نسبة امتصاصه القصوى للمياه 30-35 percent من وزنه عند غمره)، وسيقدم أداءً أدنى من تصنيفه رغم سلامة مقاومة الضغط الكامنة في البلوك. وبالمثل، قد لا يحقق جدار طوب الطين المنفذ من دون عناية بالفواصل، أو جدار طوب الرماد المتطاير الذي لم يخضع لمراقبة دقيقة أثناء التركيب، مواصفات مقاومته. وعند تقييم جدار مكتمل، انظروا إلى جودة التنفيذ، لا إلى ورقة مواصفات المادة وحدها.

كيف يُصنع كل نوع من الطوب، ولماذا يحدد الأوتوكلاف درجة AAC

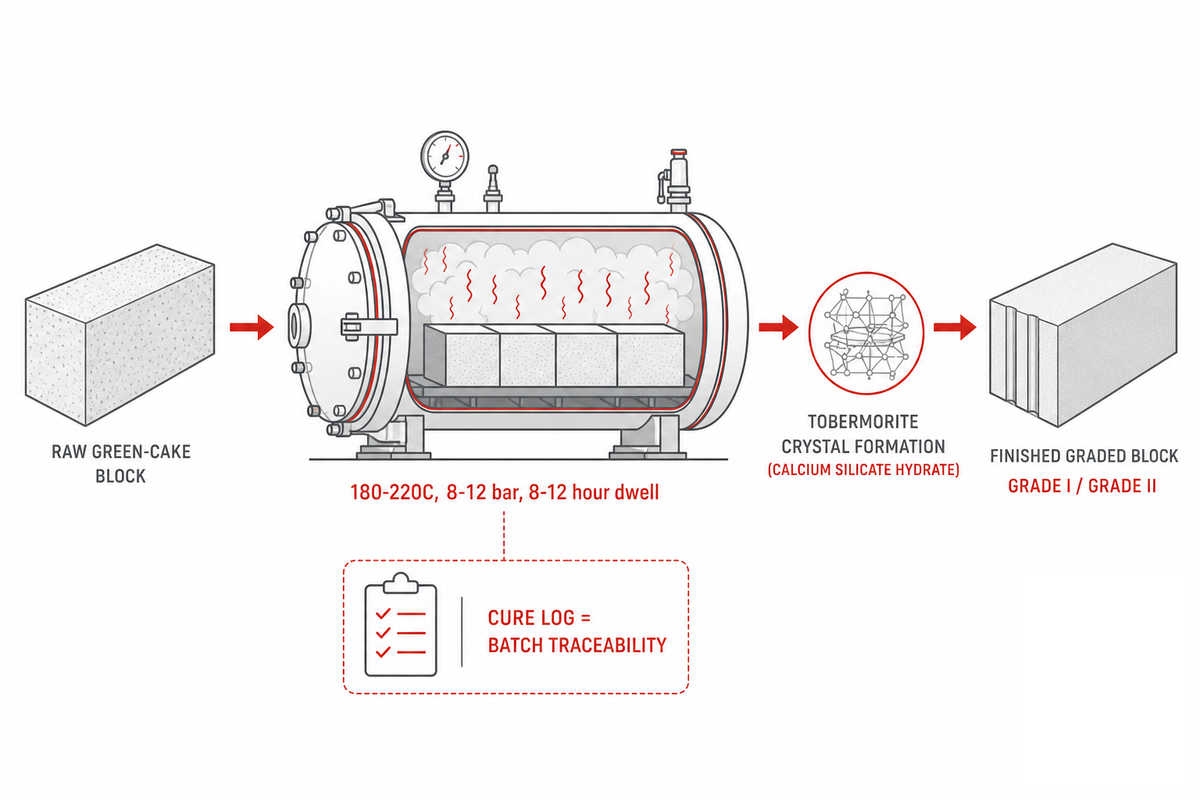

يُحرق طوب الطين عند 800-1,100°C حتى تتلبد جزيئات الطين لتكوين رابطة خزفية. ويُكبس طوب الرماد المتطاير ويُعالج تحت حرارة منخفضة لمدة 7-14 يومًا. أما AAC فيُخلط على دفعات، ثم يُعالج في أوتوكلاف عالي الضغط عند 180-220°C لمدة 8-12 ساعة، فتتكون بنية التوبرموريت التي تمنحه مقاومته.

من بين العمليات الثلاث، يُعد إنتاج طوب الطين الأبسط بفارق كبير. إذ يُستخرج الطين الخام ويُشكّل ثم يُحرق عند 800 إلى 1,100°C (1,472 إلى 2,012°F)، وبعد ذلك يكتسب مقاومته عبر الرابطة الخزفية الناتجة عن تلبد جزيئات الطين المكوّنة معًا. وفي إنتاج طوب الرماد المتطاير، يُخلط الرماد المتطاير والجير والجبس وأحيانًا الأسمنت تحت الضغط، ثم تُعالج الخلطة عادةً في الظروف المحيطة أو بالبخار منخفض الحرارة (أقل من AAC) لمدة 7 إلى 14 يومًا. ولا يتطلب طوب الطين ولا طوب الرماد المتطاير الاستثمار الكبير في معدات الضغط اللازمة لإنتاج AAC.

يتطلب إنتاج AAC المعدات الأعلى كثافةً رأسمالية بين الخيارات الثلاثة. ومرحلة الأوتوكلاف هي التي تُحدد فيها فعليًا الدرجة الحقيقية للبلوك، وليس تركيب الخلطة الأولية. فبعد الخلط على دفعات والمعالجة الأولية والقطع بالأسلاك، تنتقل البلوكات الخام إلى الأوتوكلاف، حيث تتعرض لبخار مضغوط عند 180 إلى 220°C (356 إلى 428°F) وضغط يتراوح بين 8 و12 bar، لمدة مكوث تتراوح بين 8 و12 ساعة. وخلال هذه المدة، يتفاعل الجير مع الرماد المتطاير أو الرمل لتكوين التوبرموريت – وهو بنية من سيليكات الكالسيوم المائية – الذي يمثل المكوّن الأساسي الذي يمنح AAC المعالج مقاومة الضغط والاستقرار. وأي انحراف أو تقصير في مدة المكوث سينتج بلوكًا أخف وأقل مقاومة مما تشير إليه فئة كثافته، مهما بلغت دقة إعداد الخلطة.

أيها ينبغي أن تختاروا؟ إطار اتخاذ القرار

لا تتفوق مادة واحدة في الكثافة والمقاومة والتكلفة معًا. يتصدر AAC من حيث الكثافة والعزل، وغالبًا من حيث تكلفة الجدار بعد التركيب. ويتصدر طوب الطين وطوب الرماد المتطاير في مقاومة الضغط الخام، مع حمل ميت يعادل نحو ثلاثة أضعاف حمل AAC. اختاروا وفقًا للخاصيتين اللتين يحتاج إليهما مشروعكم فعليًا من بين الخصائص الثلاث — وهي خلاصة تدعمها مباشرةً المقارنة المنضبطة لعام 2025.

مثلث الكثافة والمقاومة والتكلفة ثلاثي الأبعاد 3

يتلخص الاختيار بين هذه الخيارات الثلاثة فيما نسميه مثلث الكثافة والمقاومة والتكلفة. فلا توجد مادة واحدة تتفوق في الخصائص الثلاث كلها في الوقت نفسه. يتصدر AAC من حيث الكثافة (وما توفره من مزايا العزل وسرعة التنفيذ)، وتشير دراسة 2025 المذكورة في هذا الدليل إلى أنه غالبًا ما يتصدر أيضًا من حيث تكلفة الجدار بعد التركيب، لكنه يحقق ذلك مقابل التضحية بجزء من المقاومة الخام التي يوفرها طوب الطين أو طوب الرماد المتطاير. أما طوب الطين وطوب الرماد المتطاير فيقدمان مقايضة معاكسة – فهما أكثر مقاومة، ويقدم طوب الرماد المتطاير حجة بيئية مقنعة لإعادة تدوير النفايات الصناعية وتحويلها إلى منتج بناء مفيد – لكن بحمل ميت يعادل نحو ثلاثة أضعاف حمل AAC وتركيب يتطلب عمالة أكثر. يمكن التفوق في خاصيتين من أصل ثلاث – ولكن ليس في الخصائص الثلاث معًا.

آفاق الصناعة، ما الذي يتغير في الطلب على AAC وطوب الرماد المتطاير

يمثل الخطأ في تحديد التوقيت هنا خطرًا حقيقيًا ومشكلة شائعة للمشتري الصناعي الذي يثبت ترتيبات توريد لتطبيق يمتد 5-10 سنوات: فقد تتغير متطلبات الاعتماد بوتيرة أسرع مما يتوقعه العقد طويل الأجل، لأن هيئات تصنيف المباني الخضراء تراجع حدود المحتوى المعاد تدويره وفق جدول زمني لا يتحكم فيه السوق. وتورّد Taiguo معدات معتمدة وفق ISO 9001 وASME إلى 100+ دولة، وترى مشترين صناعيين يقعون في هذا التعارض الزمني تحديدًا عندما تستمر خطة توريد الرماد المتطاير لمشروع بجدار سماكته 200 mm مدة أطول من المواصفة القياسية التي وُضعت الخطة على أساسها. وخلال 5 سنوات المقبلة، يُرجح أن تتغير هذه المعادلة استنادًا إلى السياسات البيئية لا إلى الجدوى الاقتصادية وحدها. ففي المناطق التي تعتمد بشدة على الفحم لتوليد القدرة، ازدادت اللوائح المنظمة للطوب القائم على الرماد المتطاير، كما زادت الحوافز لتحويل رماد النفايات من أحواض التخلص إلى استخدامه في مواد البناء. وأصبحت مبادرات المباني الخضراء مثل LEED تمنح الآن أيضًا عددًا كبيرًا من النقاط لاستخدام المنتجات المصنوعة من الرماد المتطاير المعاد تدويره، وهو ما لم يكن شائعًا قبل عشر سنوات. ولذلك يُرجح أن تحصل المنتجات المصنوعة من الرماد المتطاير، بما فيها طوب الرماد المتطاير وAAC المصنوع من مصدر رماد متطاير، في المشروعات المقررة خلال 5 إلى 7 سنوات المقبلة على نقاط وفق نظام التصنيف البيئي المعني.

(لأغراض إعلامية فقط) يُقدر حجم سوق AAC العالمي بنحو 12 مليار دولار، ويُتوقع أن ينمو بمعدل مركب قدره 6.3% خلال 10 سنوات المقبلة. وشهد سوق الطوب القائم على الرماد المتطاير معدل نمو مركب يقارب 8.7% في أمريكا الشمالية. لكن لا تبنوا اختياركم للمواد على الحصة السوقية ومعدلات النمو. إذ يعتمد اختياركم بدرجة أكبر على المواد التي ستمنحكم نقاط اعتماد أو تستوفي كود البناء أو المواصفات القياسية لديكم. وإذا كنتم تخططون لمشروع يستخدم أيًا من أنظمة تصنيف المباني الخضراء مثل LEED، فستحتاجون إلى التأكد من جهة الاعتماد بشأن محتوى الرماد المتطاير في المادة المختارة والشهادة المطلوبة. وتُراجع الإرشادات الخاصة بمحتوى الرماد المتطاير بوتيرة أسرع بكثير من نمو السوق.

الأسئلة الشائعة

هل تفكرون في استخدام AAC لمشروعكم المقبل؟

إذا كنتم تختارون بين طوب AAC والطوب الطيني وطوب الرماد المتطاير، فتذكروا أن المنتج المادي لا يمثل سوى نصف الصورة؛ إذ تتحدد مقاومة درجة AAC من خلال الإنضاج بالأوتوكلاف. Taiguo Boiler شركة مصنّعة لأوعية الضغط تتمتع بخبرة تقارب 50 years وتجارب تمتد إلى أكثر من 100 countries. وتحمل الشركة شهادات ISO 9001 وASME وCE، ويمكنها تصنيع أوتوكلاف يستوفي أي مواصفات قياسية سارية في موقعكم.
